可调式浮动铰刀夹持组件含火星挡块结构

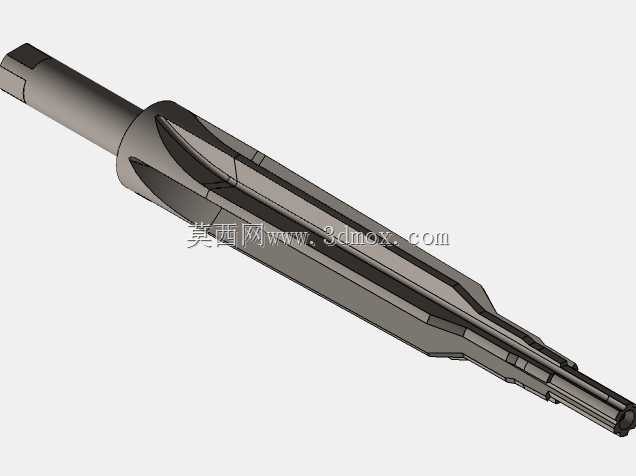

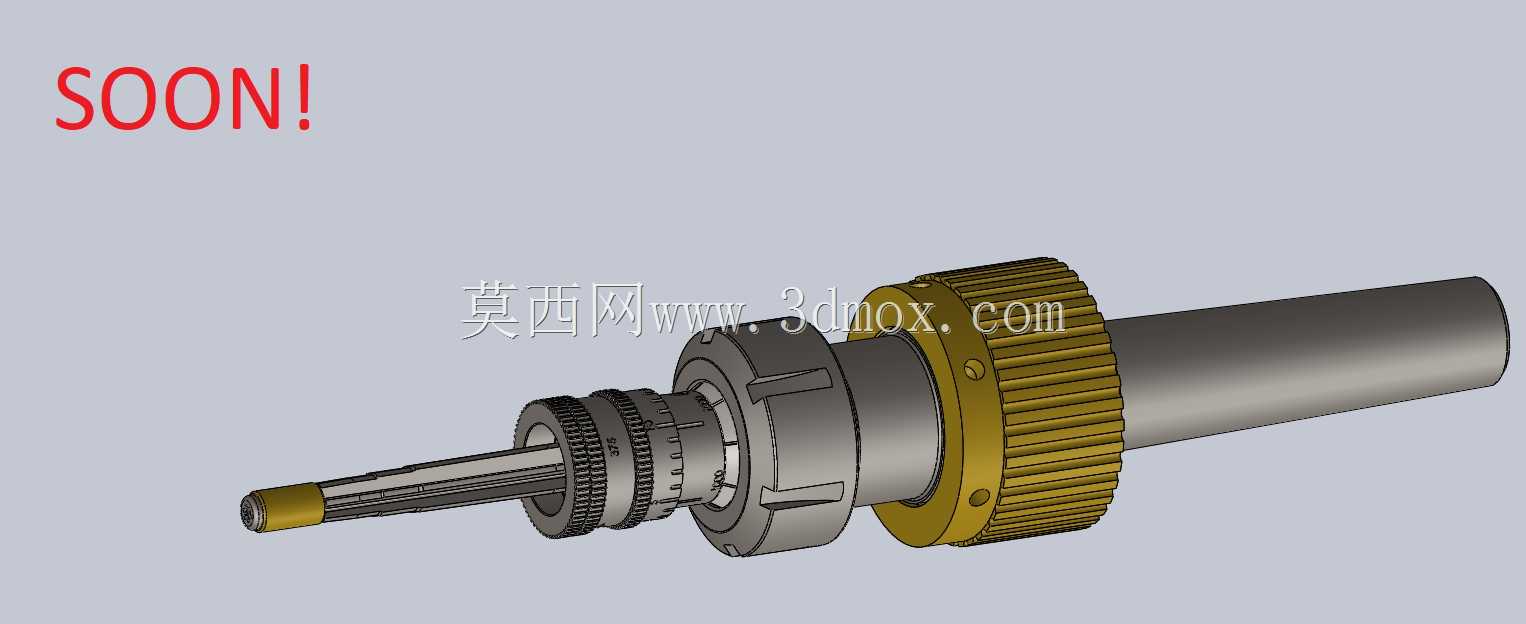

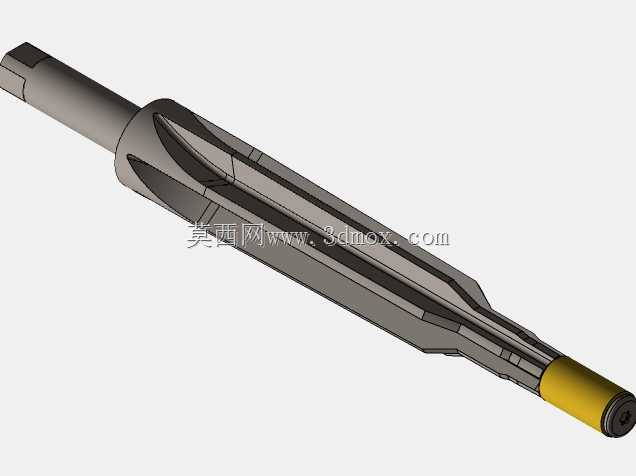

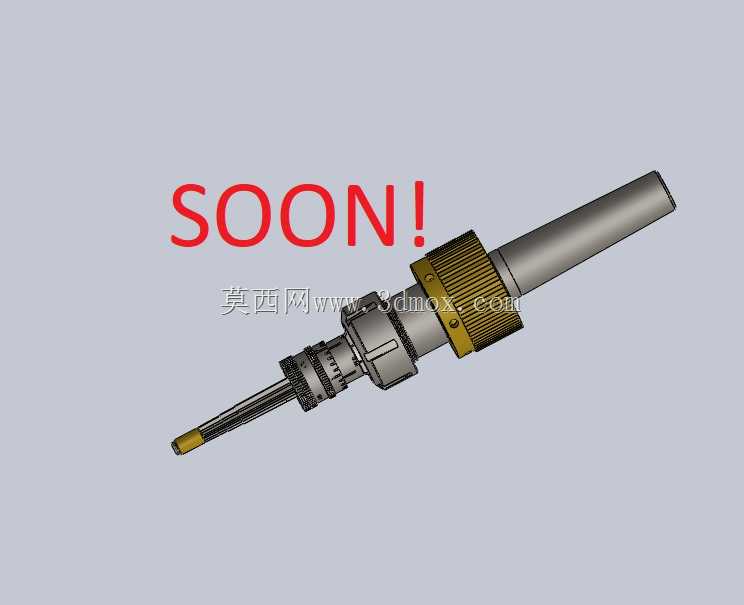

在精密孔加工场景中，尤其是小口径与大口径腔室的精铰工序，常规铰刀夹持结构常因主轴跳动、装夹同轴度偏差导致铰出的孔壁出现锥度、椭圆度超差问题，这套浮动铰刀夹持组件正是针对这类加工痛点设计。整套组件沿轴向依次集成了ER25夹头装夹段、浮动缓冲环、千分尺式可调刀停结构、火星挡块以及腔室铰刀装夹端，各段通过精密轴肩定位配合，整体轴向总长适配常规加工中心、数控车床的内冷刀座安装行程，柄部采用标准直柄结构，可直接适配对应规格的弹簧夹头刀座，无需额外定制过渡接杆。浮动环节采用径向微量浮动设计，浮动量控制在0.1mm以内，既可以抵消装夹带来的同轴度误差，又不会因浮动量过大导致铰刀跑偏，保证铰孔过程中铰刀能自动跟随预制孔的轴线进给，避免出现铰刀崩刃、孔壁拉伤的问题。千分尺式可调止动结构通过螺纹副配合刻度环实现铰削深度的精准控制，调节精度可达0.01mm，能满足不同深度腔室的台阶孔铰削定位需求，止动块接触工件端面后可触发进给停止信号，避免超程加工。火星挡块设置在铰刀与浮动主体之间，采用耐磨耐高温的铜质合金材质，可阻挡铰削过程中产生的高温切屑飞溅进入浮动机构内部，防止切屑卡滞导致浮动功能失效，延长组件的维护周期。腔室铰刀装夹端采用侧固+端面压紧的双重固定方式，可适配不同直径的腔室铰刀，装夹后铰刀的径向跳动可控制在0.005mm以内，保证精加工后的孔壁粗糙度、尺寸精度满足液压阀块、发动机缸体腔室等高精度零部件的加工要求。设计过程中对各配合段的公差进行了严格匹配，浮动环与主体的配合采用H6/g5间隙配合，既保证浮动灵活性，又避免配合间隙过大引入额外的跳动误差，所有外露棱边均做了0.2mm的倒角处理，避免装配、使用过程中划伤操作人员，同时各部件均设计有拆装用的工艺槽，方便后期易损件的更换维护。
