AT125微型车床刀架及进给升级结构

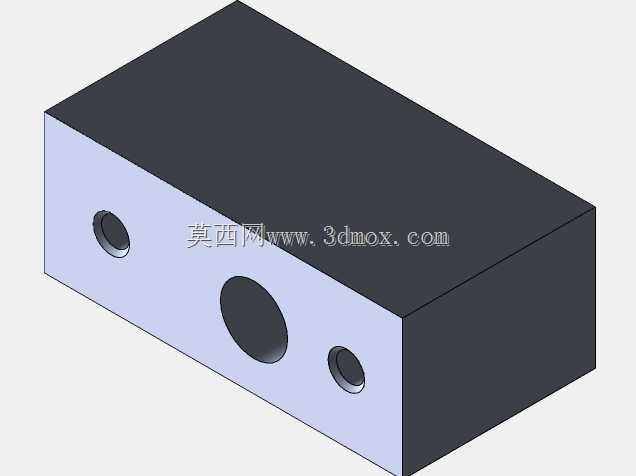

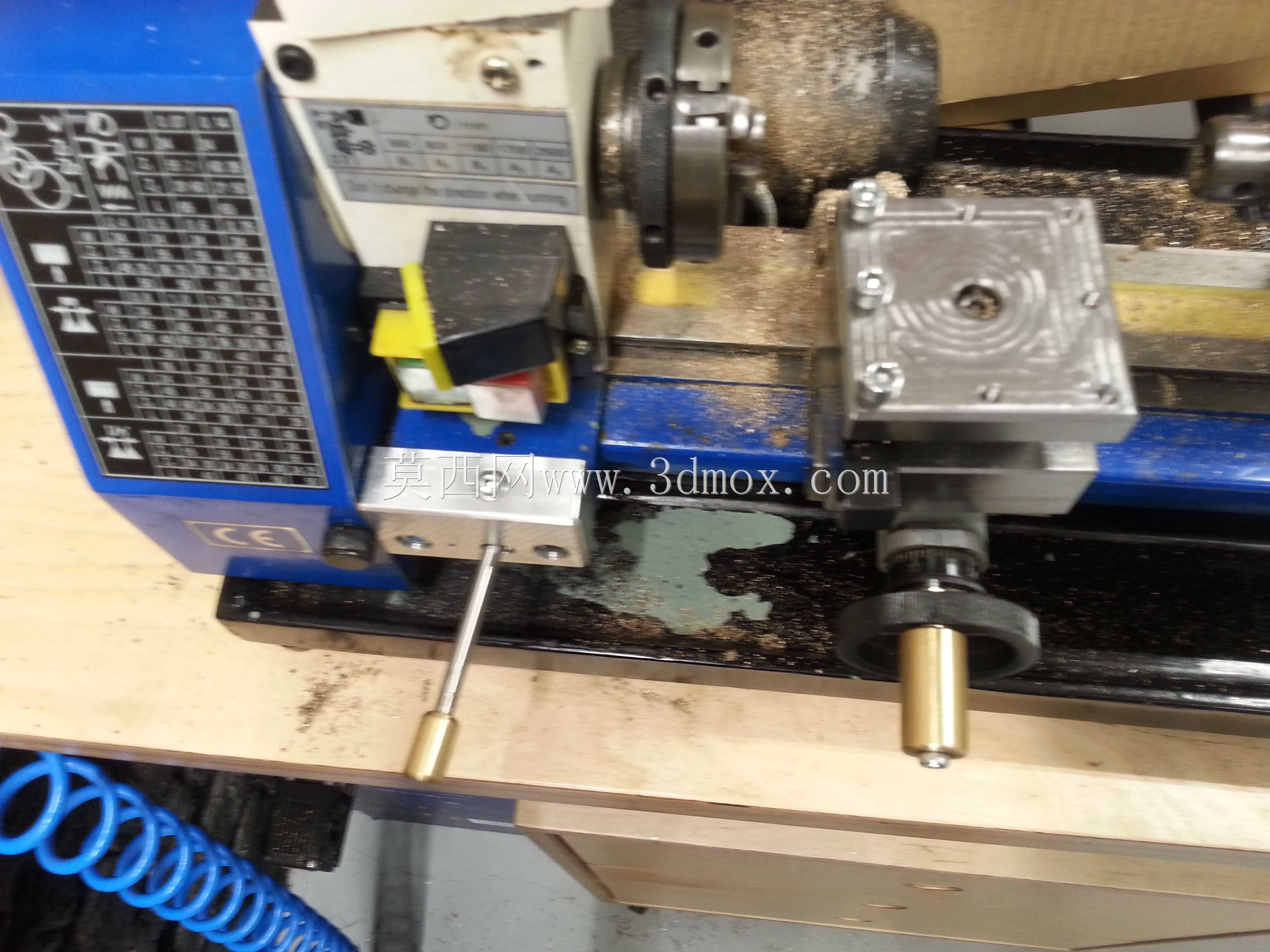

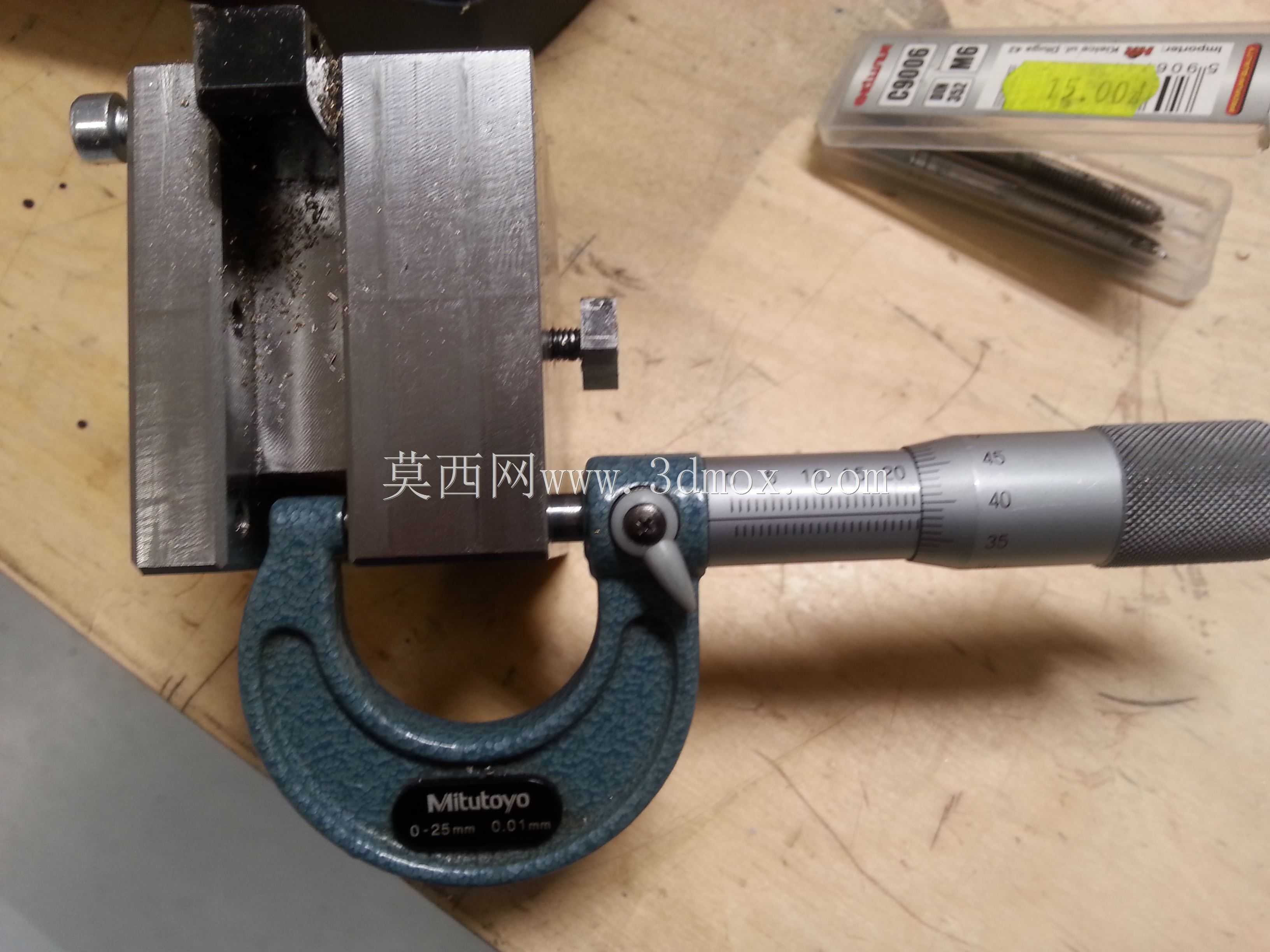

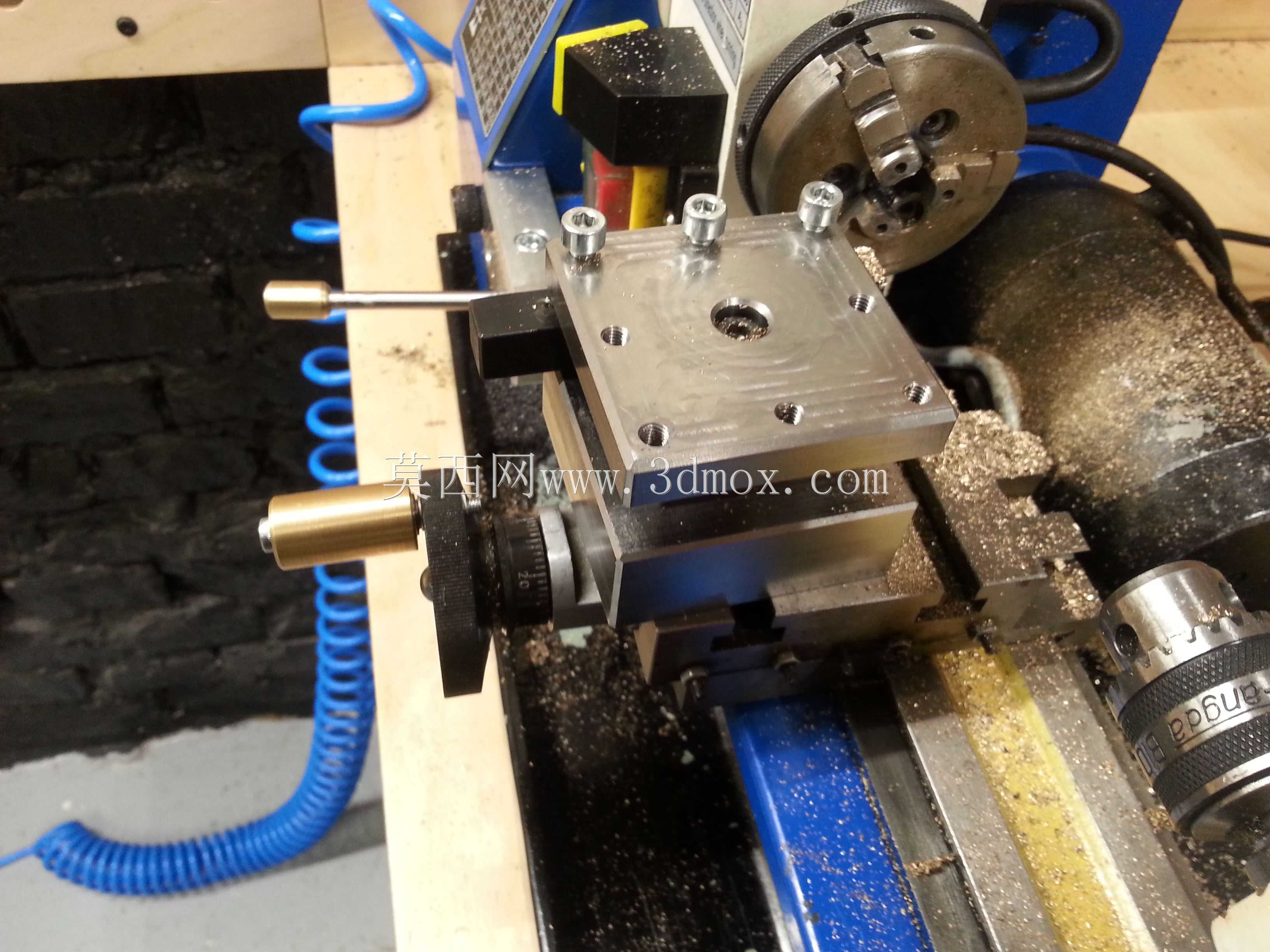

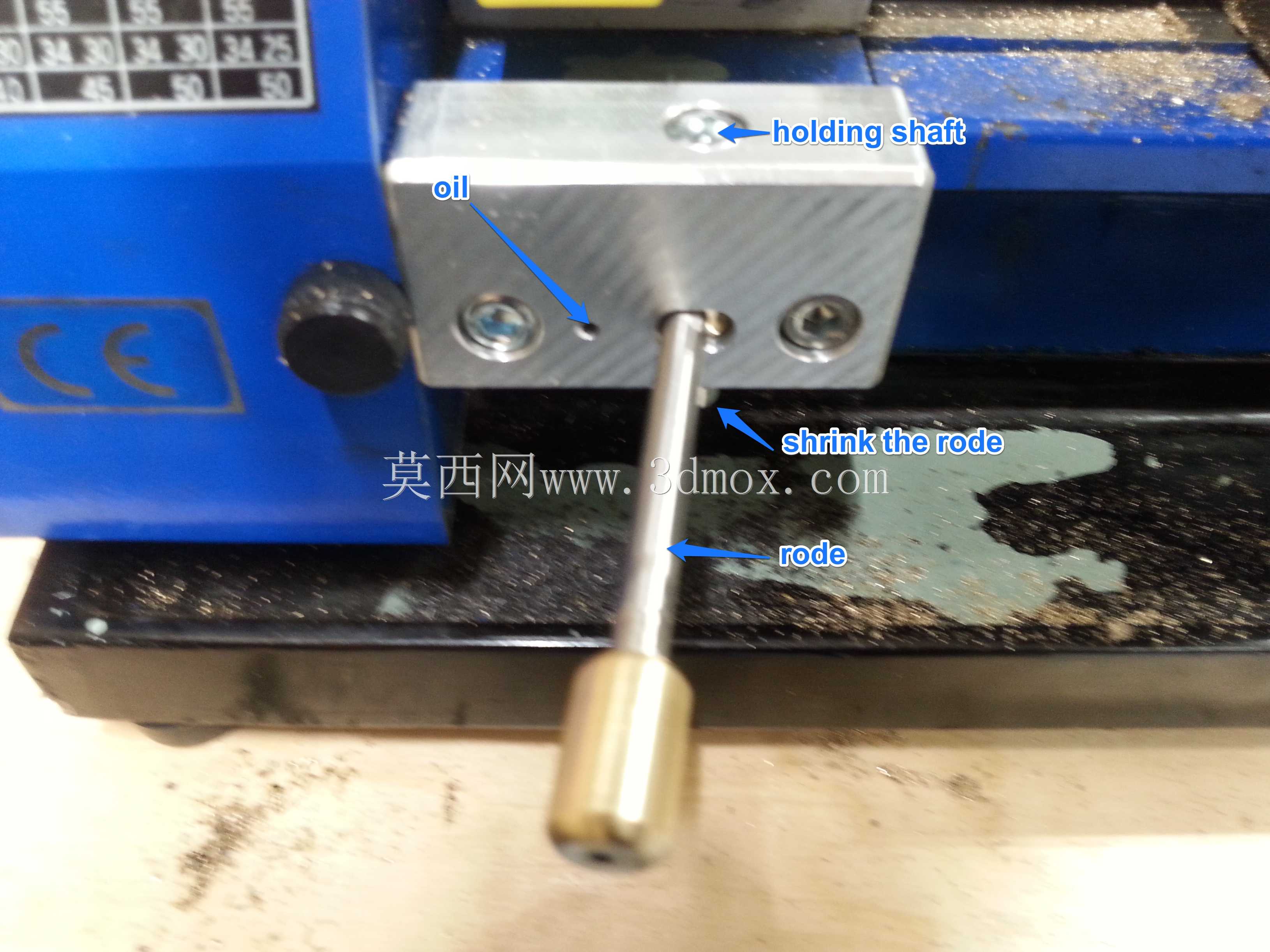

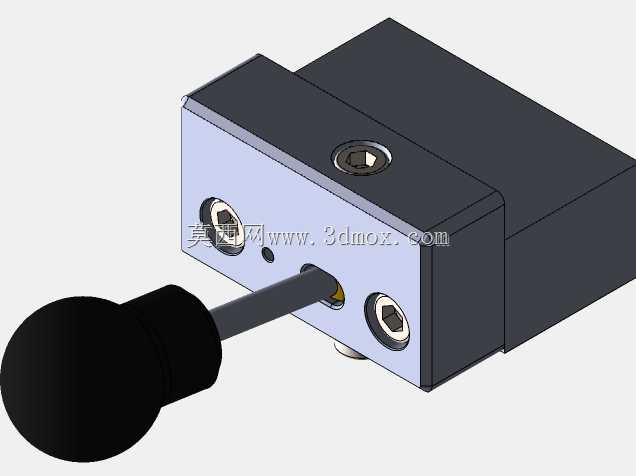

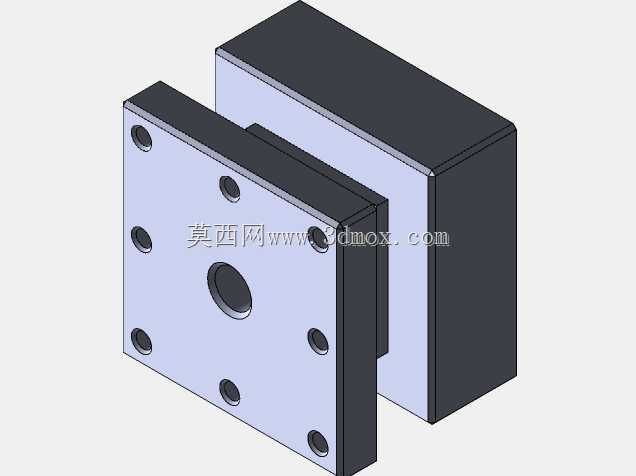

小型台式微型车床多用于个人工坊、教学实训、小批量精密小件加工场景，这类设备受成本与体积限制，原厂配置的刀架普遍存在刚性不足的问题，装夹12mm方柄车刀进行切削时，吃刀量稍大就会出现让刀、振纹，直接影响加工精度与表面质量，不少使用者会针对这类短板做结构升级。这套升级结构首先针对刀架部分做了重新设计，区别于原厂单薄的刀架安装座，新设计的刀架底座加大了与中拖板的接触贴合面积，安装孔位完全匹配原厂中拖板的T型槽间距，不需要对原有床身、拖板做破坏性改装，直接替换原有刀架组件即可完成安装。设计过程中特意控制了刀架底面到装刀槽底面的尺寸，预留了0.1mm的刮研余量，安装时可以通过配刮接触面来保证装刀后的中心高与车床主轴中心完全重合，避免出现车削端面中心残留凸台、外圆锥度超差的问题。除了刀架部分，这套升级结构还重新设计了轴向进给的开关操纵机构，原厂的进给操纵手柄行程偏长、定位手感模糊，操作时很容易出现进给量误判，新的操纵机构缩短了手柄操作力臂，调整了拨叉的行程比例，扳动手柄时的挡位清晰，能够精准控制进给的启停与换向，在车削小螺距螺纹、精细进给走刀时的操控手感提升明显。从安装边界来看，整套升级组件没有超出原有车床的外形轮廓，不会干涉车床原有的尾座移动、主轴卡盘旋转空间，安装后不会改变设备原有操作的站位与操作习惯。在实际加工场景中，升级后的刀架可以稳定装夹12×12规格的焊接车刀、高速钢车刀，进行钢件、铝合金件的外圆车削、端面车削、切槽加工时，刚性表现相比原厂刀架有明显提升，吃刀深度可以提升近一倍，同时不会出现明显振刀现象。对于日常做小型零件修配、模型零件加工、教学演示加工的使用者来说，这类针对性的结构升级不需要更换整台设备，只需要替换局部组件就能明显提升设备的加工性能，兼顾了改造成本与使用效果。设计时也充分考虑了普通使用者的加工能力，所有零件的外形都没有特殊的复杂曲面，普通三轴加工设备就可以完成零件加工，不需要专用工装夹具就能完成整套组件的制作与装配，装配时只需要配合千分表找正刀架的安装垂直度，就能保证升级后的加工精度满足日常小件加工的需求。
