多类型传动齿轮组合结构三维设计

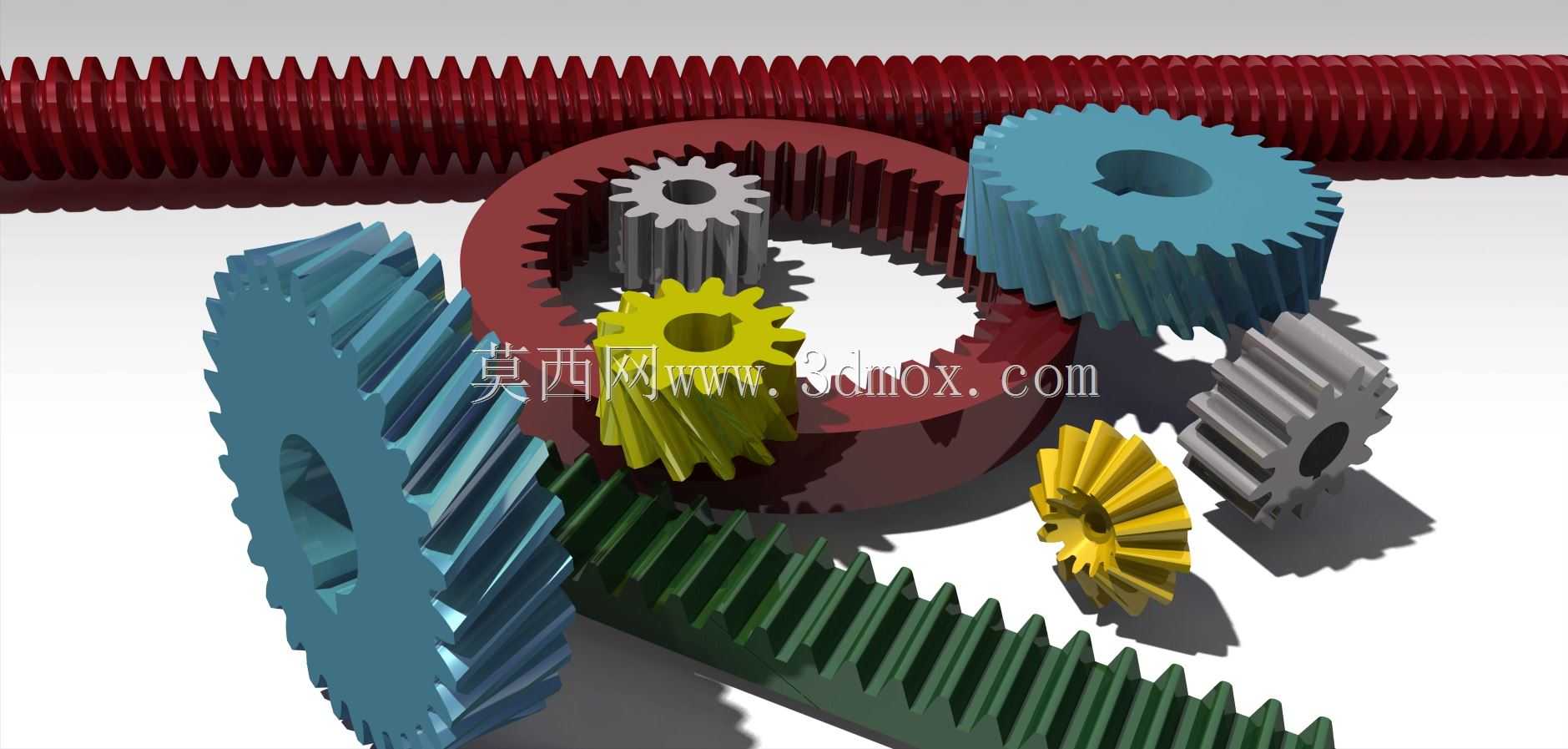

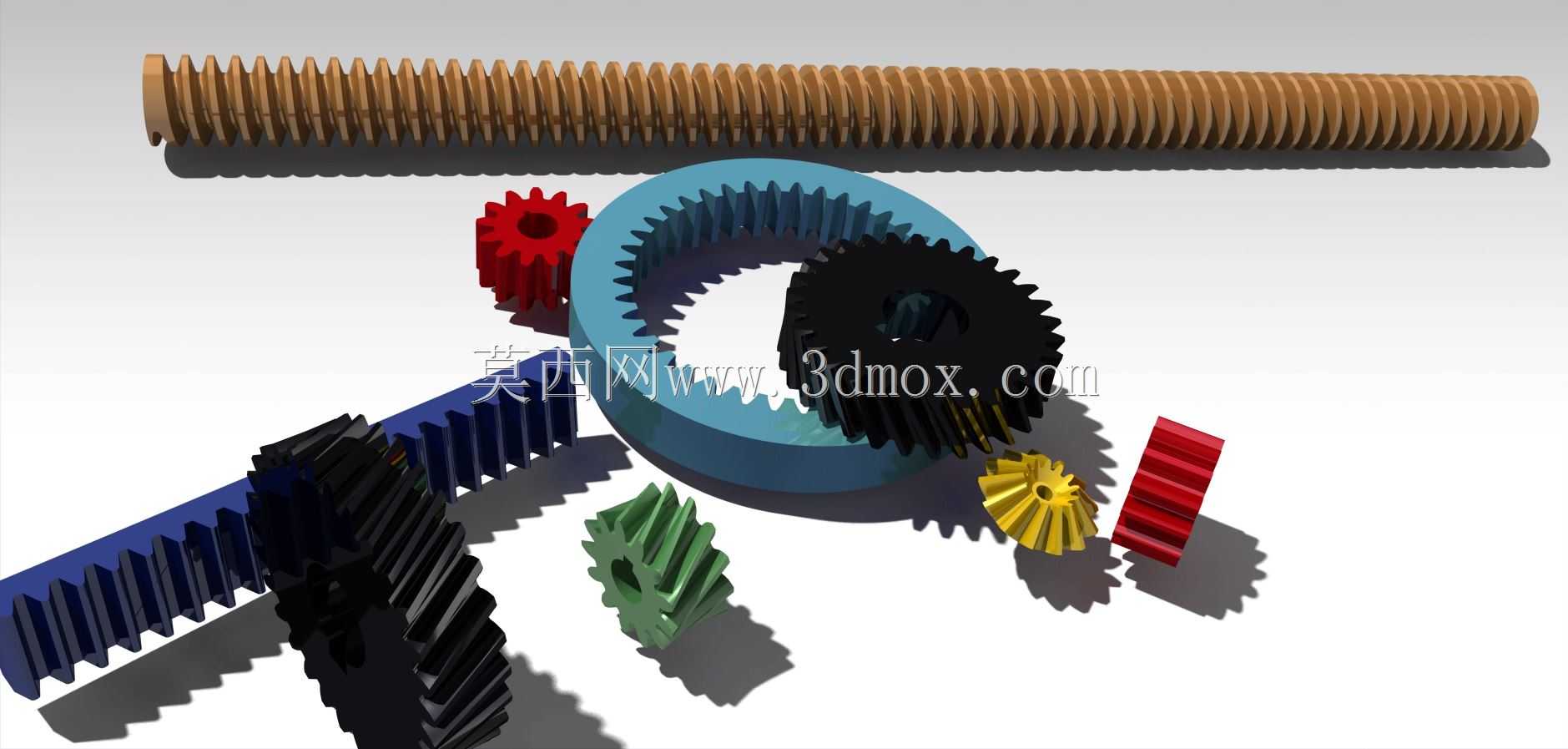

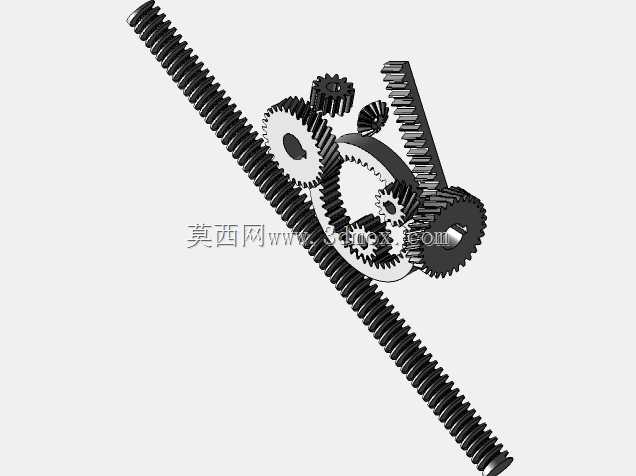

这套齿轮组合覆盖了机械传动领域最常用的几类齿形结构，在各类动力传递、运动转换场景中都能找到对应应用。直齿圆柱齿轮是平行轴传动里最基础的结构，加工难度低、装配对中要求宽松，在低速重载、对传动平稳性要求不算极端的输送线、普通农机传动箱里应用极广，建模时严格按照渐开线齿廓生成，齿顶高、齿根圆角参数完全符合通用传动件设计规范，安装时两轴中心距公差控制在IT7级即可保证正常啮合，不会出现卡滞或侧隙过大的问题。斜齿圆柱齿轮通过齿向螺旋角的设计，让轮齿啮合过程从突然的全齿接触变为渐进式接触，传动平稳性远优于直齿轮，运转噪音更低，适合中高速传动场景，比如机床主轴箱、汽车变速器的常啮合齿轮组多采用这类结构，建模时需要注意螺旋角与端面模数、法向模数的换算关系，安装时要额外考虑轴向力的承载，配对轴承需选用能承受双向轴向载荷的类型。锥齿轮用于相交轴之间的动力传递，常见的交角为90度，在差速器、立式铣床的主轴转向传递结构中十分常见，这类齿轮的安装对轴向定位精度要求极高，啮合印痕需要调整到齿面中部才能保证使用寿命，建模时背锥、节锥的参数匹配是核心要点，齿形收缩方式符合常用的等顶隙收缩齿设计。内齿圈通常搭配小直径外齿轮组成行星传动结构，能在极小的空间内实现大传动比减速，在风电增速箱、工程机械行走减速机里是核心部件，内齿加工通常采用插齿工艺，建模时要注意内齿的齿顶圆小于齿根圆的结构特点，与行星轮啮合时的侧隙需要结合行星架的公差做匹配。齿条是齿轮的直线运动转化结构，和圆柱齿轮配合能把旋转运动转为直线运动，或者反向转换，在机床进给轴、升降机的驱动结构里应用广泛，建模时齿条的齿距和配对齿轮的基节完全匹配，安装时齿条的直线度、与齿轮轴线的平行度直接影响传动顺畅度。蜗轮结构用于交错轴传动，通常和蜗杆配合获得极大的单级传动比，具备反向自锁特性，在起重设备、小型输送线的减速机构中常用，建模时蜗轮的齿面是环面包络面，和蜗杆的啮合接触面积大，承载能力强，但传动效率相对偏低，安装时中心距的公差要求比平行轴齿轮更严格。
