工业仓储用组合式三层重型货架结构

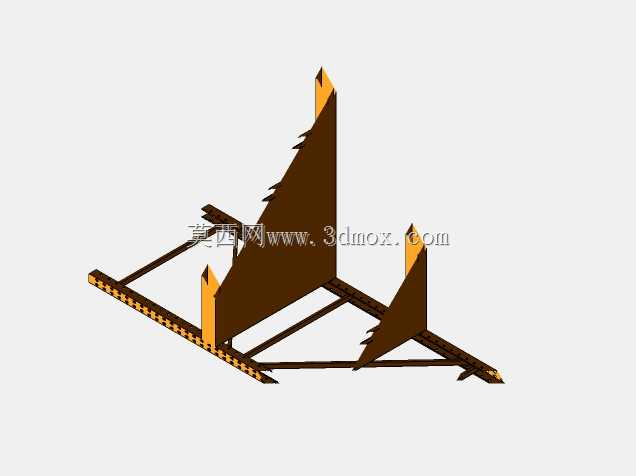

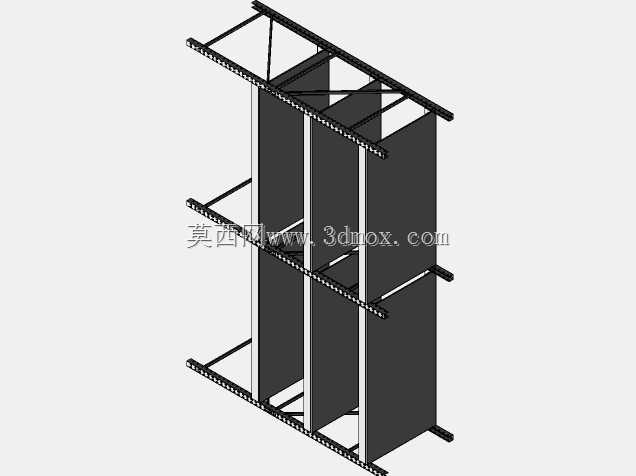

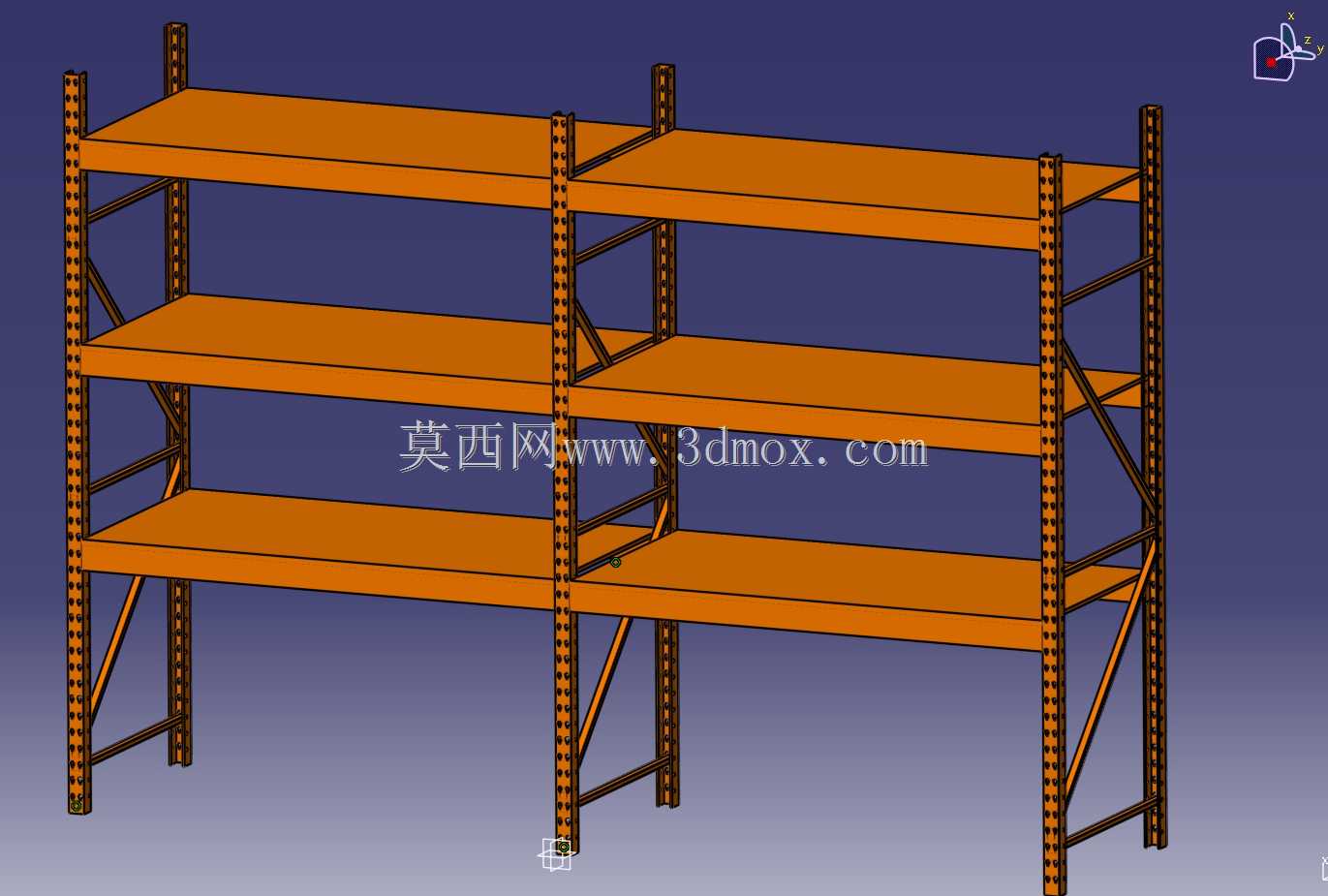

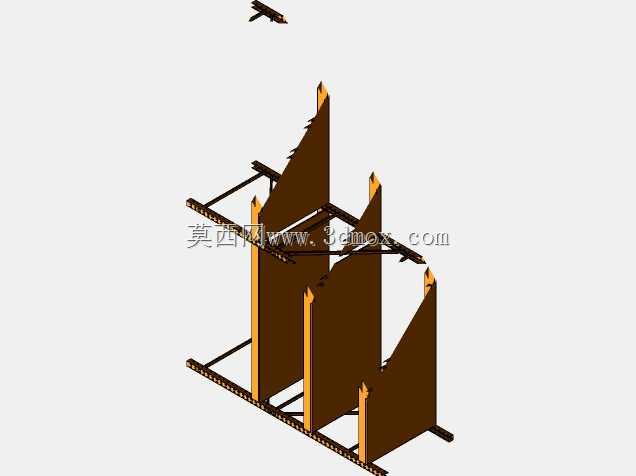

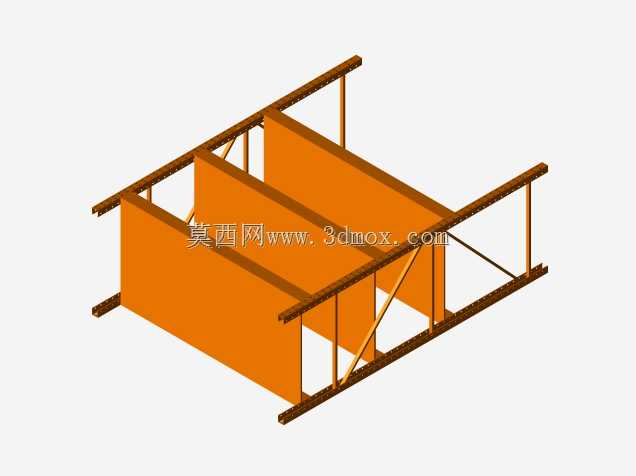

在生产制造企业的原料仓、成品仓，以及电商前置仓、第三方物流周转仓内，这类组合式重型货架是解决平面存储利用率不足的核心载体，区别于轻型家用置物架，该结构针对工业级重载存储场景设计，可承载带托盘的整箱原料、包装成品、工装周转件，能将仓库垂直空间利用率提升2至3倍，同时配合叉车作业实现货物的快速存取，减少地面堆存带来的货物挤压、盘点困难、通道占用过多等问题。从结构设计逻辑来看，该货架采用模块化拼装思路，主体由竖向立柱、横向层板、斜向支撑构件组成，立柱上排布的等距调节孔位可根据存储货物的实际高度灵活调整层间距，无需额外焊接或切割加工，适配不同尺寸规格的货物存储需求；斜向支撑通过螺栓与立柱刚性连接，形成稳定的桁架受力结构，抵消满载状态下的侧向倾覆力矩，避免货架受载后出现立柱变形、整体失稳的风险，相邻两组货架可通过侧连接件拼接，形成连续的存储排面，进一步提升整体结构的抗侧移能力。该货架单组单元的外形尺寸为99英寸×48英寸，三层存储结构的设计平衡了存储密度与作业便利性，安装时需保证立柱底部与地面的水平度误差控制在合理范围内，通过膨胀螺栓与混凝土地面固定，预留的叉车作业通道宽度需匹配厂区内使用的叉车转弯半径，避免存取作业时碰撞货架立柱；层板采用加强型结构设计，表面做防锈喷涂处理，可适应仓库内多尘、湿度波动的使用环境，长期使用不会出现层板弯折、漆面脱落锈蚀的问题。在实际选型应用中，结构设计人员可根据厂区存储货物的单托重量、货物包装尺寸、仓库净高、叉车举升高度等参数，调整立柱壁厚、层板加强筋排布、层间高度，也可在该基础结构上扩展背网、分隔板、防撞护脚等附属构件，满足不同行业的细分存储需求，比如在零配件存储仓可加装分隔板实现小零件分类存放，在高位货架区域加装背网防止货物意外坠落，在立柱底部加装防撞护脚避免叉车误操作撞损立柱。建模过程中需重点关注立柱孔位的间距公差、各构件连接位置的配合间隙，保证实际生产加工后构件可顺利拼装，不会出现孔位错位无法装配的问题，同时需校核满载状态下的立柱压应力、层板挠度、整体抗倾覆系数，确保结构满足工业存储的安全使用要求。
