华硕GT-AX11000无线路由器结构三维数模

　　这款无线路由器的三维数模完整还原了设备的整机外观与结构特征，建模过程中优先考虑了结构设计从业者对设备安装边界、外形干涉校验的实际需求，所有外观曲面与结构凸起均按照实物比例还原，没有做简化处理。从实际应用场景来看，这类高性能路由器常部署在大户型家庭、小型办公场所、电竞娱乐空间中，承担多终端同时接入的高速网络转发任务，建模时特意保留了设备背部所有接口区域的结构轮廓，方便做弱电箱安装、桌面摆放的空间适配校验，也能为配套的壁挂支架、散热底座设计提供准确的尺寸参考。

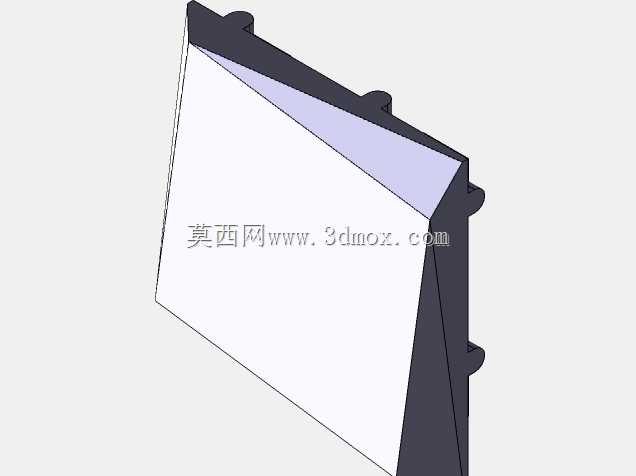

　　设备整体采用棱角分明的楔形外观设计，顶部为倾斜的信号覆盖优化面，这种造型并非单纯的外观设计考量，而是结合内置多天线的信号辐射角度做的结构适配，建模时严格还原了侧面多组天线安装位的凸起结构，每个凸起的位置、尺寸都和实物保持一致，方便后续做天线转动角度的干涉模拟。设备的安装边界需要重点关注背部的接口突出量、底部的支撑脚垫高度，数模中完整保留了底部脚垫的凸起尺寸，在做桌面摆放的空间规划时，可以直接通过数模测量设备底部与放置面的间隙，这个间隙直接关系到设备底部散热进风的流通空间，是结构配套设计时不能忽略的细节。

　　从功能特性对应的结构设计来看，设备侧面的多组散热格栅结构在数模中做了准确的轮廓还原，虽然没有细化内部的散热鳍片结构，但格栅的开孔区域范围、开孔的倾斜角度都和实物一致，在做设备周边的遮挡物设计时，可以直接参考这个区域的位置预留散热空间，避免遮挡进风出风通道影响设备长期运行的稳定性。设备前端的状态指示灯区域也做了结构还原，对应的透光件位置的凹陷轮廓清晰，做配套的防尘罩、装饰面板设计时可以直接匹配该区域的尺寸，不需要再反复核对实物尺寸。

　　建模过程中对设备的棱边倒角做了分区域处理，外露的操作接触区域采用大圆角过渡，避免日常使用时的磕碰划伤，而内部对接的结构边缘则采用直角或者小圆角处理，保证结构对接的精度。设备整体的壁厚参考同类通讯终端产品的常规设计做了等比例还原，外壳的壁厚均匀性符合注塑成型的工艺要求，在做结构改型设计时，可以直接在这个数模基础上调整壁厚、增加安装柱结构，不需要从零开始搭建基础外形，能大幅缩短前期的外观建模周期。

　　对于做弱电集成的从业者来说，这个数模可以直接导入到弱电箱的布局装配文件中，校验路由器放入弱电箱后，剩余的空间是否足够放置光猫、交换机等其他设备，同时可以模拟网线插入背部接口后的弯曲半径，避免出现网线插好后箱门无法关闭的问题。对于做周边配件设计的从业者来说，数模的外形精度足够支撑壁挂支架的卡扣位置设计、散热风扇的安装位定位，不需要额外做实物测绘就能完成配套结构的初稿设计。数模中所有的外观分型线位置都做了清晰的体现，上下壳的对接缝位置和实物完全一致，在做外壳的开模分析时，可以直接参考分型线的位置做拔模角度的调整，减少前期的测绘工作量。

　　需要注意的是，这个数模侧重外观与安装结构的还原，没有包含内部的电路板、天线、散热片等内部元器件结构，如果需要做内部结构的改型设计，还需要在这个外形基础上进一步拆分内部的安装空间，根据实际选用的电路板尺寸调整内部的安装柱位置。设备背部的电源接口、网线接口、USB接口的位置轮廓都做了准确还原，接口之间的间距符合常规的接插件插拔空间要求，在做配套的理线架设计时，可以根据接口的间距预留对应的理线卡位，保证每个接口的插拔操作都有足够的操作空间，不会出现相邻接口的插头互相干涉的情况。
