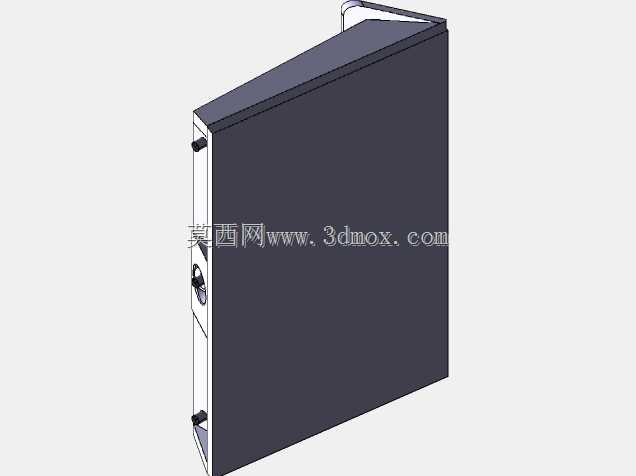

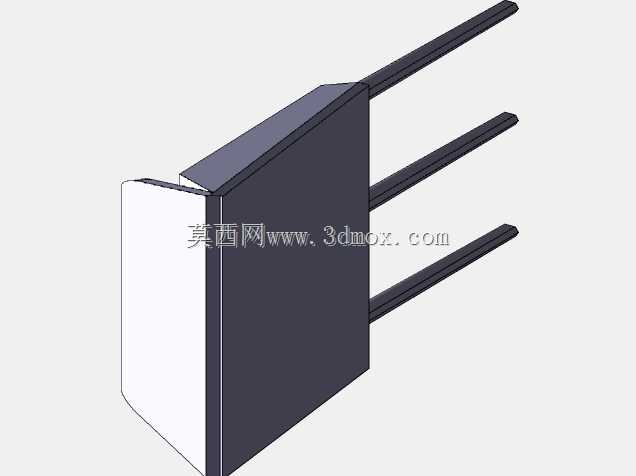

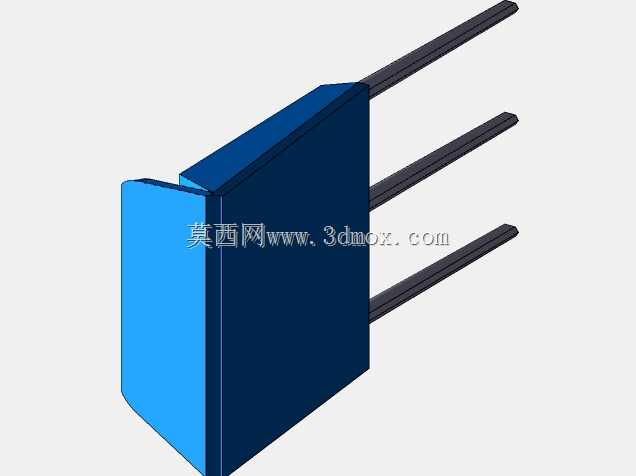

华硕RT-AC68U无线路由器结构建模

　　本次建模还原的是家用及小型办公场景常用的双频无线路由外置天线结构，这类部件是无线信号收发的核心载体，直接决定设备的信号覆盖范围与连接稳定性。从实际应用场景来看，该类天线普遍适配桌面式无线路由设备，既可以放置在家庭客厅、书房等区域为多终端提供无线网络接入，也可部署在小型门店、初创办公区这类面积不大的商用场景，支撑手机、电脑、智能家电等多设备同时联网需求。

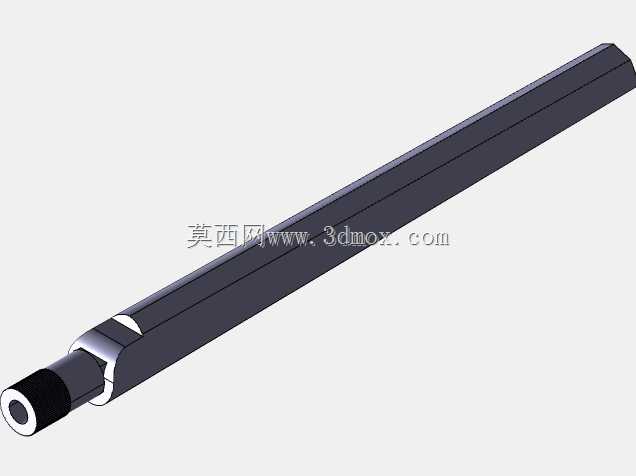

　　从结构设计思路来看，建模过程优先还原天线的可转动铰接结构，这部分是天线实际使用中调整角度的核心功能区，铰接位置预留了足够的转动间隙，可支持天线在垂直平面内0到180度俯仰调整，同时根部与路由器机身连接的位置做了限位结构设计，避免转动角度过大拉扯内部馈线，也能在调整到目标角度后保持姿态稳定，不会因自重下垂偏移。天线主体采用长条形棱柱外壳设计，相比圆柱外壳能更好地贴合路由器机身侧边的收纳槽，在设备包装运输、用户不需要竖起天线时，可将天线转动至贴合机身的状态，减少整体包装尺寸，降低运输过程中的磕碰损坏概率。

　　外形尺寸方面，天线整体长度控制在170毫米左右，主体截面为12毫米×8毫米的矩形圆角结构，外壳壁厚均匀设定为1.2毫米，既满足日常使用的结构强度要求，不会因轻微跌落、挤压出现外壳开裂，也能控制整体重量，避免天线过长导致根部铰接位置受力过大出现松动。天线顶端做了斜切收边处理，没有尖锐棱角，避免用户调整角度时被划伤，同时斜切面也能优化信号辐射方向，减少顶端外壳对信号的遮挡。根部连接位置做了阶梯轴结构，最外侧是直径8毫米的连接柱，插入路由器机身的安装孔位后，配合内部的卡扣结构实现固定，安装时不需要额外螺丝，直接按压即可卡入到位，后期拆卸维护也可直接拔出，方便更换故障天线。

　　从功能特性来看，天线内部预留了直径5毫米的空腔，用于放置PCB天线振子与馈线走线，空腔内壁做了定位筋结构，可将振子固定在空腔中心位置，避免组装时振子偏移导致信号方向图畸变，影响覆盖效果。外壳表面做了细磨砂纹理处理，既可以提升手持调整时的摩擦力，方便用户发力转动角度，也能减少表面指纹残留，长期使用也不会出现明显的光泽不均问题。天线与机身连接的位置预留了0.3毫米的装配间隙，既保证转动时的顺畅度，不会出现卡滞、异响，也能避免间隙过大进灰，影响内部铰接结构的使用寿命。

　　在实际安装边界上，当天线完全竖起垂直于机身时，整体最高点距离机身安装面172毫米，用户在摆放路由器时需要注意上方预留至少20毫米的空间，避免遮挡天线影响信号发散；当天线转动至水平贴合机身状态时，天线向外伸出机身侧面168毫米，摆放时需要注意侧边不要紧贴墙面或金属柜体，金属遮挡会大幅衰减无线信号，同时也避免天线被挤压断裂。建模过程中对所有配合面的公差做了合理设定，铰接位置的转动阻尼控制在0.2N·m左右，既保证调整角度时的手感，也能在任意角度保持稳定停留，不会出现轻微震动就偏移角度的问题。外壳的分模线设置在天线侧面的棱线位置，实际生产时不会在外观面留下明显的合模痕迹，提升产品的外观质感。
