法式多门家用冷藏冷冻冰箱结构设计

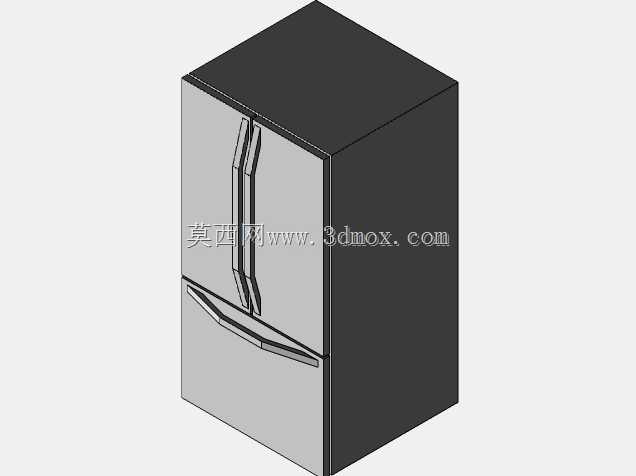

这款多门制冷存储设备的三维结构设计，核心围绕家用厨房场景的嵌入式安装需求展开，在做结构排布时首先要考虑常规橱柜的预留安装边界，常规家用橱柜的台面高度多在820mm到860mm区间，柜体深度预留普遍在600mm到650mm，因此这款冰箱的整体外形深度控制在630mm以内，宽度适配常规900mm宽度的预留柜体空位，高度控制在1800mm上下，能够直接嵌入多数成品橱柜的预留空位，不会出现突出柜体、遮挡柜门开合的问题。从功能分区来看，上部对开门区域为冷藏存储区，下部抽屉式区域为冷冻存储区，这种分区逻辑是结合日常取物频率设计的，日常取用频次高的蔬果、饮品、即食食材放在上部冷藏区，开门时不需要过度弯腰就能取放，长期存储的冻品、生鲜放在下部冷冻区，抽屉式结构拉出时能完全展示内部存储位，不会出现传统开门冷冻室深处物品难以拿取的问题。在门体结构设计上，上部对开门采用隐藏式竖向长把手，把手与门体立面做齐平处理，既避免了外凸把手磕碰过往人员的问题，也能适配嵌入式安装时的侧边间隙要求，不需要额外预留把手外凸的开合空间；下部冷冻抽屉采用横向一体化把手，把手弧度贴合人手握持的角度，抽拉时受力均匀，不会出现单侧受力导致抽屉卡顿的问题。门体与箱体的密封结构采用内嵌式磁吸胶条，胶条安装槽做了错位防水设计，冷藏区产生的冷凝水会顺着导流槽汇入箱体背部的接水盘，不会顺着门体缝隙流到地面。箱体外壳采用钣金折弯一体成型结构，侧板与后背板的拼接处做了折边咬合处理，不需要额外打胶就能保证结构强度，内部保温层采用整体发泡填充，在建模时预留出发泡层的均匀厚度空间，避免出现局部保温层过薄导致凝露的问题。内部搁架的安装位采用可调式卡扣结构，用户可以根据存储物品的高度调整搁架间距，比如存放高瓶饮品、大尺寸食材时可以拆下一层搁架拓展空间，门体内侧的储物盒做了分区设计，分别适配瓶装调料、罐装饮品、袋装酱料的存储尺寸，避免物品倾倒。在做三维建模时，所有转动配合位都预留了合理的装配间隙，门体开合的转动轴位置做了限位结构设计，开门角度控制在120度以内，避免开门角度过大磕碰旁边的橱柜侧板，冷冻抽屉的滑轨采用三节式静音滑轨，建模时预留滑轨的安装空间，保证抽屉拉出时不会出现下垂卡顿的问题。
