机架式24口千兆网络交换机结构设计

项目分类:通讯工具类 发布时间:2021-11-21 ID:404668
  • 机架式24口千兆网络交换机结构设计
  • 机架式24口千兆网络交换机结构设计
  • 机架式24口千兆网络交换机结构设计
  • 机架式24口千兆网络交换机结构设计

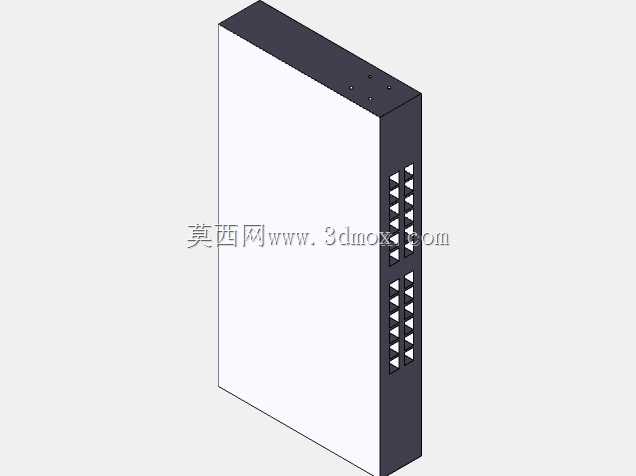

  做机房布线项目的结构工程师都清楚,接入层交换机的安装适配性直接决定了机柜理线效率与后期运维难度,这次拆解的这款机架式交换机三维结构,完全贴合19英寸标准机柜的安装规范,是中小机房网络接入层的典型选型参考。从实际落地场景来看,这类设备主要部署在企业办公区弱电间、校园网楼层接入节点、中小型数据服务器机柜的下层接入位,承担终端设备的有线网络汇聚转发功能,单设备可同时接入24台终端或下级网络节点,满足百兆到桌面、千兆上联的常规组网需求。

  从结构设计逻辑来看,这款设备采用1U高度的金属钣金壳体,主体外壳采用1.2mm厚的冷轧钢板折弯成型,表面做哑光黑色喷塑处理,既满足电磁屏蔽的硬件要求,也能适配标准机柜的黑色配色体系,避免多设备安装时出现视觉杂乱的问题。设备前端预留24个RJ45端口的安装位,端口排列采用上下两排、每排12口的布局,端口间距严格遵循通用网络水晶头的插拔操作空间要求,相邻端口之间预留2mm的间隙,避免高密度插线时出现水晶头干涉、插拔困难的问题,每个端口旁预留状态指示灯的透光孔位,可直观显示链路连接状态与数据传输状态,运维人员巡检时无需登录后台就能快速定位端口故障。

  安装结构的设计是这类机架设备的核心考量点,设备前端两侧延伸出L型安装挂耳,挂耳上预留两个标准M6机柜螺丝安装孔,孔位完全匹配19英寸机柜的立柱方孔间距,安装时无需额外转接配件,直接通过机柜螺丝就能将设备固定在机柜立柱上,挂耳与主体壳体之间采用三颗M3沉头螺丝连接,连接处做了折弯加强筋处理,承重能力可满足设备满配模块后的长期挂载需求,不会出现长期使用后挂耳变形、设备下坠的问题。设备壳体的侧面设计有密集的冲压通风孔,通风孔采用长条形阵列排布,开孔率控制在35%左右,既保证内部电路板的散热通风需求,也能避免大尺寸异物进入壳体内部造成电路短路,壳体内部预留了电路板安装柱、电源模块固定位的结构,安装柱高度统一为8mm,保证电路板与壳体之间留有足够的布线空间,同时避免电路板直接接触金属壳体造成短路风险。

  从安装边界尺寸来看,设备主体深度为280mm,适配常规深度600mm的标准网络机柜,安装后前端与机柜立柱齐平,后端预留足够的网线理线与转弯空间,不会出现网线弯折半径过小导致的链路损耗问题;设备宽度不含挂耳为440mm,加上两侧挂耳后的总安装宽度为482.6mm,完全符合19英寸机架设备的安装宽度标准,可与服务器、PDU电源、配线架等标准机架设备无缝混装,不会出现尺寸干涉。设备后端预留电源接口、接地柱与上联端口的安装位,接地柱采用M4铜柱设计,可直接连接机柜接地排,满足机房弱电设备的接地安全要求,电源接口采用标准品字尾插座,适配机房通用的PDU电源输出接口,无需额外定制电源线。

  在建模细节处理上,这款三维结构完整还原了钣金件的折弯圆角、螺丝沉头孔、通风孔冲压特征、挂耳加强筋等工艺细节,所有安装孔位的位置度公差控制在0.1mm以内,可直接用于机柜安装布局的干涉检查、配套理线架的适配设计,也能作为同类网络设备结构设计的参考模板,帮助结构工程师快速完成机架式通讯设备的壳体方案迭代,减少重复建模的工作量。实际项目选型时,这类结构的交换机可直接搭配1U理线架使用,前端网线通过理线架梳理后水平接入端口,布线整齐度高,后期端口调整时也不会影响相邻链路的连接稳定性。
