无级可调式管道夹紧牵引工装结构

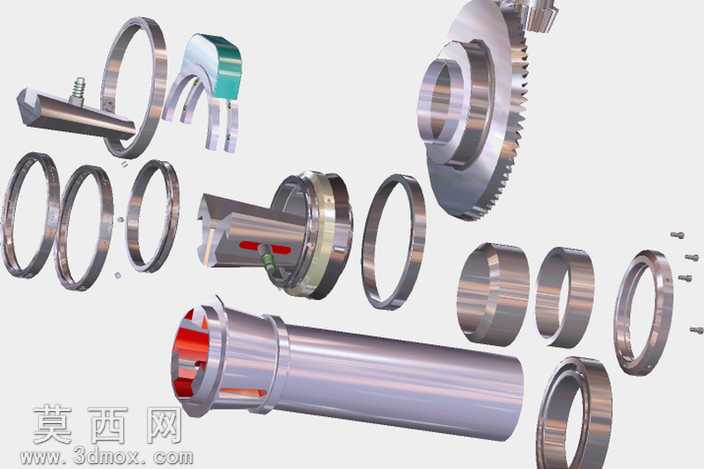

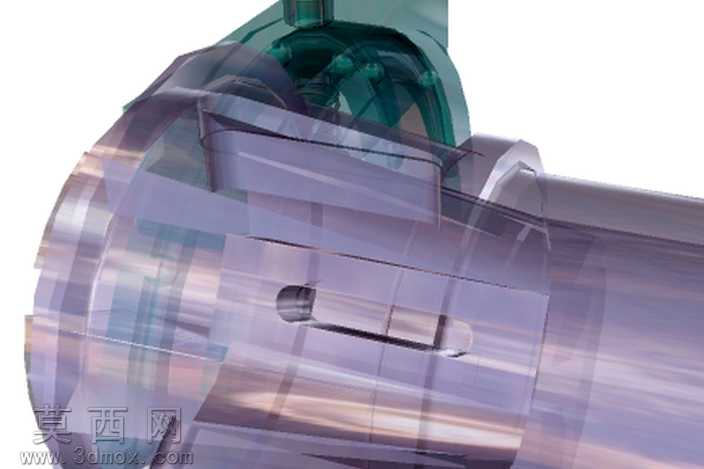

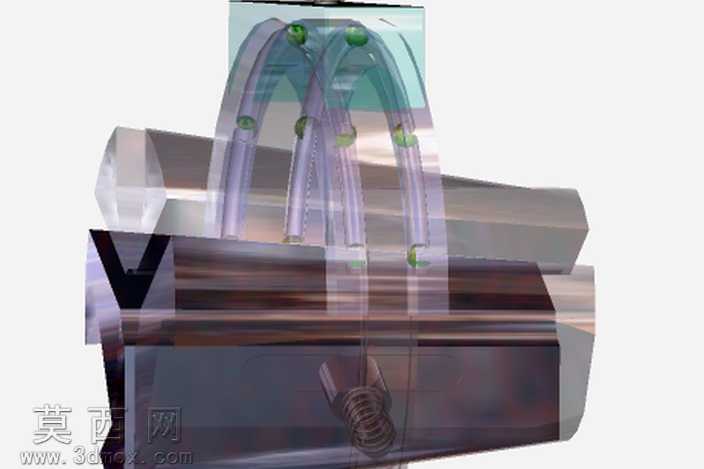

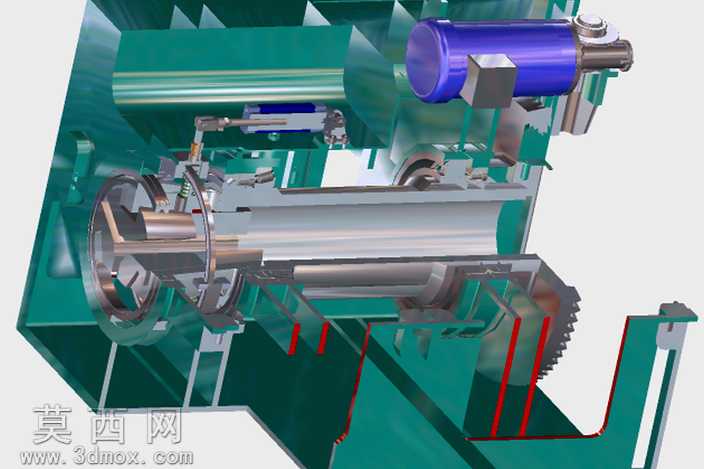

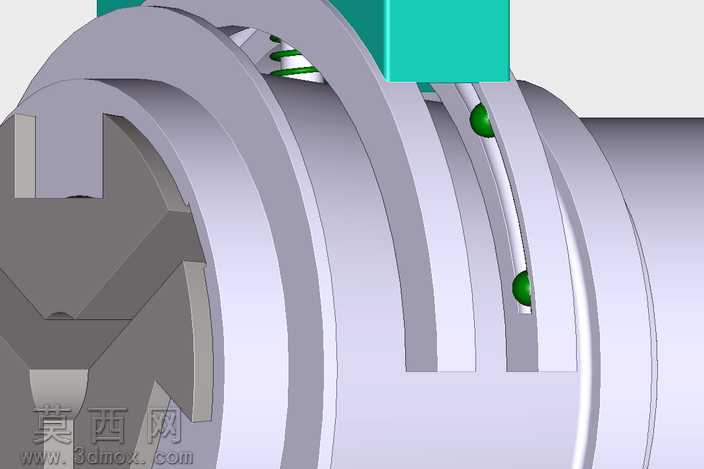

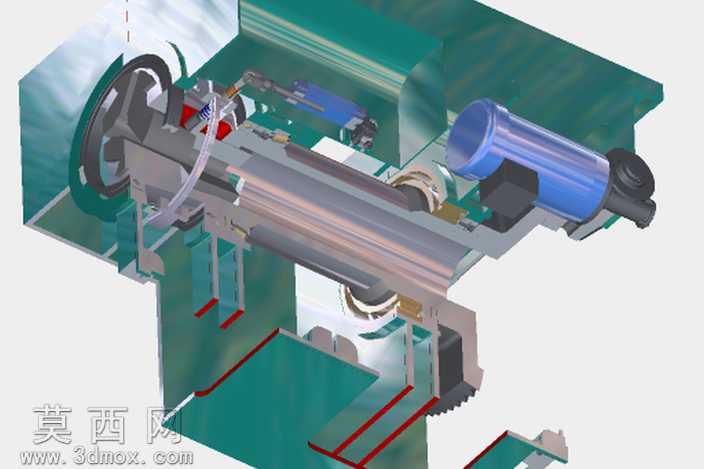

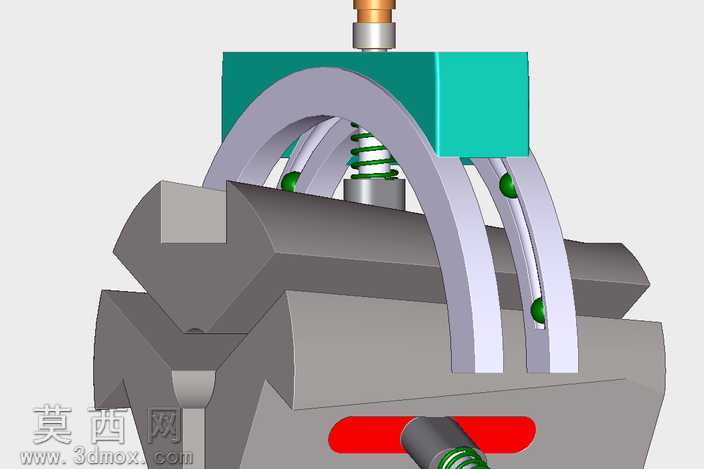

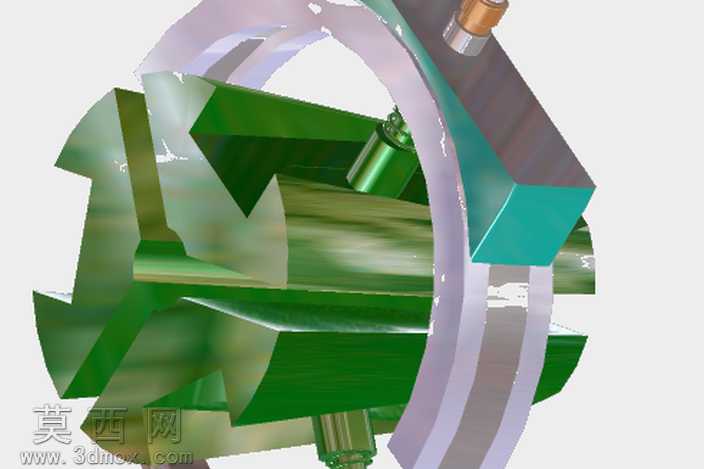

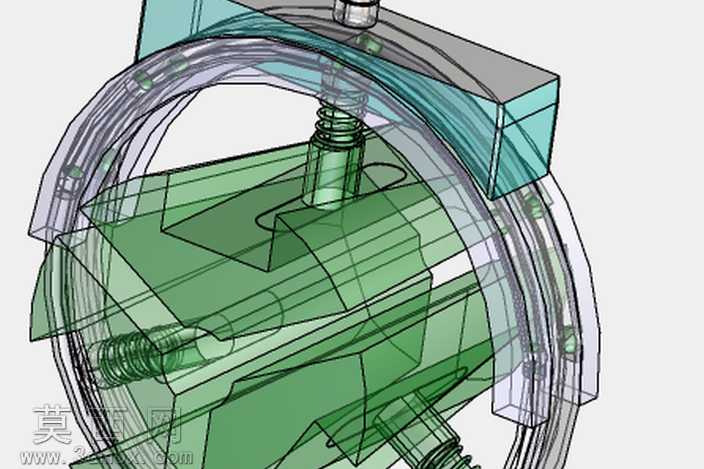

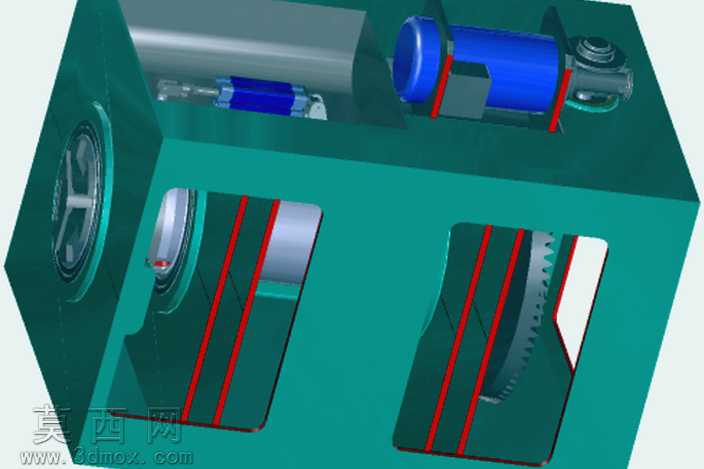

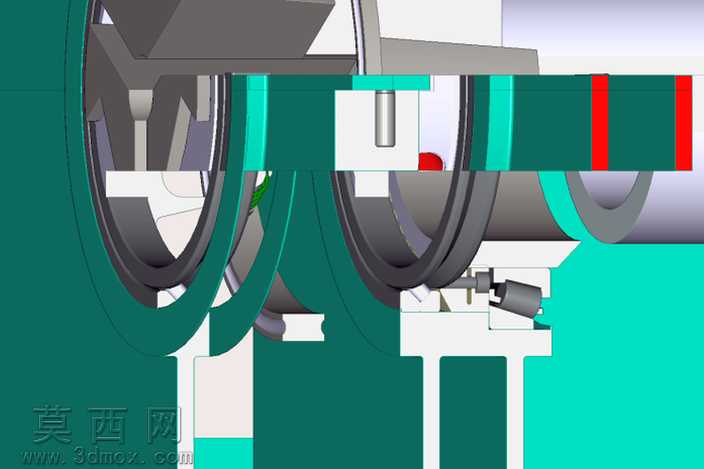

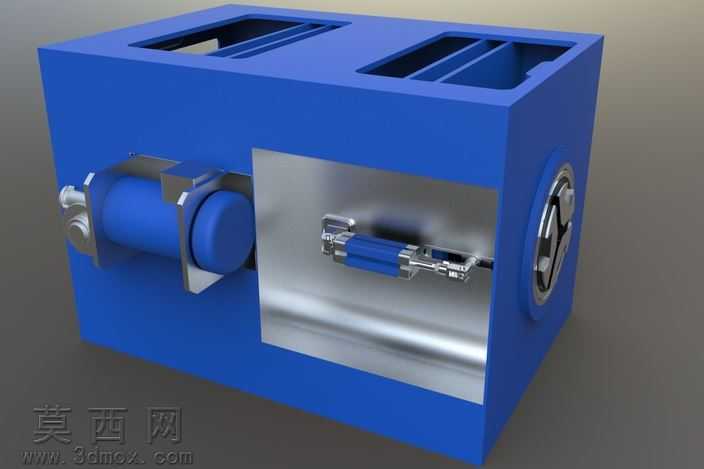

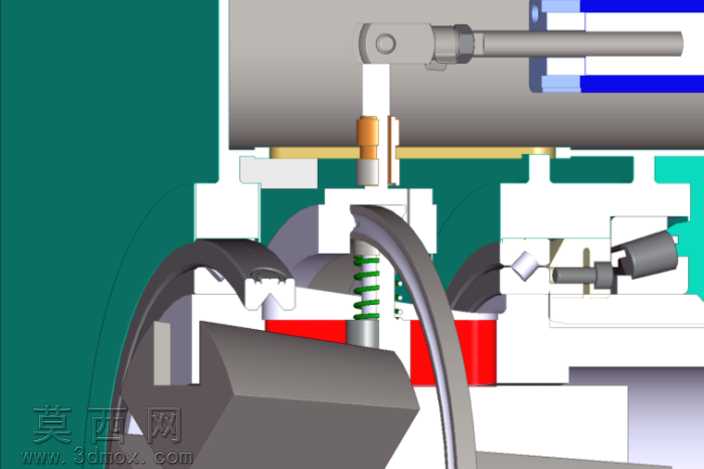

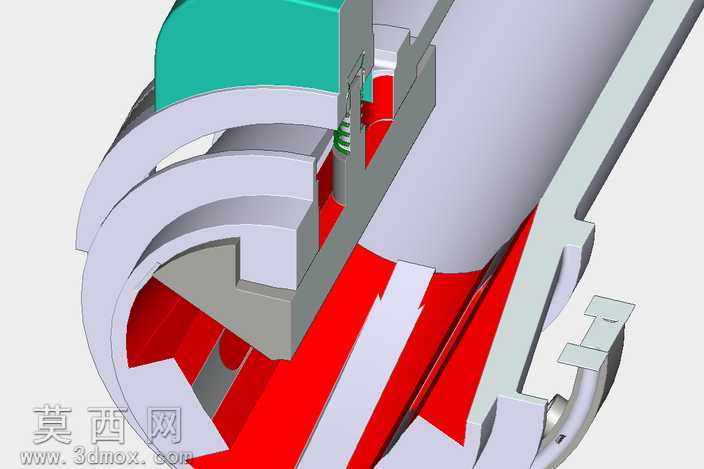

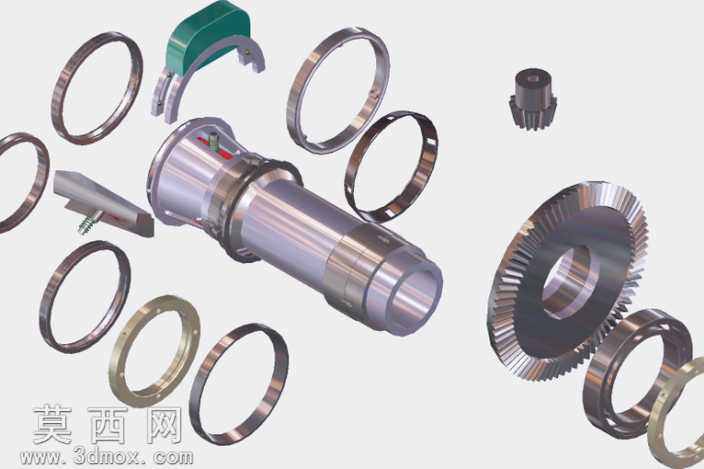

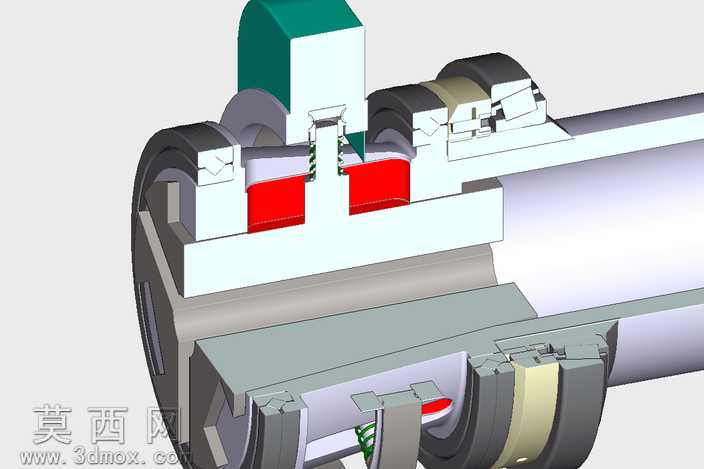

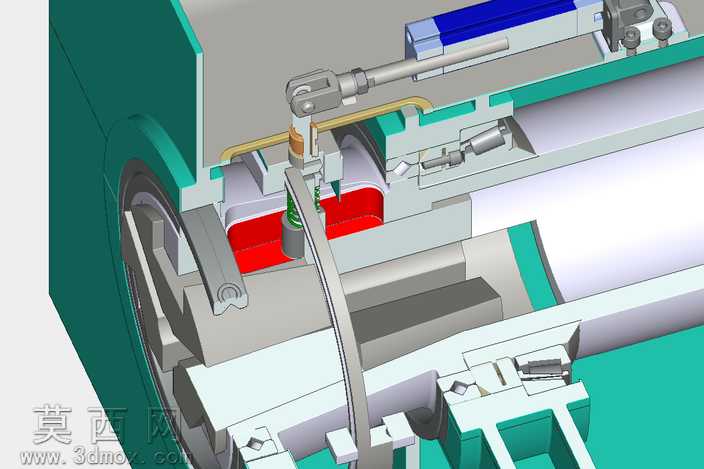

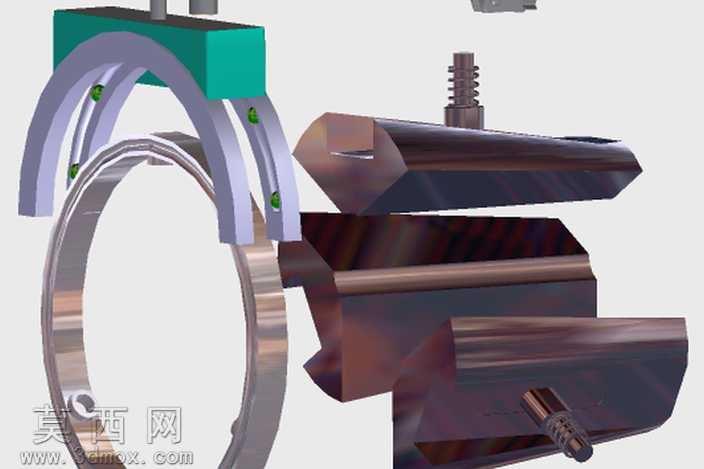

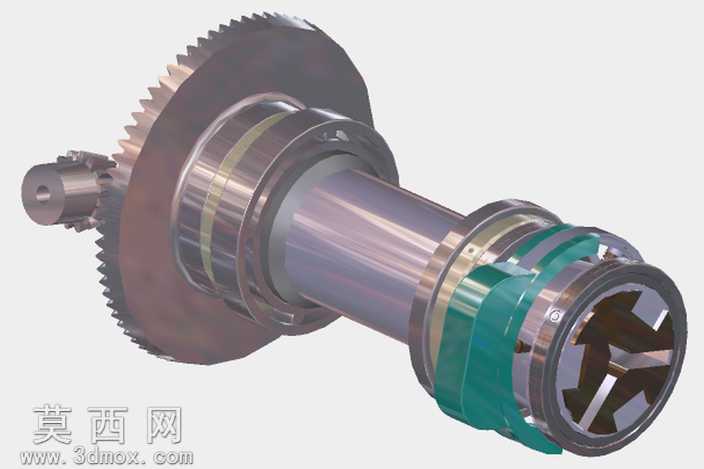

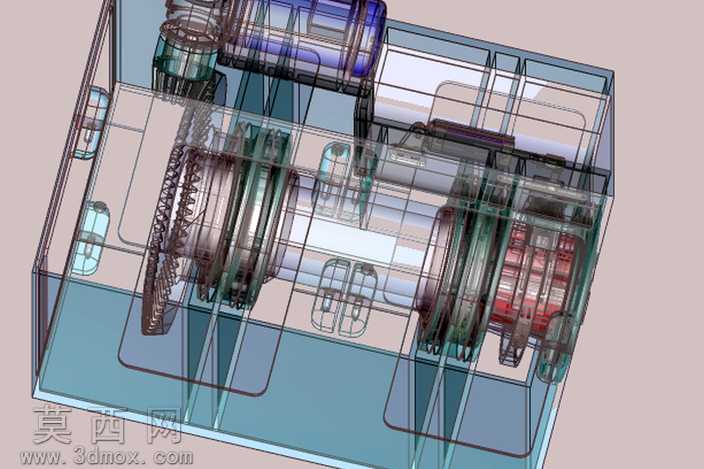

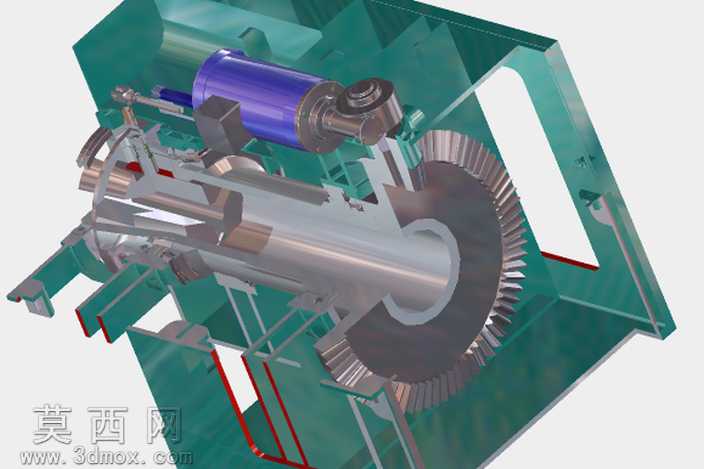

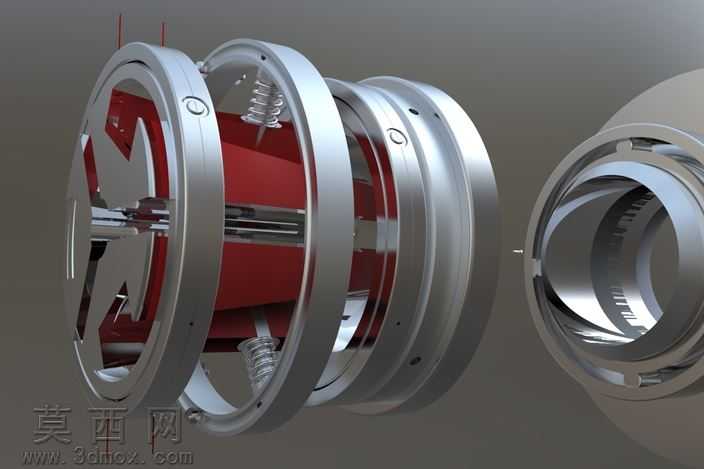

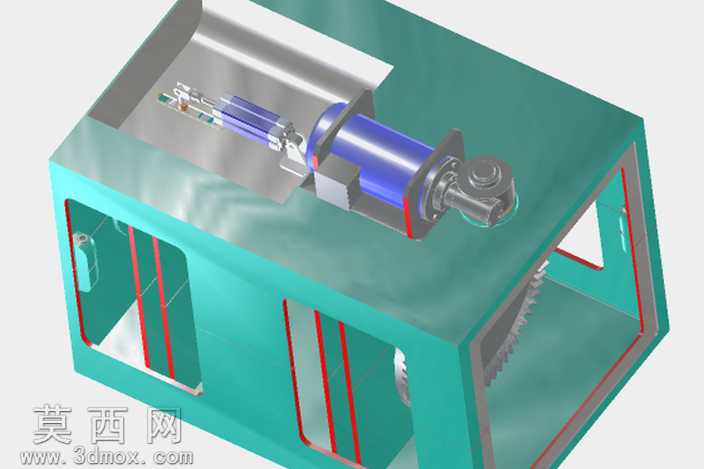

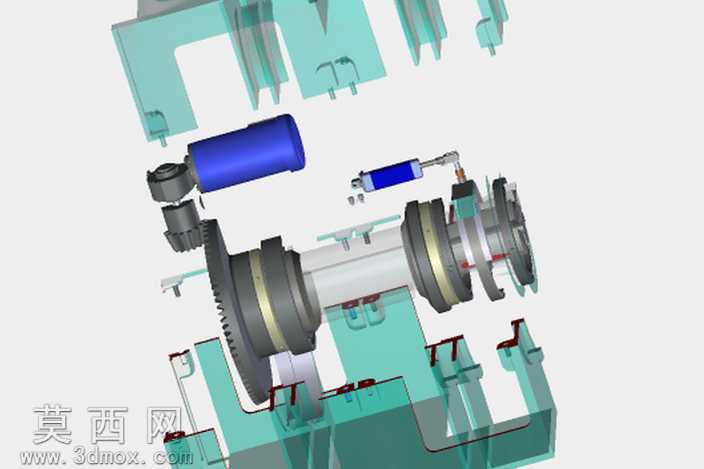

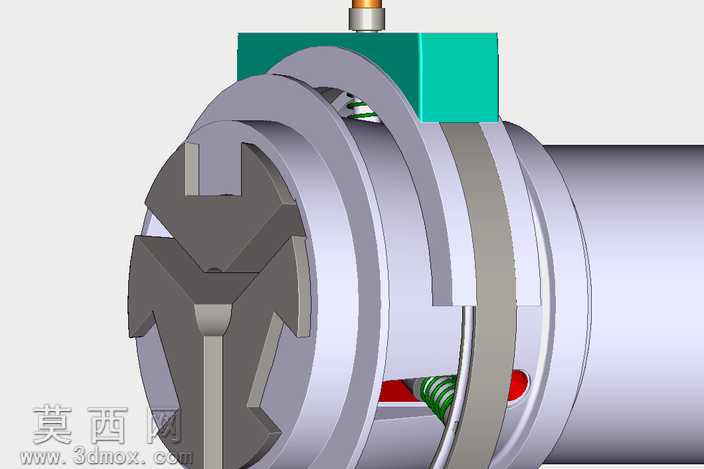

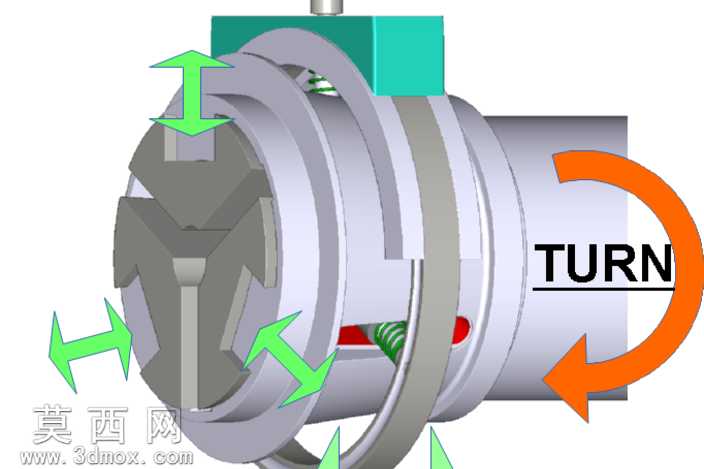

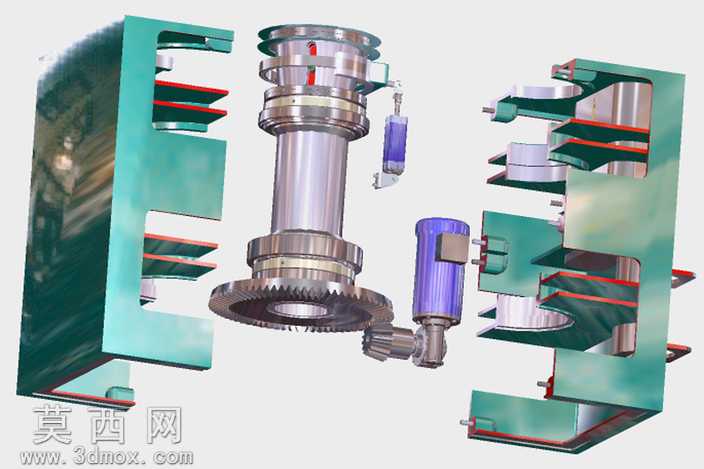

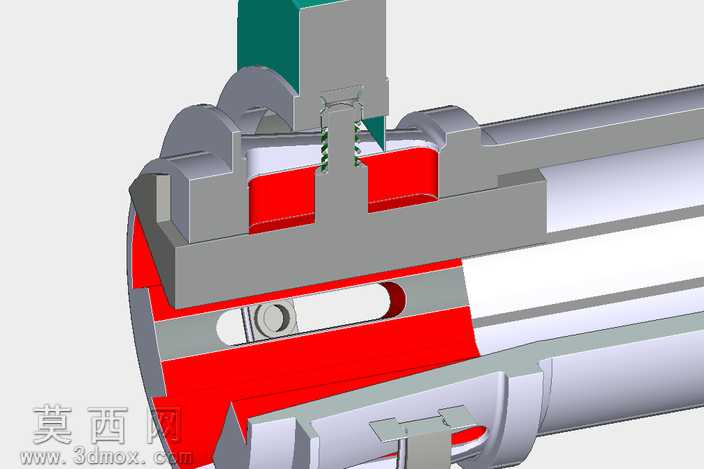

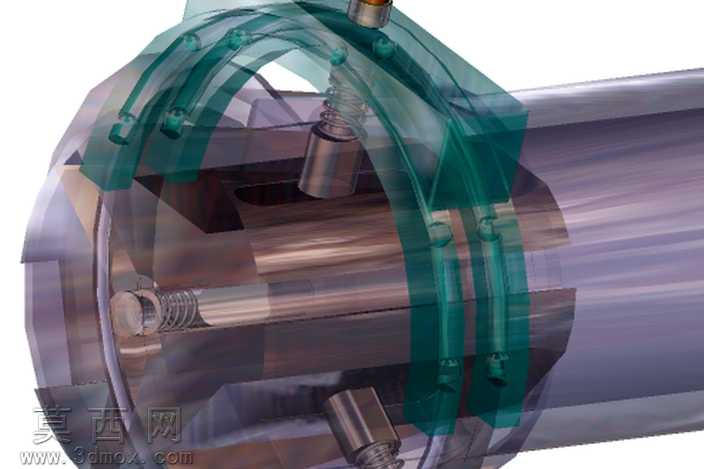

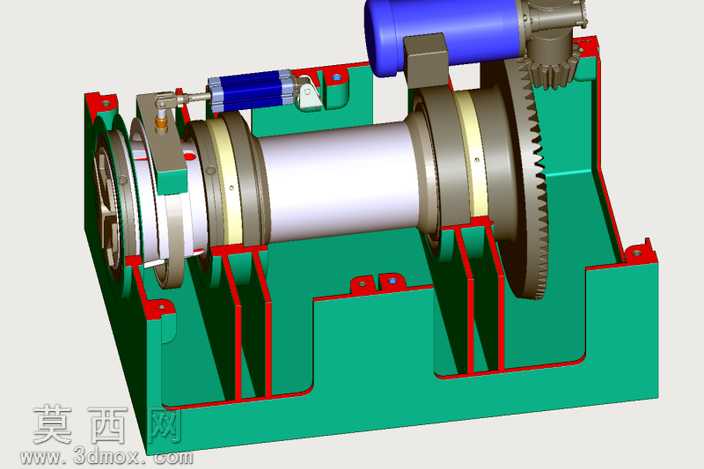

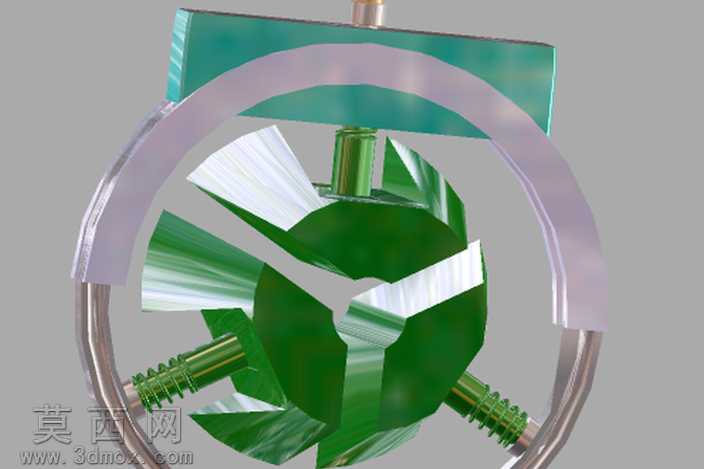

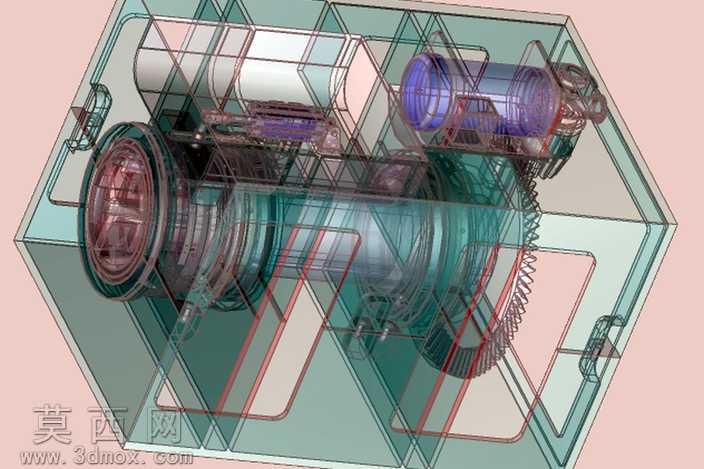

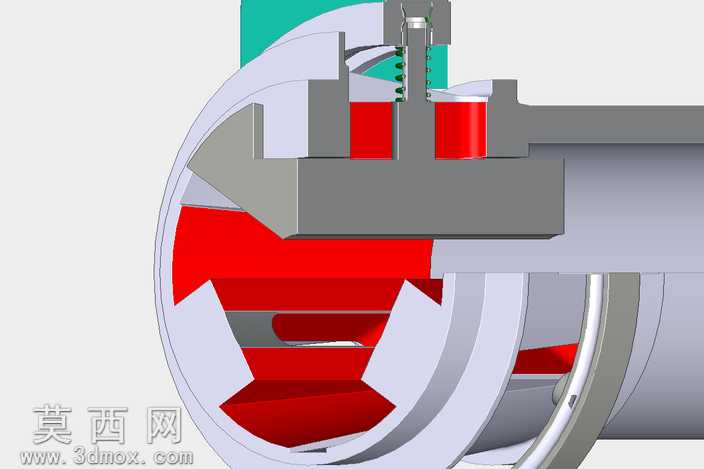

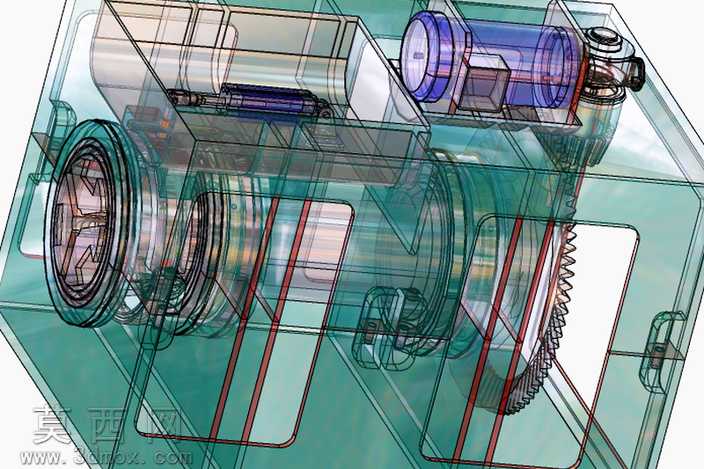

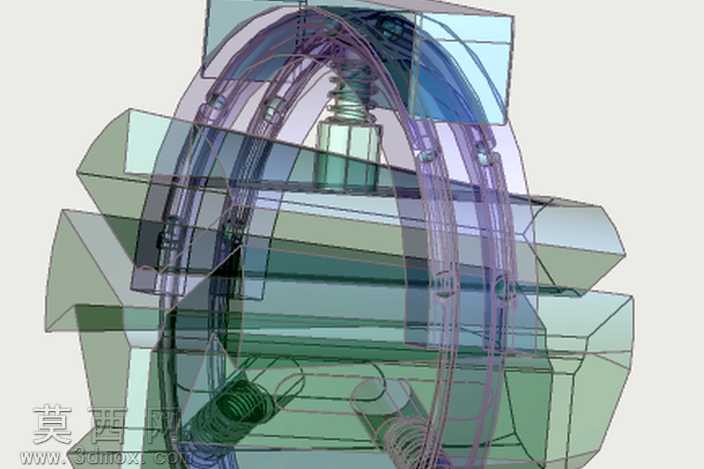

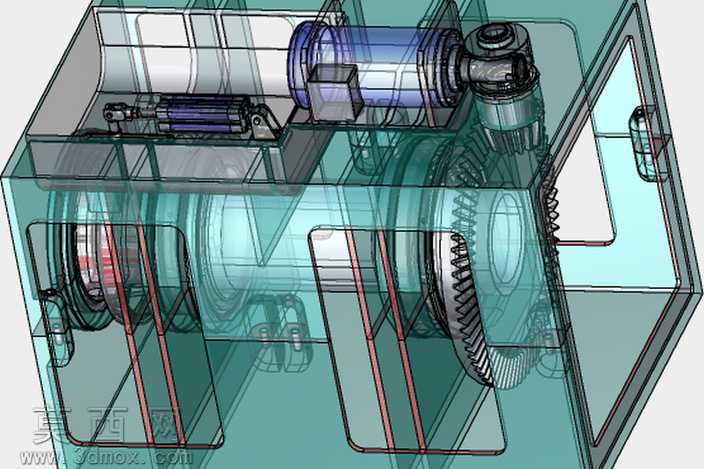

本作品为管道夹紧与牵引功能集成的工装结构三维模型，建模过程中采用自顶向下的装配设计思路，先完成整体功能布局的骨架搭建，再逐一拆分各功能零部件，确保各部件间的装配间隙、运动行程完全匹配实际工况需求。模型对所有结构细节做了完整还原，包含主轴传动组件、可换式夹头组件、轴向径向复合轴承布局、夹紧驱动单元、机架支撑结构等核心部分，未对细小结构做省略简化，可直接用于结构验证、工程出图参考。渲染阶段针对不同零部件赋予了差异化材质表现：机架支撑部分采用半透明青绿色工程塑料材质，既清晰展示内部组件布局，又能直观呈现外部防护结构的轮廓；主轴、传动齿轮、夹头基体等金属加工件赋予哑光钢材质，还原金属加工件的表面质感；驱动气缸等标准件分别做了蓝色缸体、黑色端盖、金属活塞杆的材质区分，不同材质的粗糙度、反光度参数均经过调试，让整体渲染效果层次分明，各部件功能可通过视觉快速区分。结构设计上，该装置实现了无级可调的夹紧范围，可适配不同管径的管道夹持需求，夹头采用可更换式设计，操作人员可根据待加工管道的大头尺寸自由选择适配夹头，夹钳可在主轴周向任意位置完成锁紧定位，适配不同形态管道的夹持需求；主轴采用1度步进的分度转动设计，可配合后续加工工序完成管道周向的多工位加工，轴承布局同时兼顾轴向与径向的承载能力，可承受夹紧与牵引过程中的复合载荷，避免主轴受力变形影响加工精度。建模过程中对所有运动部件做了干涉检查，验证了夹紧动作、牵引动作、主轴分度动作的全行程无干涉，各连接部位的紧固件、定位销均做了完整建模，还原了实际装配的连接逻辑，可作为同类管道加工工装的设计参考，也可用于工装原理演示、教学案例使用。
