掩蔽插头清洗设备结构设计方案

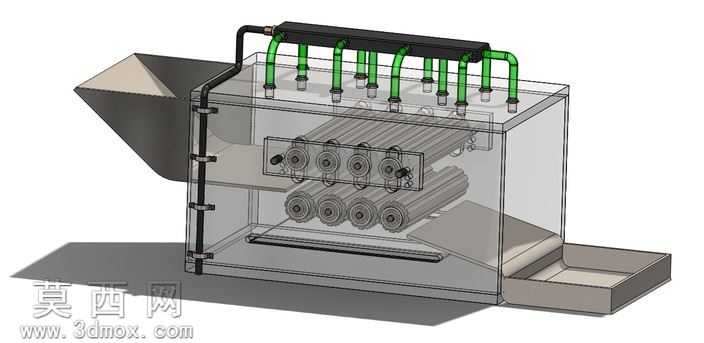

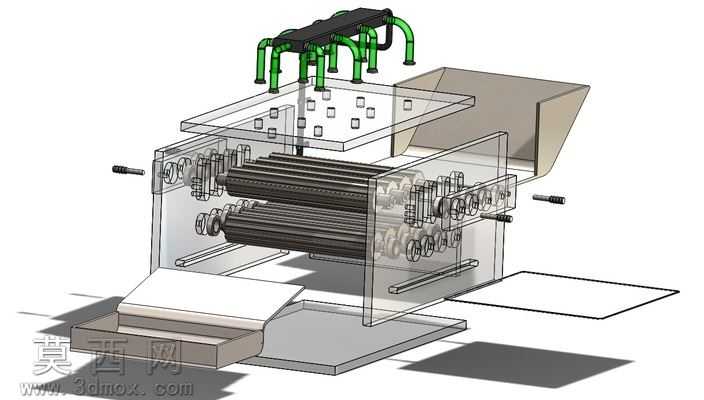

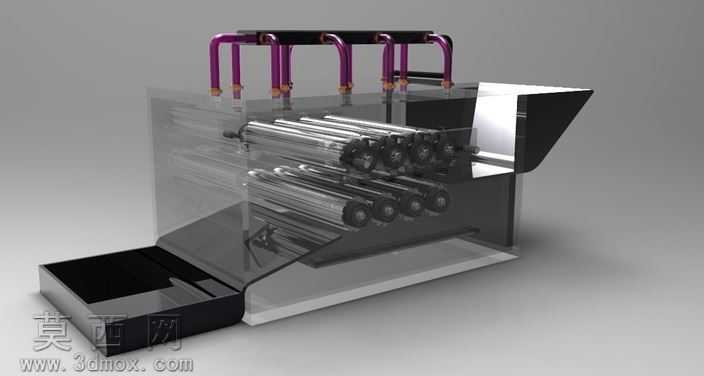

本模型采用三维参数化建模方式完成整体结构搭建，建模过程中对各功能模块进行独立零件绘制后完成装配约束，通过干涉检查验证各运动部件的行程合理性，最终通过渲染呈现设备的完整外观效果。外观材质设置上，设备外部护罩采用半透明有机玻璃材质，渲染时调整折射与透明度参数，可清晰展示内部的辊轴排布结构；进料与出料导槽采用哑光黑色工程塑料材质，还原工装设备的耐磨属性；顶部的输送管路采用紫色硬质塑料材质，搭配黑色的管路固定把手，金属辊轴部分设置金属拉丝材质，还原金属加工件的表面质感，底部机架采用哑光不锈钢材质，凸显设备的工业厚重感。结构设计上，设备整体分为进料导料区、核心清洁区、出料收集区三个功能段：进料端设置倾斜导料槽，可引导待清洗掩蔽插头顺畅进入清洁腔体；核心清洁区排布多组平行金属滚筒，滚筒间预留适配插头尺寸的输送间隙，可带动插头平稳向前输送，腔体顶部对应设置多组喷淋管路，可定向喷出清洁介质，针对插头表面的片状滚裂纹路内残留的油污进行定向冲洗，解决缝隙污渍难清理的问题；出料端设置倾斜导板与收集槽，可将完成清洁的插头统一归集。设计过程中针对不同尺寸插头的适配需求，设置了三档可调节的滚筒安装高度，通过调整滚筒的上下安装位置，适配不同规格大小的掩蔽插头通过，满足多规格产品的清洁需求。建模时按照1:2的展示比例完成整体缩放，既完整还原所有内部结构细节，又控制模型整体体量便于查看，所有管路接口、滚筒安装位、调节结构都做了细节还原，可直观呈现设备的运行逻辑：待清洁插头从进料槽送入后，由滚筒带动匀速通过喷淋区域，喷淋介质冲洗掉插头表面及缝隙内的残留油污，废液从腔体下部的网面滤网排出，清洁完成的插头沿出料导板滑入收集盒完成整个清洁流程，整体结构紧凑，功能分区清晰，可直观展示插头清洗工序的完整实现路径。
