工业车间气瓶转运专用作业机器人结构设计

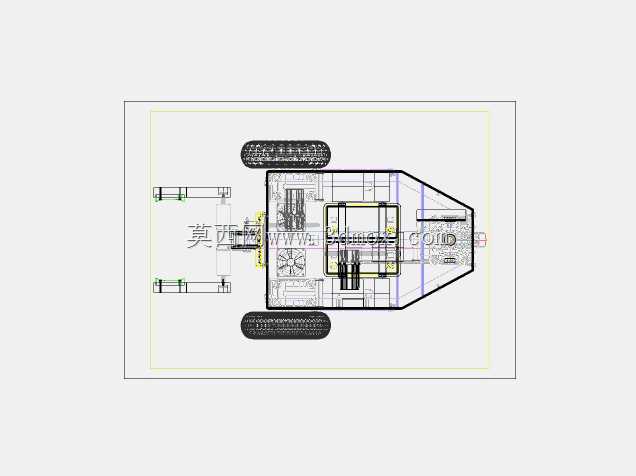

在工业气体充装、存储车间的日常作业场景中，气瓶这类圆柱形重载物料的转运一直是物流环节的痛点，传统人工配合手动液压车的转运模式，不仅需要作业人员反复对位调整，还容易在搬运过程中出现气瓶磕碰、滑落的风险，尤其在充装架与空托盘之间的短距离往复转运环节，人工作业的效率波动大，长期重复作业还容易带来职业劳损问题。这款气瓶搬运机器人的设计，正是瞄准这一细分作业场景的需求，替代人工完成气瓶在空托盘与充装架之间的往复转运作业。从结构设计逻辑来看，整机采用轮式移动底盘作为承载基础，底盘后部配置大直径驱动轮提供行进动力，前部设置万向从动轮实现小半径转向，能够适配车间内狭窄的通道转弯需求，底盘整体重心做了下沉处理，在搭载满装气瓶行进时不会出现侧倾风险。前端的叉取执行机构采用双立柱导向结构，叉臂的开口尺寸完全适配标准工业气瓶的外径范围，叉臂内侧设置有柔性限位块，叉取气瓶时能够自动对中圆柱型瓶身，避免转运过程中瓶身出现径向窜动；立柱上配置的升降驱动模组，能够将气瓶抬升足够高度，使其脱离托盘支撑面后再完成转运动作，抬升行程覆盖了常规充装架的接口高度，无需额外辅助对位即可完成气瓶的上料动作。执行机构与底盘之间设置有水平滑移导轨，能够在不移动整车位置的情况下，微调叉臂的横向位置，精准对准充装架的卡位或者托盘的放置位，减少整车反复挪位的操作步骤。设计过程中充分考虑了车间的安装与作业边界，整机的宽度控制在标准车间通道的最小通行宽度以内，长度方向预留了转向时的后轮摆幅空间，作业时的最小转弯半径能够适配充装工位之间的狭窄间距，不会在作业时剐蹭周边的充装架或者存放托盘。叉臂的最低下落高度适配常规木托盘、塑料托盘的台面高度，无需对现有车间的托盘、充装架做改造即可直接投入使用。整套机构的动力传输路径做了简化设计，移动、升降、横向微调三个动作的驱动模块独立布置，后期维护时可以单独拆解更换，不需要对整机做大范围拆解。在作业逻辑上，机器人完成一次气瓶转运的流程为：行驶至空托盘位置对位→叉臂下降至托盘间隙→抬升气瓶锁定→行驶至充装架位置→横向微调对位→举升气瓶至充装架接口高度→推进完成上料→退出叉臂返回托盘位置，整个流程不需要人工辅助对位，能够连续完成多工位的气瓶转运作业，大幅降低车间内重载物料转运的人工作业强度，也减少了人工搬运过程中可能出现的安全隐患。
