工业仓储带门周转货架结构设计

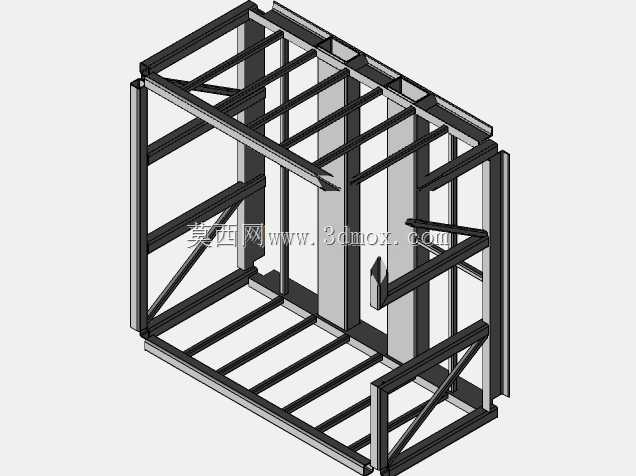

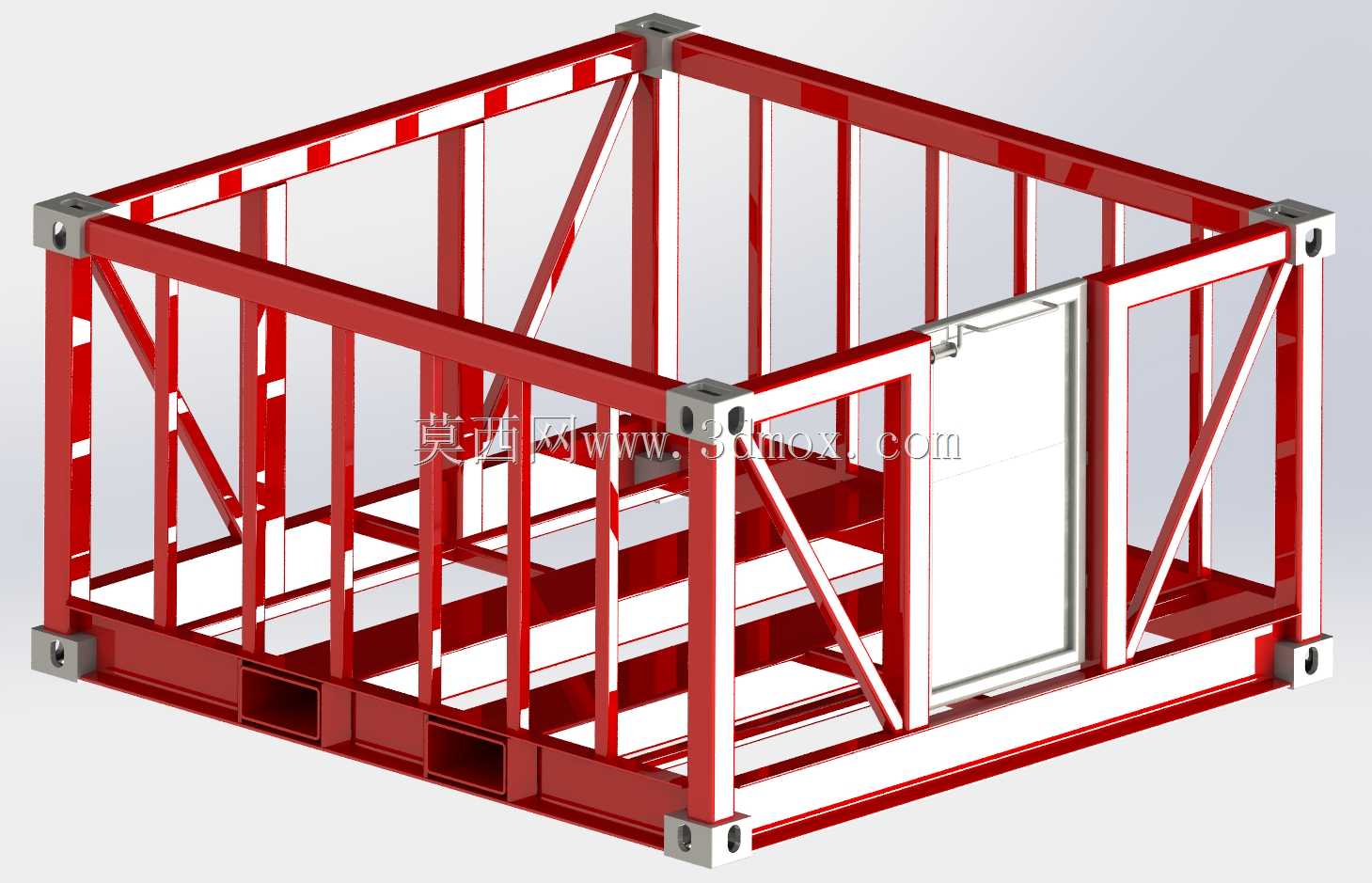

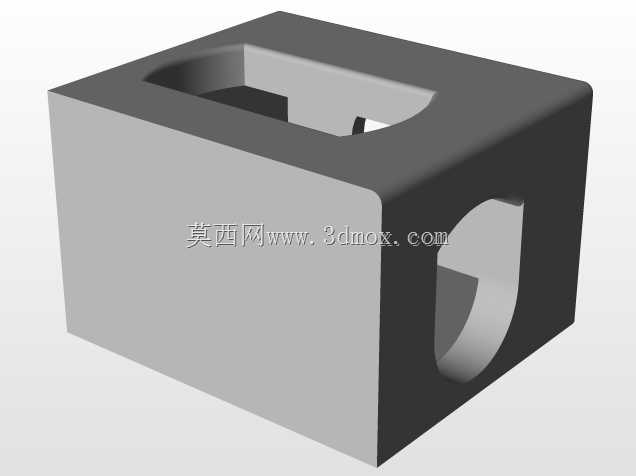

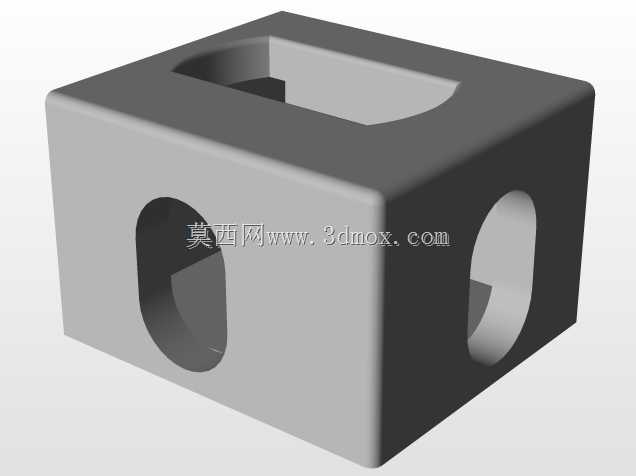

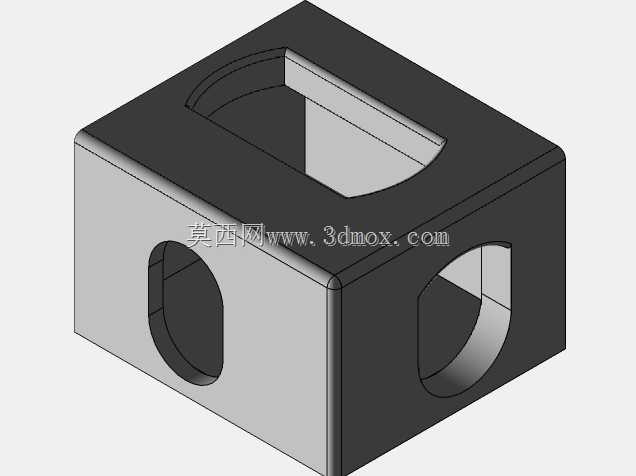

这款带侧门的金属仓储周转架，主要面向生产车间线边缓存、立体仓库高位存储、跨厂区物料周转等场景设计，适配标准叉车作业孔位，可满足多层堆垛、带锁封闭存储的实际使用需求。整体框架采用矩形钢管焊接成型，边角位置设置一体式堆垛定位角件，上下堆叠时可实现精准对位，避免堆垛偏移引发的安全隐患，堆垛层数可根据单架额定载荷匹配，常规工况下可满足四层满载堆垛的强度要求。侧面设置可开合的带锁门体，门体采用铰链与主框架连接，关闭后可通过插销锁止，避免存储过程中物料滑落，同时无需整体搬移上层架体即可取放下层物料，适配零散小件、带包装工件的存取作业需求。框架侧面布置斜向加强筋，对应叉车作业时的受力方向做补强处理，抵消叉车转运过程中的侧向冲击力，底部承托结构采用型钢焊接成网格状托面，既保证承载面的平整度，避免小件物料掉落，又能降低整体自重，减少无效载荷占比。设计过程中优先考虑与标准物流器具的适配性，底部叉车间距适配国内通用1.5吨到3吨手动、电动叉车的叉齿尺寸，外部轮廓尺寸匹配标准托盘的周转边界，可直接适配现有自动化立体库的货位尺寸、输送线宽度参数，无需额外调整仓储设备参数即可直接投入使用。框架表面采用喷塑处理，对应仓储场景的防潮、防磕碰需求，所有焊接位置做打磨去毛刺处理，避免划损工件包装或划伤作业人员。门体开合角度可达到180度，完全打开后门板可贴合架体侧面，不会占用通道空间，适配狭窄通道内的存取作业。整体结构采用模块化焊接思路，所有管材下料尺寸统一，减少非标件占比，生产加工时可批量下料、组焊，降低加工成本，后期若出现局部杆件变形，可通过替换对应杆件完成维修，无需整体报废。在受力校核阶段，重点对底部托梁、角件位置、斜撑节点做有限元验证，确保满载状态下框架挠度控制在允许范围内，长期使用不会出现永久性变形，角件位置的堆垛接触面做加厚处理，承受上层架体满载压力时不会出现凹陷变形。
