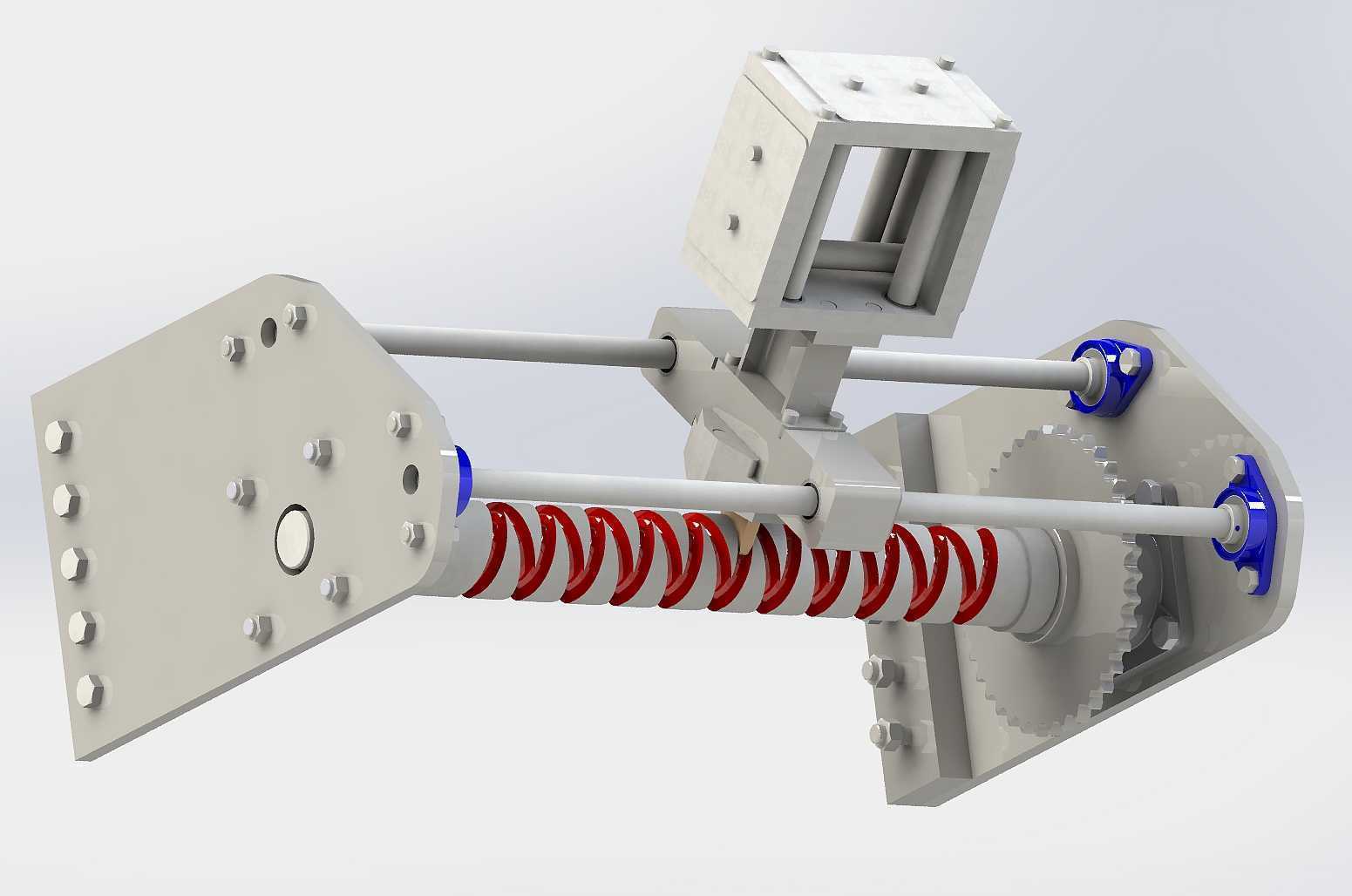

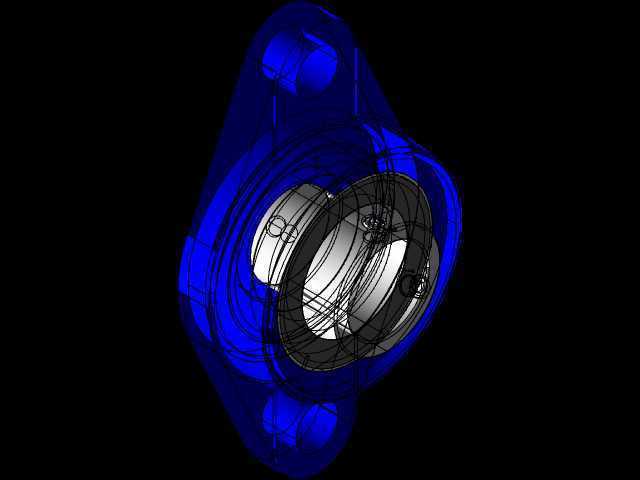

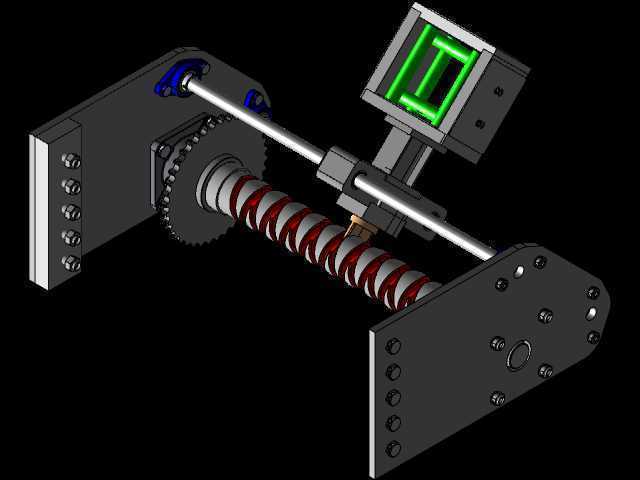

这套传动执行组件的设计初衷,是面向中小型自动化产线里需要精准直线往复位移的工位做适配,常见的应用场景包括电子元器件装配工位的工件推送、包装产线的物料挡停与分料、小型检测设备的探头进给机构,相比传统气缸驱动的位移结构,这套纯机械联动的结构不需要额外布置气源管路,也不会出现气动元件常见的爬行、行程末端冲击问题,在需要多点位停留、位移精度要求在0.1mm级别的工位上适配性更强。从结构布局来看,整套组件采用双光轴导轨做承载导向,两根平行布置的镀铬光轴穿过滑动座的直线轴承内孔,光轴两端通过带蓝色密封端盖的支撑座固定在端部安装立板上,这种双轴导向的布局可以承受一定的偏载力矩,避免滑动座在单侧受力时出现卡滞,

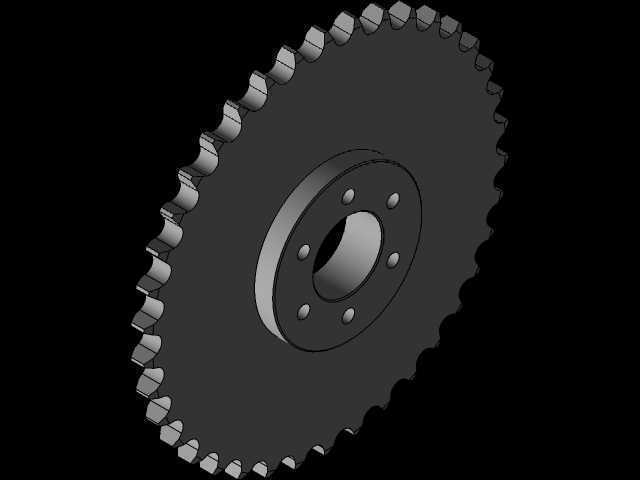

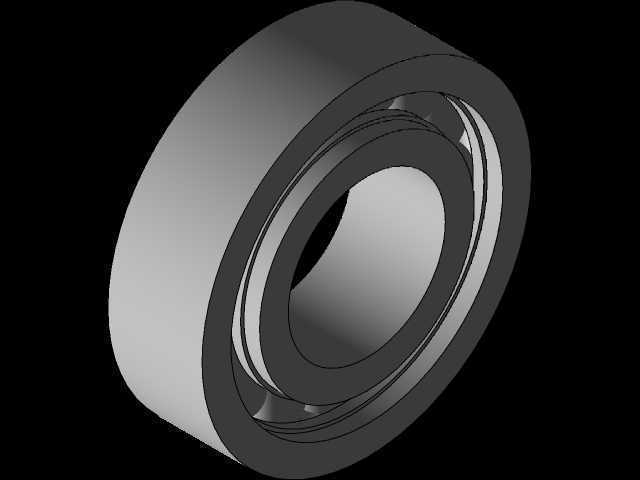

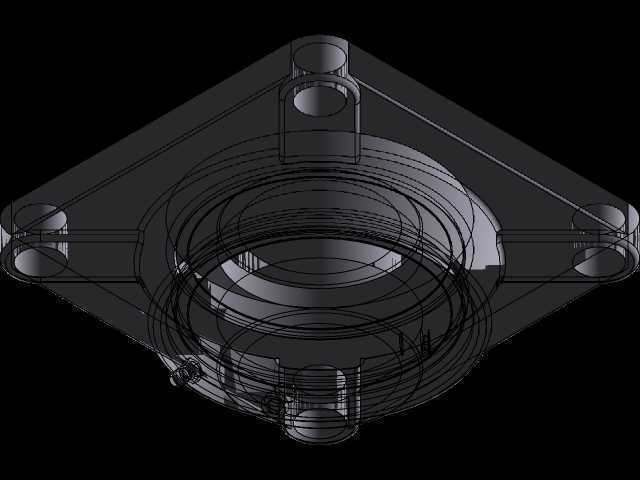

相比单导轨的结构抗偏载能力提升40%左右,适合安装端需要挂载小型夹具、检测探头等带偏心负载的场景。核心的动力传递路径里,滑动座下方和滚珠丝杠的螺母座做刚性连接,丝杠一端通过轴承座固定在端部立板上,轴端安装直齿圆柱齿轮,和外部输入轴的齿轮形成啮合传动,当外部动力输入带动齿轮旋转时,丝杠同步转动,带动滑动座沿着光轴做直线往复运动,齿轮啮合的传动间隙可以通过调整端部安装座的位置做补偿,保证反向传动时的空程量控制在合理范围内。端部的安装立板采用整块铝合金铣削加工,板面上预留了多组螺栓安装孔,既可以通过孔位把整套机构固定在设备的型材机架上,立板外侧预留的方形安装座也可以用来固定驱动电机或者手动操作的手轮,适配电动、手动两种驱动模式,
不需要额外做转接件加工。滑动座上方的方形安装支架采用分体式螺栓连接结构,支架的四个立面都预留了标准的螺栓孔位,用户可以根据实际挂载的工件形状调整安装面,不需要重新加工滑动座本体,这种模块化的安装设计可以减少现场改制的工作量,适配不同的工装挂载需求。设计过程中特意做了安装边界的尺寸控制,整套机构的总宽度控制在200mm以内,总长度可以根据实际需要的行程调整光轴和丝杠的长度,标准款的有效行程覆盖50mm到300mm的常用区间,安装时只需要保证两端立板的安装面平行度公差在0.05mm以内,就可以保证滑动座运行顺畅,不会出现光轴和轴承的偏磨问题。丝杠采用大导程的冷轧滚珠丝杠,传动效率在90%以上,手动驱动时操作力很小,

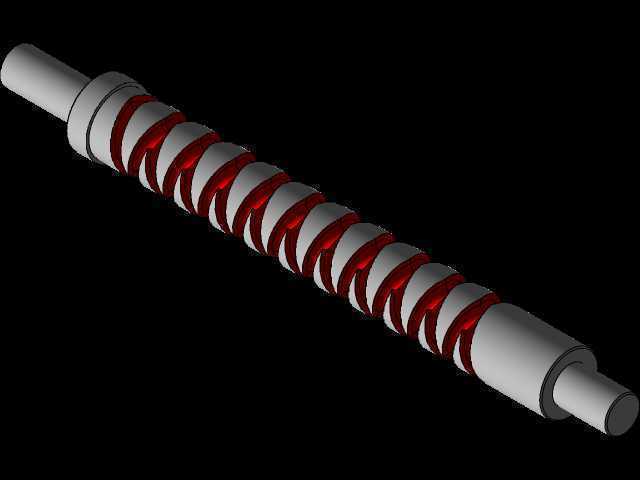

电动驱动时也可以降低电机的输出扭矩要求,丝杠表面的红色防护套是柔性伸缩防护罩,可以在滑动座移动时覆盖裸露的丝杠螺纹表面,避免车间里的粉尘、切削碎屑落到丝杠滚道里,延长丝杠和螺母的维护周期,在有少量切削液飞溅的机加工辅助工位上也能稳定运行。整套结构的所有连接螺栓都采用内六角圆柱头螺钉,沉头孔布置在安装面的内侧,不会突出安装平面影响外部工件的固定,齿轮啮合位置预留了润滑脂加注的间隙,日常维护时只需要定期在齿轮齿面和丝杠滚道涂抹锂基润滑脂,就可以保证长期运行的磨损量在允许范围内。和市面上常见的标准滑台模组相比,这套结构没有采用一体化的铝型材本体,而是采用分立的立板加光轴支撑结构,用户可以根据现场的安装空间灵活调整两端立板的固定位置,甚至可以把两端立板直接固定在现有设备的机架壁面上,不需要额外采购模组安装底座,在设备改造、旧工位升级的场景下成本优势更明显,结构的拆解维护也更方便,出现零件磨损时不需要整体更换模组,只需要单独更换磨损的光轴、丝杠或者齿轮件就可以恢复性能。
