1.5吨料仓吨袋拆包卸料装置结构

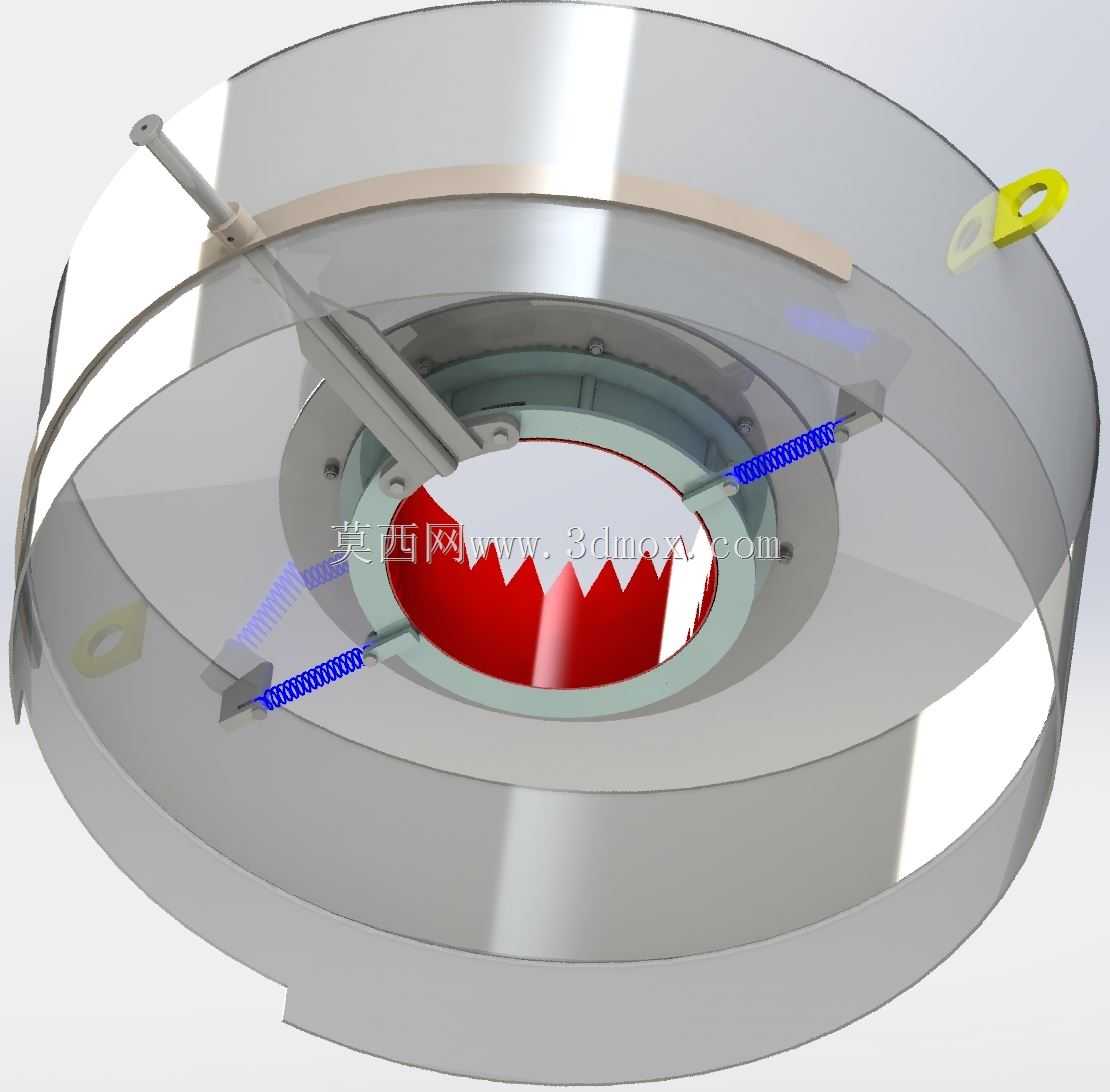

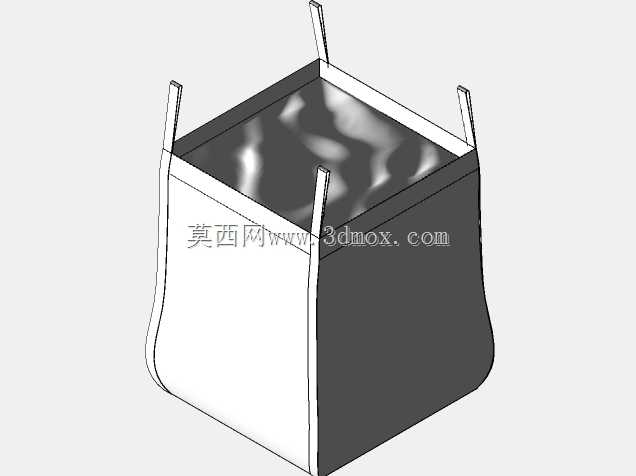

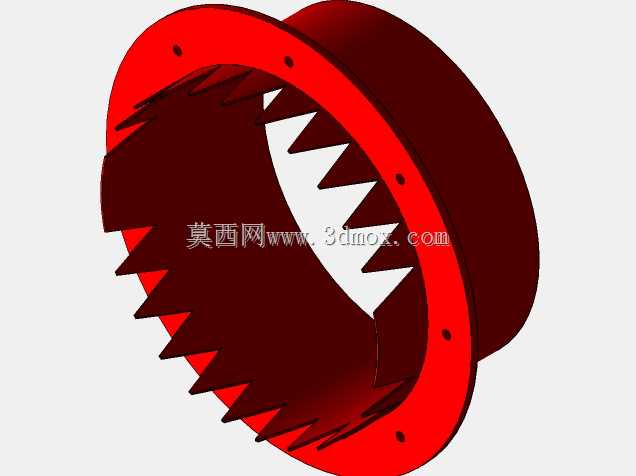

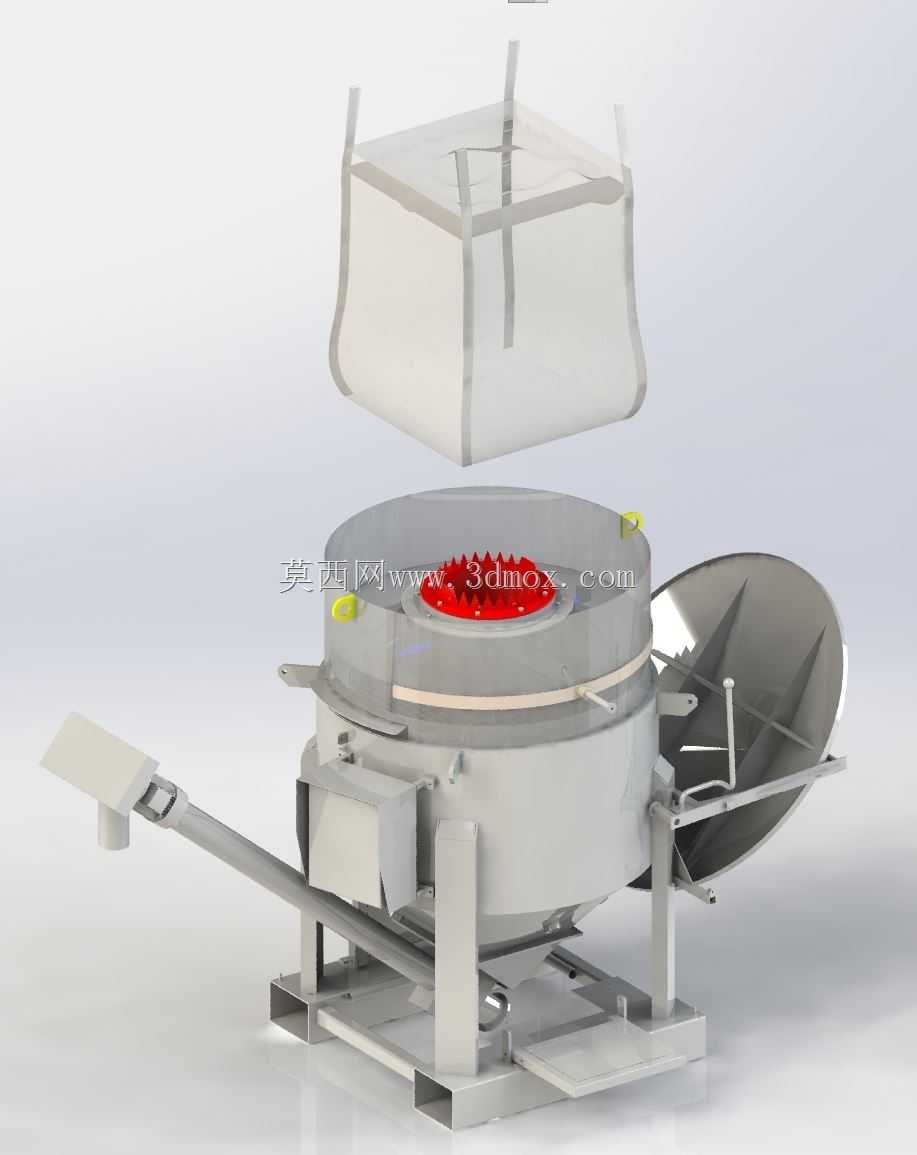

　　在粉体、颗粒散料的生产转运场景里，吨袋包装的物料卸料一直是车间扬尘管控、投料效率提升的核心痛点，这套适配1.5吨级料仓的吨袋拆包装置，就是针对密闭工况下的散料投料需求做的结构设计。从现场安装边界来看，整套装置直接架设在储料仓的顶部进料口位置，底座采用方管焊接的框架式支撑结构，支腿的安装孔位完全匹配常规1.5吨锥底料仓的顶部法兰尺寸，不需要额外做现场的钢结构改制，整体安装高度控制在操作人员站在常规操作平台就能完成吨袋挂钩、辅助操作的范围，不会额外增加车间的竖向空间占用。装置的核心破袋结构设置在料仓进料的中心位置，采用带锯齿的旋转破刀组件，当吨袋通过上方的吊装结构落到装置承托面时，破刀会在吨袋自重的作用下先划破袋底的中心区域，

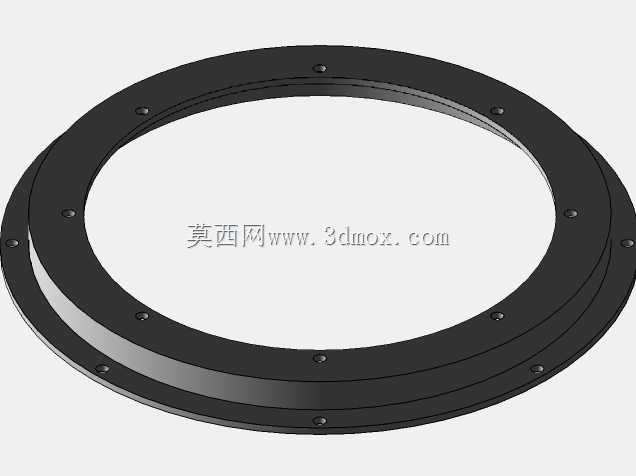

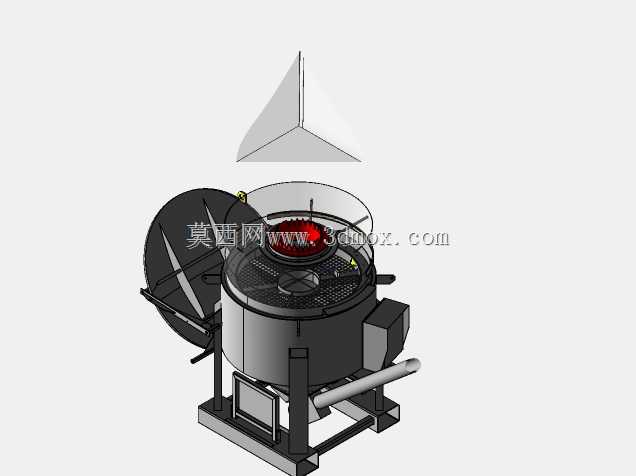

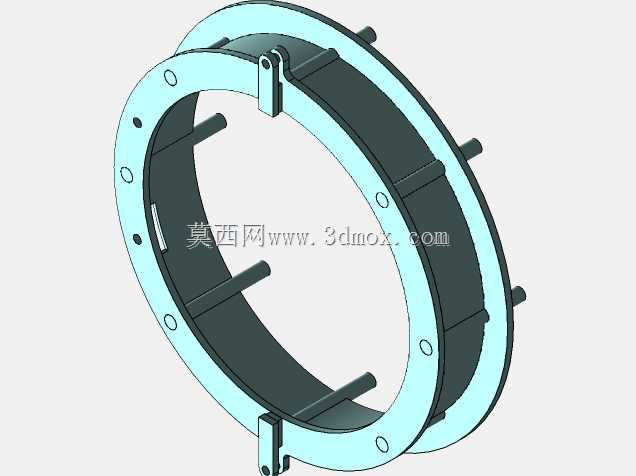

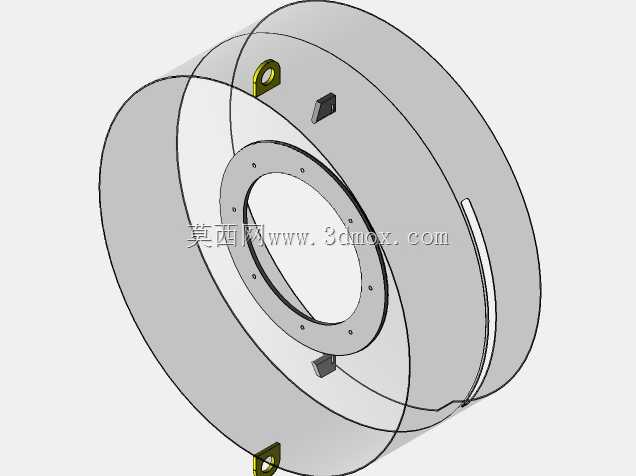

　　配合周边的导流结构，让物料顺着破口均匀落入下方料仓，不会出现物料偏载堆积堵料的问题。考虑到拆包过程的扬尘控制，装置的承料盘周边设置了一圈密封压边结构，当吨袋落下时，袋身的下边缘会被压边结构和承料盘紧密贴合，形成相对密闭的卸料空间，拆包产生的扬尘不会从吨袋和装置的衔接缝隙外溢，完全适配食品、化工、建材等对车间粉尘浓度有严格管控要求的生产场景。装置侧面设置的斜向溜槽结构，是专门为吨袋内残留物料的清理、以及小袋补料预留的通道，不需要额外拆开装置的密封结构就能完成辅助投料操作，日常生产过程中如果遇到吨袋物料结块、需要人工辅助疏通的情况，也可以通过这个溜槽完成操作，不用登高攀爬料仓，降低了现场操作的安全风险。侧边的翻盖式防护结构，

　　一方面可以在设备停机的时候盖住破袋组件的区域，避免杂物落入料仓污染物料，另一方面在设备运行过程中，如果出现袋体碎片掉落的情况，防护结构的格栅可以拦截大块的编织袋碎片，防止碎片进入下游输送设备造成卡堵。整个装置的支撑框架做了等强度的结构优化，支腿和承料盘之间的加强筋布局完全按照1.5吨满载吨袋的动载荷做校核，即使是吊装落袋的时候出现一定的冲击载荷，框架结构也不会出现变形、焊缝开裂的问题。承料盘的盘面采用倾斜角度设计，落下来的物料不会在盘面积存，每次拆包完成后盘面残留的物料量控制在极低的水平，减少了不同批次物料切换时的混料风险，也降低了操作人员日常清理的工作量。和常规的简易吨袋拆包装置相比，这套结构把破袋、密封、导流、

　　防护的功能全部集成在一个整体框架上，不需要在现场做多个部件的拼接安装，吊装到位之后只需要和下方料仓做法兰固定、和车间的除尘管路做对接就能投入使用，安装调试的周期比分体式结构缩短60%以上。针对不同流动性的物料，破刀组件的锯齿高度、排布角度都做了模块化的设计预留，如果是流动性较好的塑料粒子、粮食类物料，可以更换齿高较低的破刀，避免破袋过程中袋体撕裂过度产生过多碎片；如果是流动性较差、容易结块的粉体物料，可以更换齿高更高、带搅拌辅助结构的破刀组件，在破袋的同时对结块物料做初步打散，减少下游料仓堵料的概率。装置的所有和物料接触的部位，都采用圆弧过渡的结构设计，没有直角积料的死角，不管是日常清理还是换料清洗，都能快速把残留物料清理干净，完全满足有清洁生产要求的工况使用。在吊装对接的位置，装置上方预留了和常规吨袋吊架匹配的挂钩定位点，吨袋吊装到位之后可以直接挂在定位点上，不需要人工反复调整吨袋的位置，就能保证袋底中心正好对准破刀组件的中心，避免因为吨袋偏移导致破口位置不对、物料撒漏的问题。
