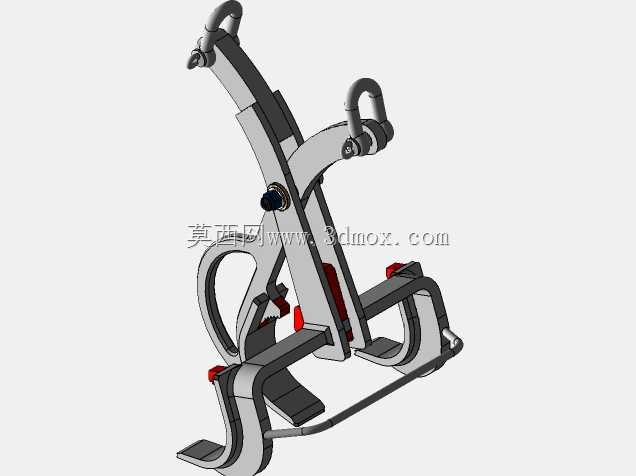

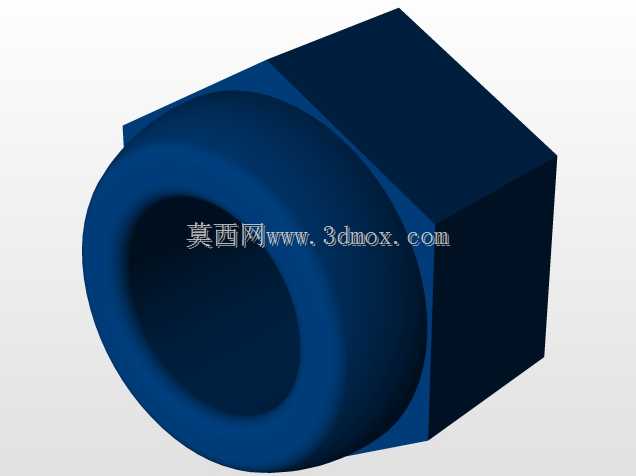

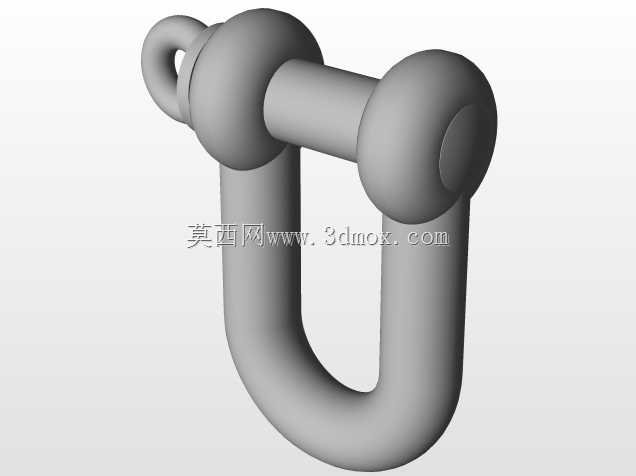

在机械加工、工装夹具定位、工位物料转运等场景中,这类钳制提手是兼顾夹持固定与手动提拿功能的常用构件,很多一线装配工位、小型工装的快速锁紧环节都会用到这类结构,它不需要额外配套复杂的动力源,纯手动操作就能完成对工件的夹紧与松脱,同时集成的提手结构可以直接带动被夹持件完成短距离移位,省去了额外加装吊环、握把的工序。从实际使用的工况来看,这类构件常被用在小型焊接工装的快速压紧、钣金件周转过程中的临时夹持、检具上的可拆式定位模块提拿等场景,相比单独的钳制夹具和单独的提手,一体化的结构减少了装配环节的紧固件数量,也避免了多个零件拼接带来的间隙晃动问题,在频繁手动操作的工位上,这种一体化结构的故障率比拼接式结构低不少,长期使用不会出现连接螺丝松动导致的夹持偏移。
设计这类结构的时候,首先要考虑的是夹持面的受力分布,钳口的咬合面不能做成完全平面,要根据常用被夹持件的材质做对应的纹路处理,比如针对金属件的夹持可以做细齿滚花,增大静摩擦系数,避免提拿过程中工件滑脱,针对非金属件比如塑料、薄铝板的夹持,就要在钳口处预留软质垫片的安装槽,防止夹持力过大压伤工件表面。钳体的转轴位置是整个结构的受力核心,设计时要计算手动施力下的杠杆比,保证普通人单手施加150N左右的握力时,钳口能输出不低于800N的正压力,满足常规20kg以内工件的夹持提拿需求,同时转轴处要做耐磨衬套的安装位,避免长期转动磨损导致钳口错位,衬套优先选用自润滑铜套,不需要频繁加注润滑脂,适合车间多粉尘的工况。
提手部分的外形要贴合人手握持的弧度,不能做成尖锐的直角边缘,所有握持接触的棱边都要做R2以上的圆角倒钝,防止操作时划伤手掌,提手的内部空腔要做等壁厚设计,壁厚控制在3-4mm之间,如果是采用铸造工艺加工,要在壁厚过渡位置做铸造圆角,避免出现缩孔、砂眼等缺陷,如果是采用型材机加工的方式,就要在非受力面做减重槽,在保证结构强度的前提下降低整体重量,单手操作时的疲劳度会明显降低。安装边界方面,这类钳制提手的整体闭合状态下的外形尺寸控制在150mm长度、60mm宽度、80mm高度范围内,不会占用过多的工装安装空间,钳口的最大张开距离设计为35mm,可以覆盖绝大多数小型工装板、钣金件、型材的夹持厚度需求,钳体尾部的锁紧扳把位置要做限位结构,当夹持到位后扳把能形成自锁角度,不会因为工件自重或者轻微晃动导致松脱,不需要额外加装锁扣结构就能保持夹持状态。
从结构细节来看,钳体的两个臂在受力时的变形量要控制在0.1mm以内,所以在臂的截面设计上采用工字形截面,相比等厚度的矩形截面,在相同重量下抗弯强度提升40%左右,适合频繁受力的使用场景。钳口的开合角度要做限位,最大张开角度不超过45度,防止操作时张开过大导致转轴脱出,同时在提手的握持位置做防滑纹理,即使手上沾有切削液或者油污,也能保证握持时不会打滑。在实际选型适配的时候,要注意这类结构的安装孔位预留,钳体的固定侧可以根据使用需求选择侧面安装或者底面安装,安装孔采用沉头孔设计,装配后螺丝头不会突出表面,避免操作时刮擦工件或者划伤操作人员。这类结构在三维建模过程中,要重点验证转轴处的配合间隙,转动副的间隙控制在0.02-0.05mm之间,间隙过大会导致夹持时晃动,间隙过小会导致转动卡滞,尤其是在车间温度变化较大的场景下,要考虑材料热胀冷缩带来的尺寸变化,避免低温下转动不灵活、高温下间隙过大的问题。另外,整个结构的外露表面都要做发黑或者喷塑处理,提升防锈能力,适合车间潮湿、多切削液的使用环境,不需要频繁做表面维护就能长期保持外观和使用性能。
