手推式机动农用喷雾打药设备结构

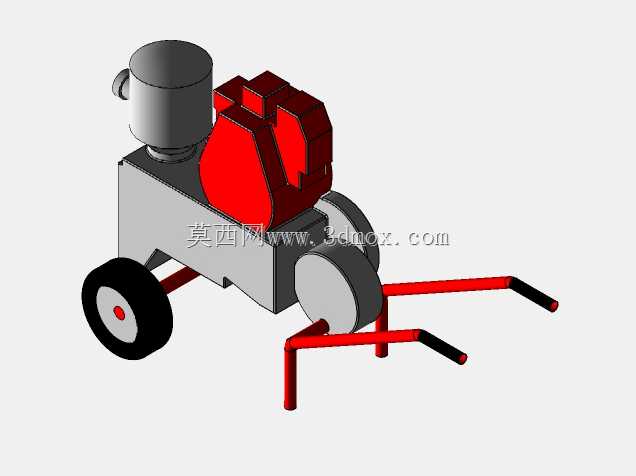

这款手推式机动打药设备的三维结构，主要面向丘陵、平原区域的小规模种植户植保作业场景，也可适配城镇绿化消杀、畜禽养殖场地防疫消毒的作业需求，相比传统背负式打药设备，其依托轮式行走结构大幅降低作业人员的劳动强度，单台设备单次装药可覆盖十亩左右的大田作业范围，作业效率是手动背负式设备的四到六倍。从结构布局来看，设备采用分体式动力与药箱布置方案，上部靠前位置为四冲程小型汽油动力单元，采用红色护罩覆盖散热区域，既可以避免作业过程中树枝、杂草剐蹭动力部件的散热鳍片，也能防止药液飞溅到动力高温区域引发安全隐患；动力单元后侧紧邻立式圆柱形药箱，药箱顶部设置大口径加液口，加液口带内置滤网结构，可在配药加注过程中过滤药液中的未溶解药渣、杂质，避免后续管路堵塞，药箱底部通过快接结构与出液管路连通，减少药液残留的同时也方便后期排空清洗。行走部分采用单前轮加双后轮支撑的轮组布局，前轮为实心橡胶轮，轮芯带简易滑动轴承结构，可实现360度转向，适配田埂、林间狭窄区域的转向需求；后轮采用宽幅橡胶轮，接地比压小，在松软耕地、雨后泥泞地块行走时不易陷车，轮组安装位置低于设备主体机架，将整机重心压低，在坡地作业时可降低侧翻风险。设备后部延伸出双杆式扶手结构，扶手末端套有防滑橡胶套，扶手高度设置在成年人腰部位置，作业人员推行时无需弯腰，长时间作业不易产生疲劳，扶手杆上预留了开关、油门调节的安装位，可将控制部件集成在扶手区域，作业过程中无需俯身操作设备主体。从设计思路上，这款设备优先考虑了户外作业的可靠性与维护便捷性，动力单元与药箱之间预留了足够的散热间隙，避免动力单元的高温传导给药箱导致药液升温变质，同时也方便维修人员伸手进入间隙调整动力的皮带张紧度、更换火花塞等易损件；机架主体采用方管焊接结构，所有焊接位置做了圆角过渡处理，没有尖锐外凸的棱角，避免作业过程中剐蹭操作人员或者勾挂作物枝条。设备的安装边界尺寸控制在长1.2米、宽0.6米、高0.9米的范围内，可直接通过普通农户家的院门、果园的行间通道，也可以放置在普通电动三轮车的货箱内进行跨地块转运，不需要额外的大型运输车辆配套。功能层面，动力单元通过皮带传动连接高压柱塞泵，柱塞泵进水端直接连通药箱底部，出水端通过高压软管连接手持喷杆，可实现高压雾化喷雾，雾滴直径可通过喷杆端头的喷头调节，适配不同作物的打药需求，比如给低矮蔬菜打药时可调成细雾状态提升药液附着率，给高大果树打药时可调成柱状射流提升喷射高度；设备的泵体位置设置了回水调压结构，可根据作业需求调整喷雾压力，多余的药液通过回水管路直接回流到药箱内部，同时起到搅拌药箱内药液的作用，避免可湿性粉剂类农药在药箱底部沉淀导致药液浓度不均。在细节结构上，药箱侧面设置了透明液位观察管，作业人员可随时观察剩余药量，提前做好配药准备，不用反复打开药箱盖查看；机架底部设置了驻车支撑脚，在设备停放或者加药时，可将支撑脚放下，避免设备前倾或者后翻；所有管路接头都采用标准快插接头，后期更换管路、喷头时不需要专用工具，徒手即可完成拆装更换，适合户外作业现场的快速维修。
