锡膏存储用先进先出斜槽式机架结构

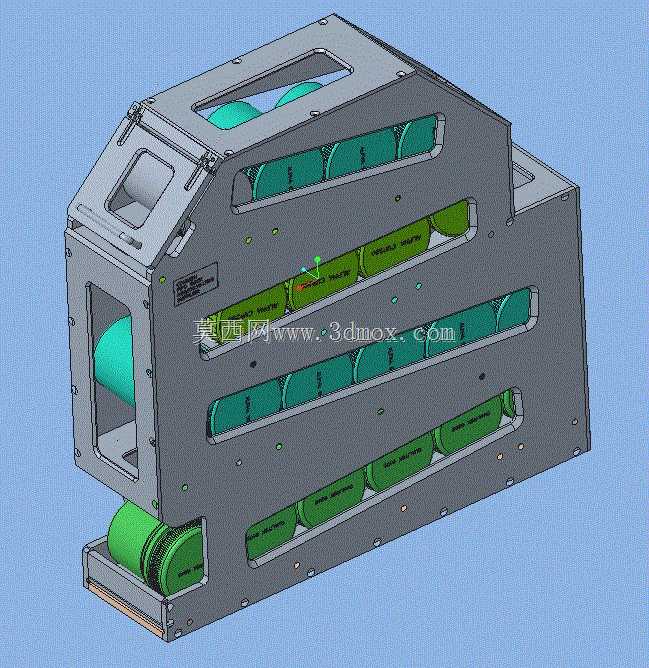

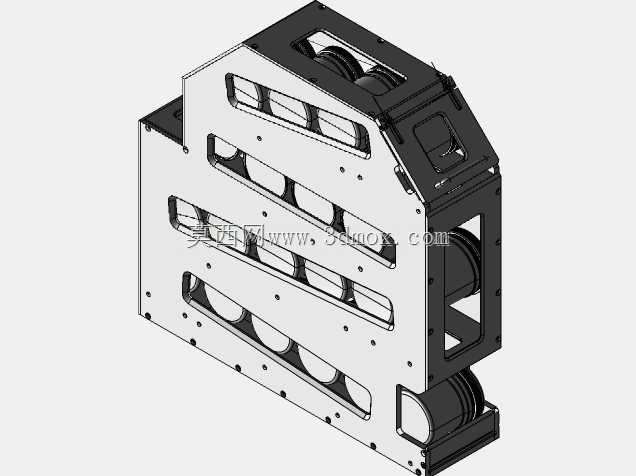

在SMT电子组装生产车间的物料管控环节，锡膏作为核心工艺耗材，其存储取用的先进先出要求直接关系到印刷工艺稳定性与焊接良率，这款机架正是针对锡膏瓶的有序存储与顺序取用设计的专用工装。从实际产线布局来看，这类机架通常放置在锡膏回温区旁的物料台面上，整体采用钣金折弯拼接的框架结构，外部壳体做了圆角过渡处理，避免日常取放物料时剐蹭操作人员的防护手套，框架上预留的镂空窗口既可以直观观察内部各层锡膏的剩余存量，也能减少钣金材料用量，同时兼顾回温过程中的空气流通需求。内部采用多层倾斜滑道设计，每层滑道的倾斜角度经过反复校核，既保证锡膏瓶依靠自重能够顺畅滑向取料口，又不会因为倾角过大导致瓶体下滑速度过快产生碰撞变形，滑道两侧的限位结构刚好匹配常规锡膏瓶的外径尺寸，避免瓶体在滑动过程中出现卡滞、偏斜的情况。设计过程中优先考虑了取放料的操作逻辑，补料时操作人员仅需从机架后侧的补料口将回温完成的锡膏瓶放入对应层滑道，瓶体沿斜槽自动滑向前端取料位，前端取料口设置的低位挡边刚好挡住最前端的瓶体，取用时直接抽出最前方的锡膏即可，后方瓶体自动补位，从物理结构上强制实现先存入的锡膏优先被取用，完全规避人工管理下容易出现的锡膏超期、新旧混用问题。从安装边界来看，机架底部做了平整的安装面，可以直接放置在标准防静电工作台面上，也可以通过底部预留的安装孔配合螺丝固定在物料架层板上，整体宽度适配常规锡膏存储区的台面预留尺寸，高度方向分层设计可以同时容纳多批次不同回温时间的锡膏瓶，每层滑道的间距预留了足够的取放操作空间，操作人员戴防静电手套取料时不会碰到上层结构。框架上预留的标识粘贴位可以对应标注每层锡膏的回温时间、批次信息，配合镂空观察窗可以快速盘点物料存量，不需要反复翻动料架。整体结构没有复杂的传动部件，依靠纯机械结构实现先进先出的管控逻辑，后期维护仅需定期清洁滑道表面的灰尘杂物即可，不需要额外的动力接入，适配车间无气源、无电源的物料存储区域使用，结构件之间采用螺丝拼接固定，若出现局部滑道磨损可以单独拆卸更换对应层的滑道组件，不需要整体报废机架，有效降低长期使用的维护成本。
