ER20夹头收纳固定支架结构设计

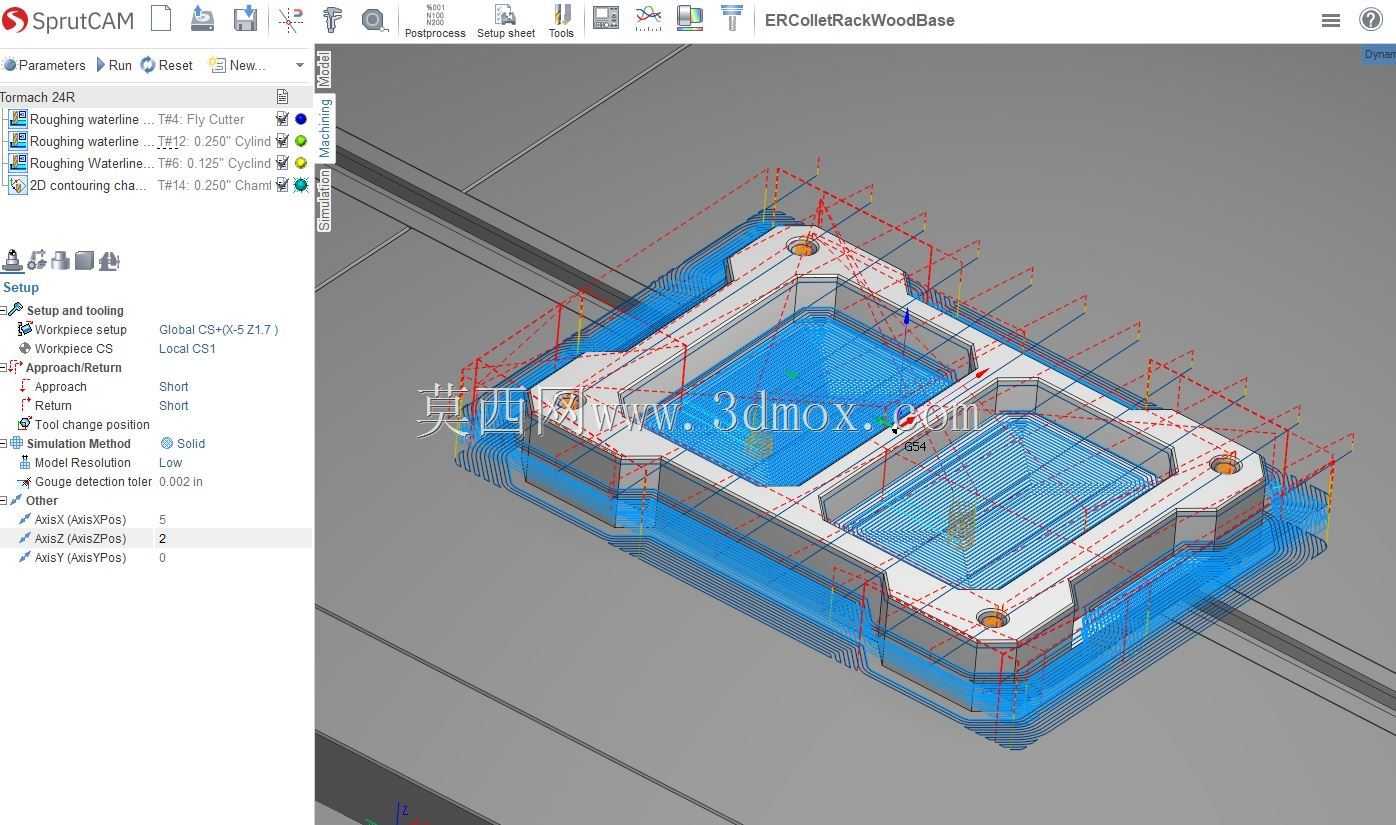

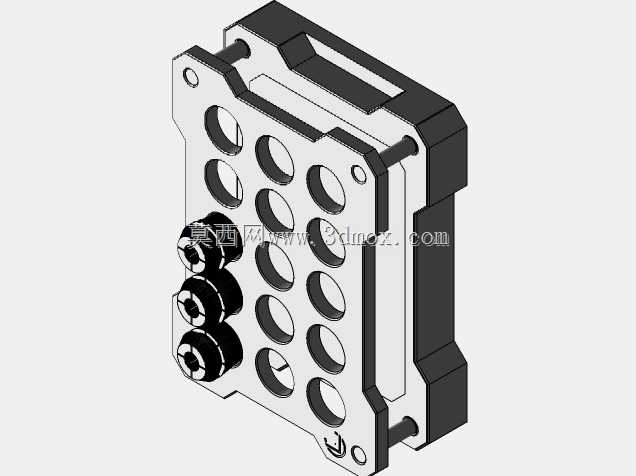

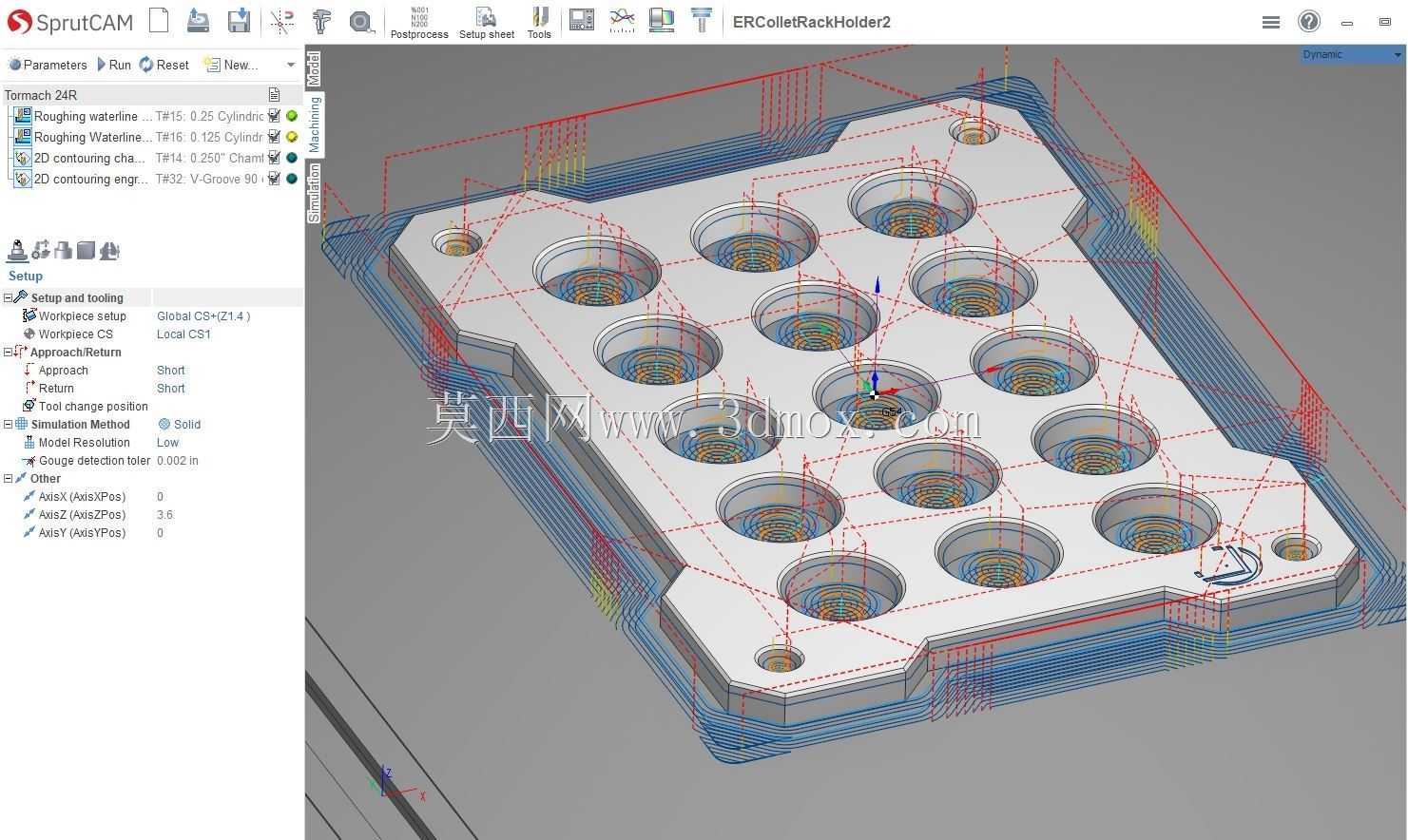

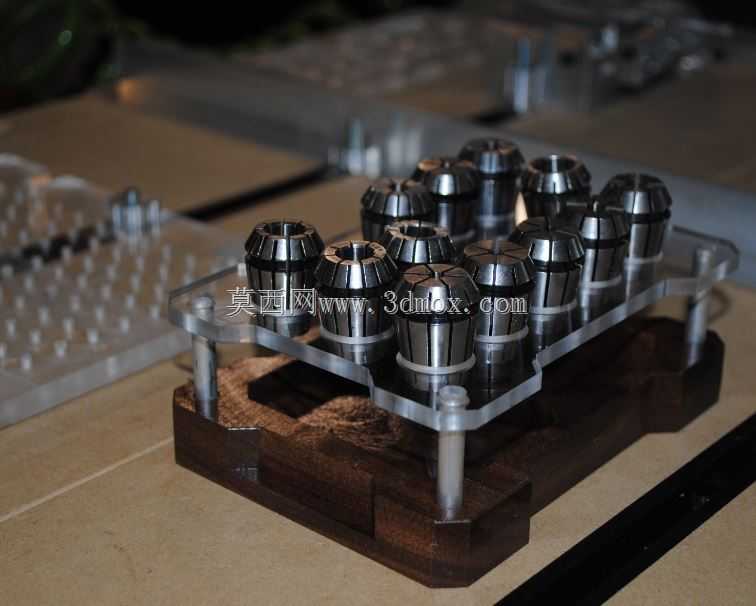

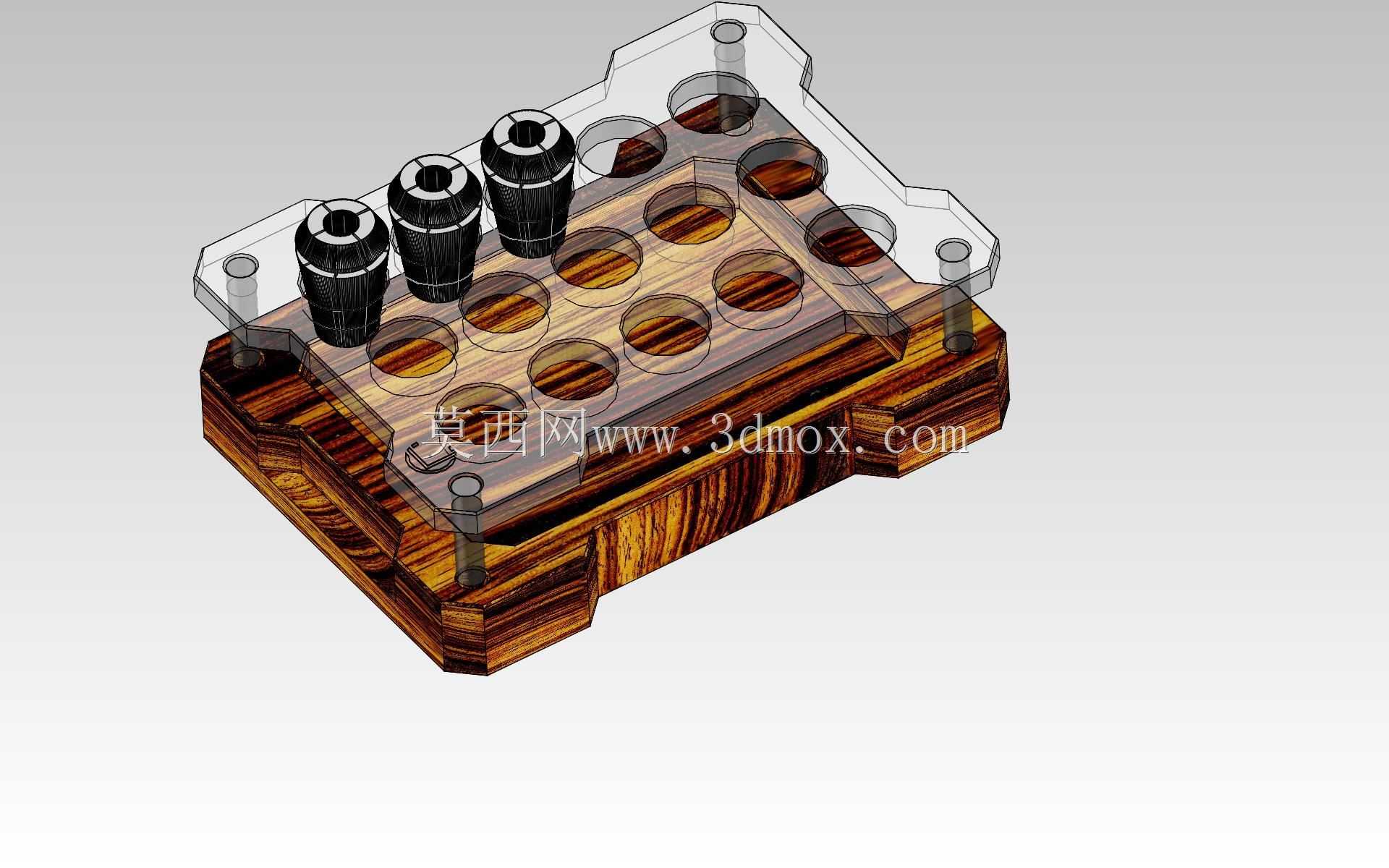

在数控加工、小型精密雕铣作业的工位场景中，ER夹头作为刀具装夹的核心耗材，日常使用频次高、规格零散，若随意堆放在操作台面上，极易出现磕碰损伤弹性开槽、沾染切屑切削液导致精度下降的问题，这款ER20夹头架正是针对这类工位痛点设计的收纳定位工装。从实际使用场景出发，该支架可直接放置在机床操作侧的工作台边缘，也可通过底座预留的安装孔固定在工位旁的工具挂板或置物架上，适配加工中心、精雕机、小型车床等使用ER20规格弹性夹头的设备工位，解决作业过程中夹头临时存放、分类取用的实际需求。产品采用分层式结构设计，下层为高密度基材加工的基座，表面做了防磕碰的纹理处理，避免夹头装入时与硬质基座直接碰撞损伤夹头外圆；上层为透明防护盖板，既可以直观看到每个孔位对应的夹头规格，也能阻挡加工过程中飞溅的切屑、切削液落入孔位污染夹头内孔。基座上共排布15个适配ER20夹头外径的定位孔，孔位深度按照ER20夹头的标准长度设计，装入后夹头不会出现歪斜倾倒，每个孔位的间距预留了手指取放的操作空间，单手指即可轻松插拔夹头，不会出现相邻夹头卡滞干涉的情况。基座四周预留了四个沉头安装孔，安装孔的孔距符合常规工位置物架的安装尺寸，既可以用螺栓锁紧固定，也可以直接平放在台面上使用，底部做了防滑的接触平面，平放时不会随操作动作滑移。设计过程中优先考虑了工位使用的实用性，没有多余的装饰结构，上层盖板通过四个定位销与基座对齐，拆装便捷，需要清理孔位内积攒的杂物时可以直接取下盖板，维护操作简单。定位孔的内径公差按照ER20夹头的外圆公差做了间隙配合设计，既保证夹头装入后不会晃动，也不会因为配合过紧导致取放卡滞，长期使用也不会出现孔位磨损导致夹头歪斜的问题。对于需要频繁更换不同规格ER20夹头的加工工位来说，这类收纳支架可以有效减少夹头的损耗率，避免因夹头乱放导致的找件时间浪费，同时保持工位台面整洁，符合加工现场的5S管理要求。支架的整体外形尺寸适配常规工位的置物空间，不会占用过多的操作台面面积，透明盖板的设计也能让操作人员快速识别孔位内是否放置了夹头，以及对应夹头的规格，不用逐个翻找，提升换刀作业的效率。基座选用的材质具备耐油、耐切削液腐蚀的特性，长期在加工车间的环境下使用不会出现变形、腐蚀的问题，结构强度足够承受日常取放夹头的操作力度，不会因为轻微碰撞出现开裂损坏。
