多工位抽屉式注塑模具存放架结构设计

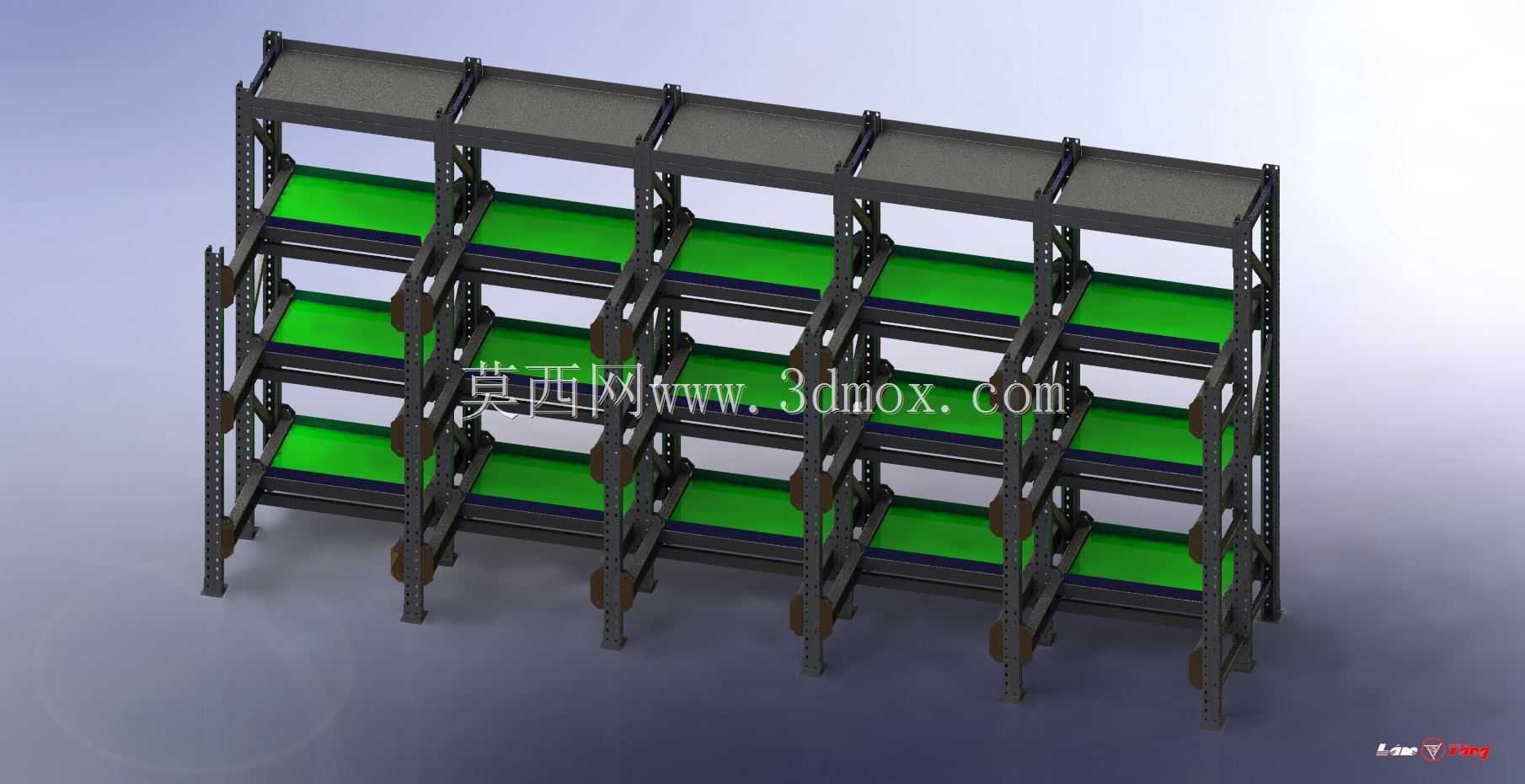

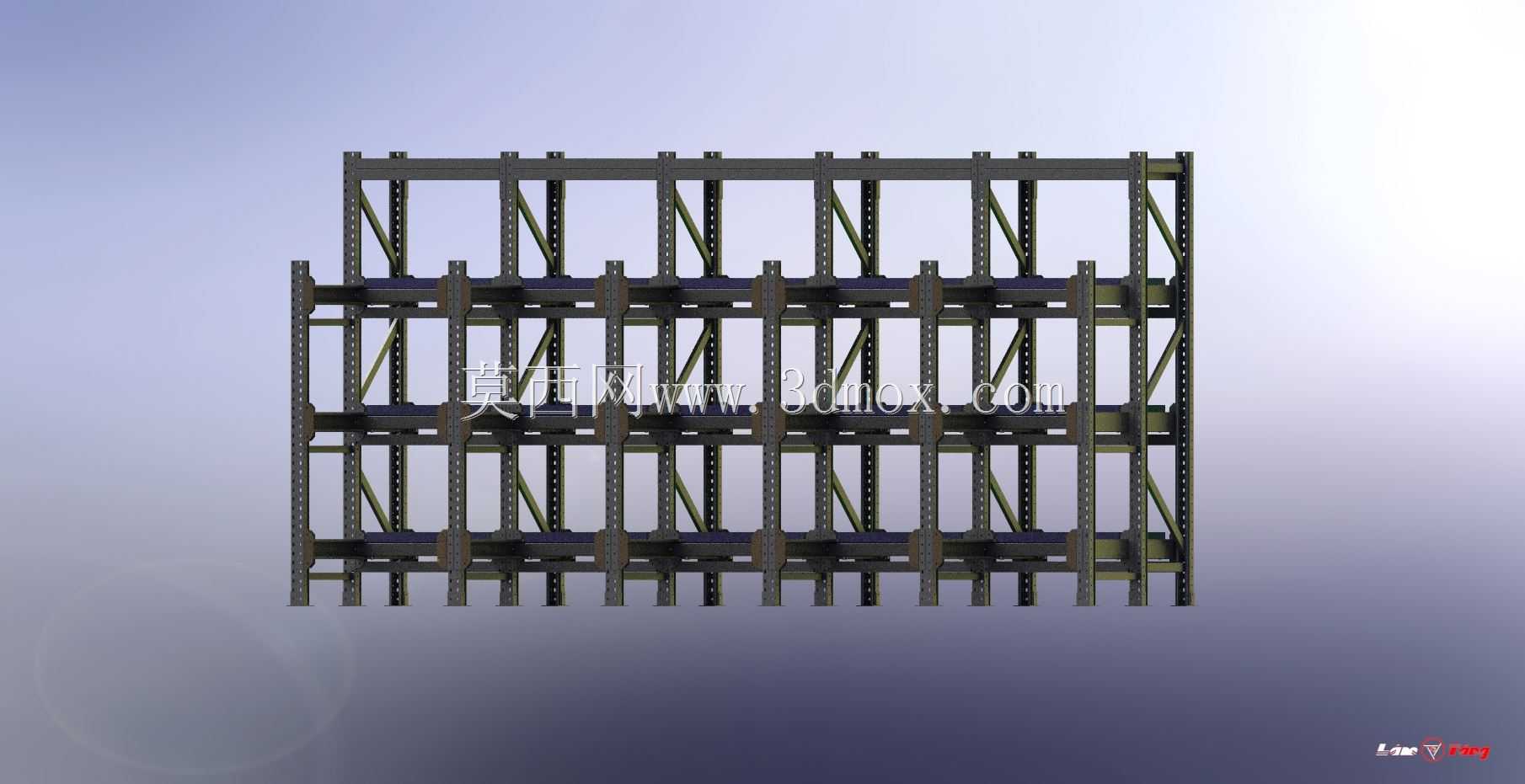

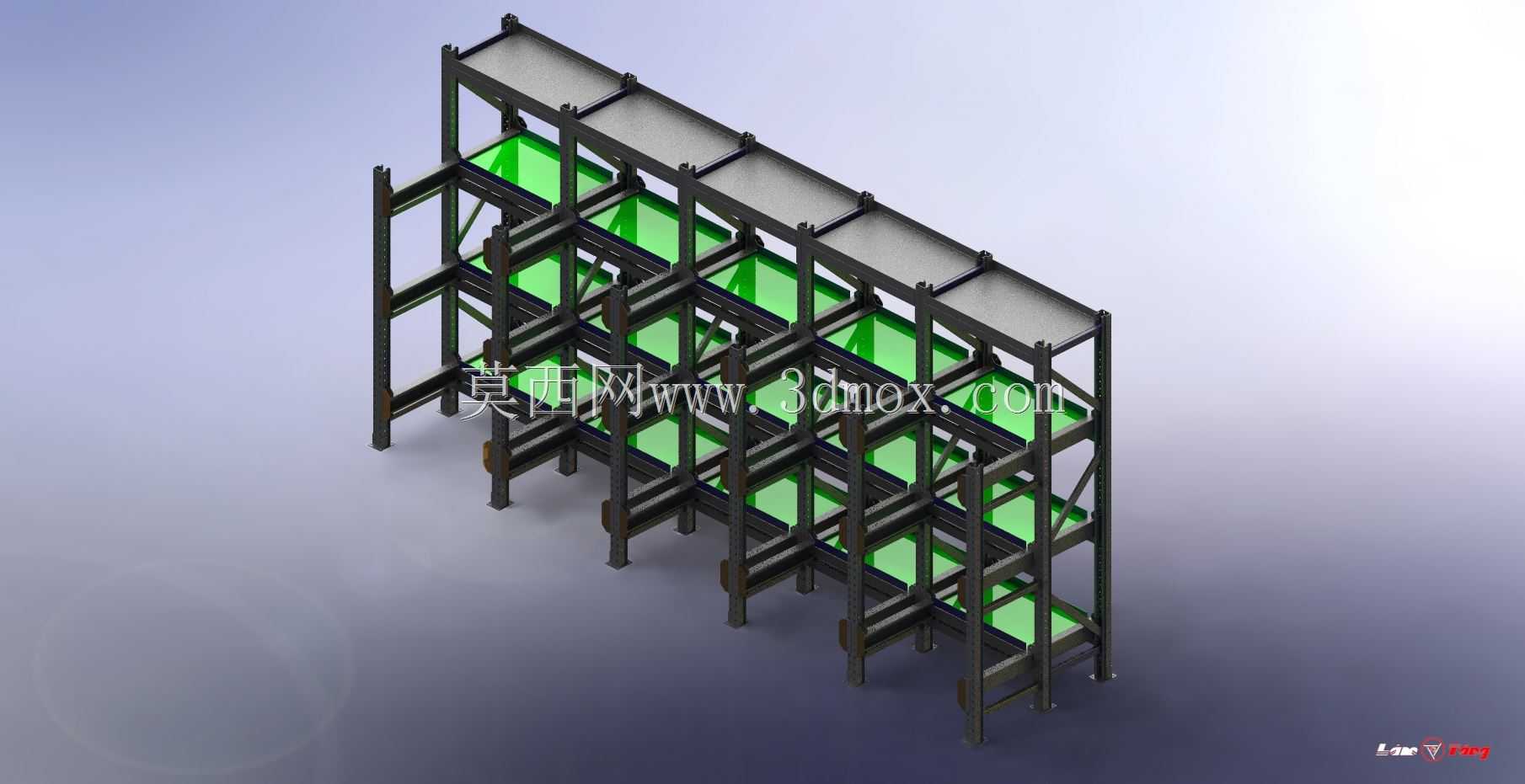

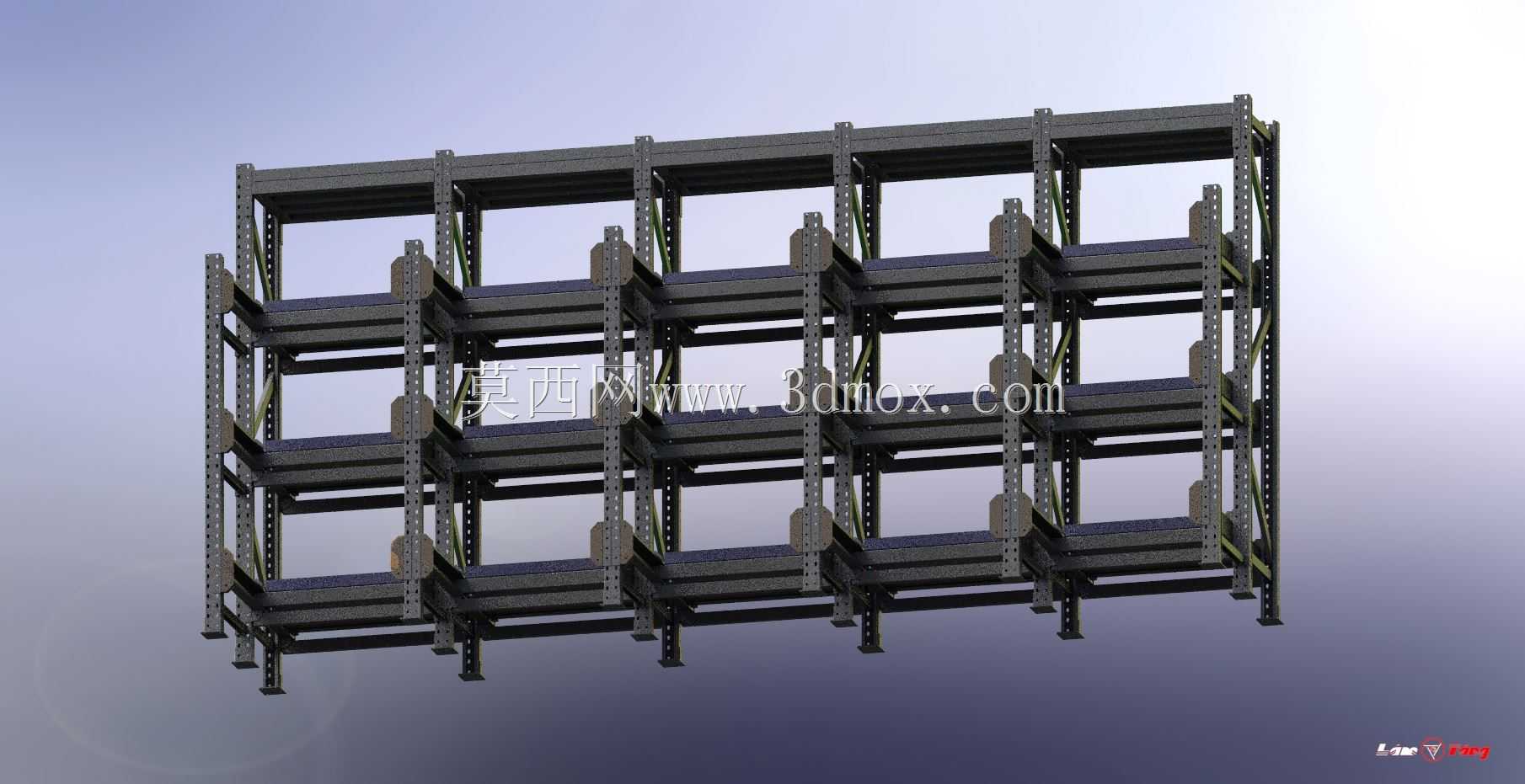

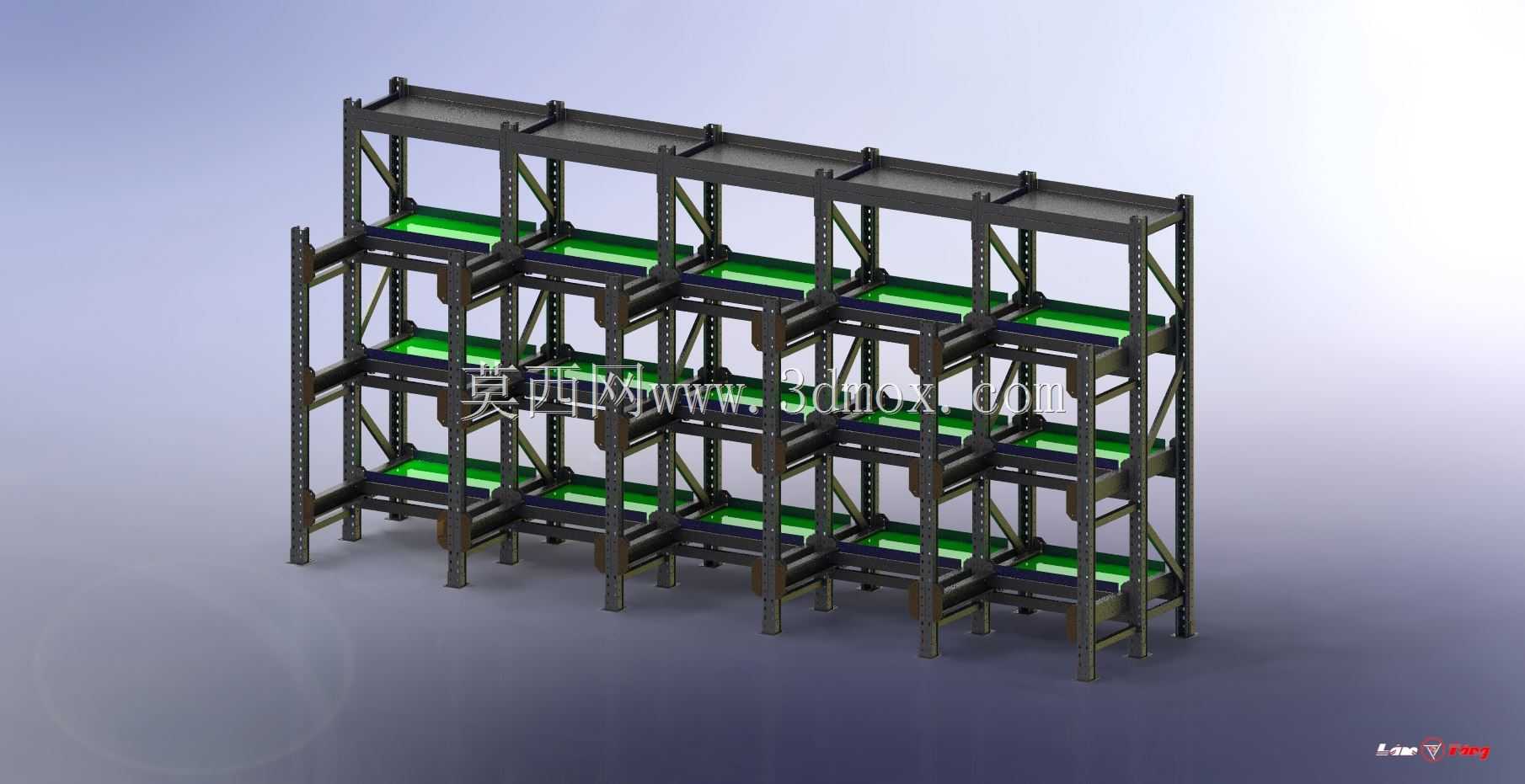

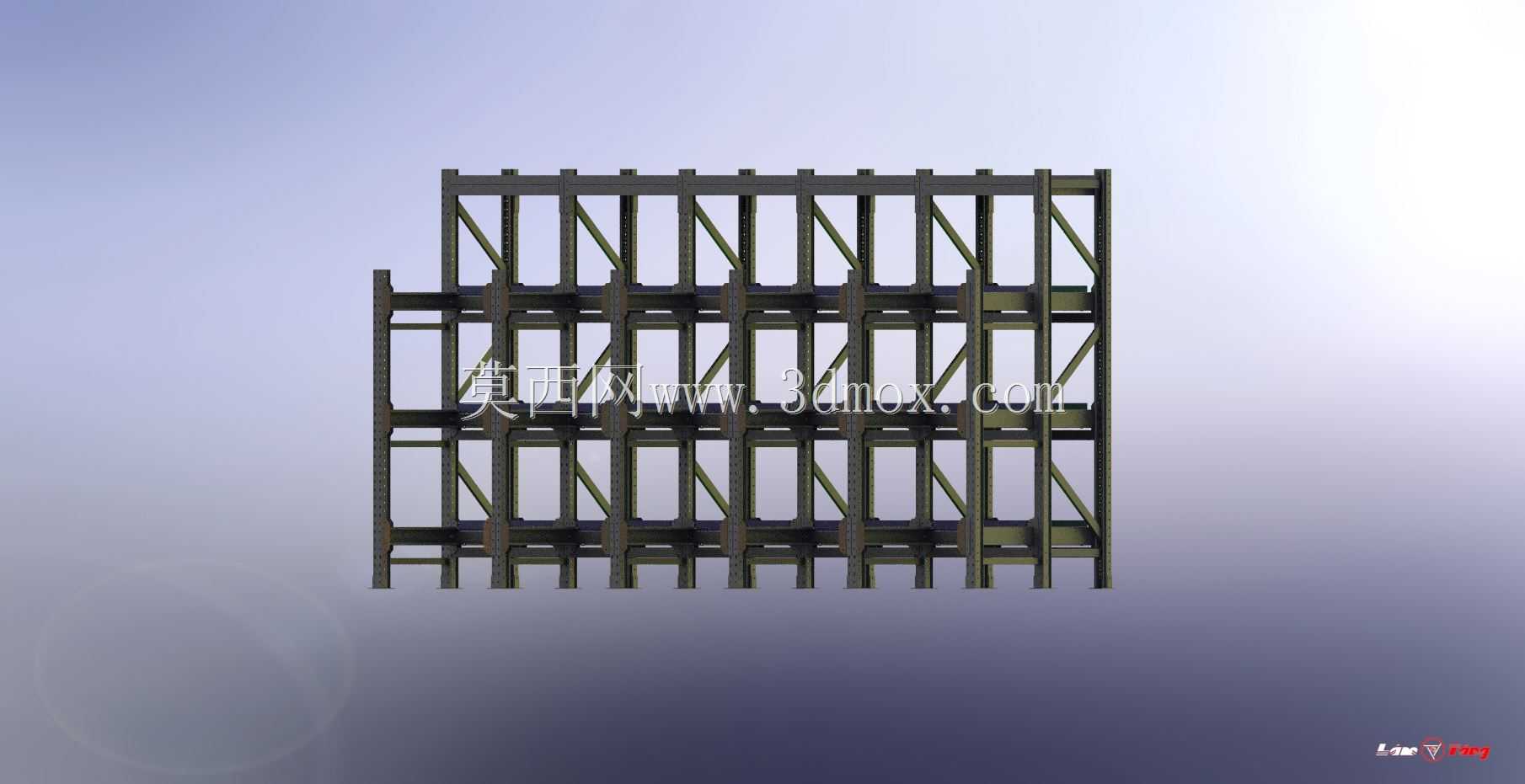

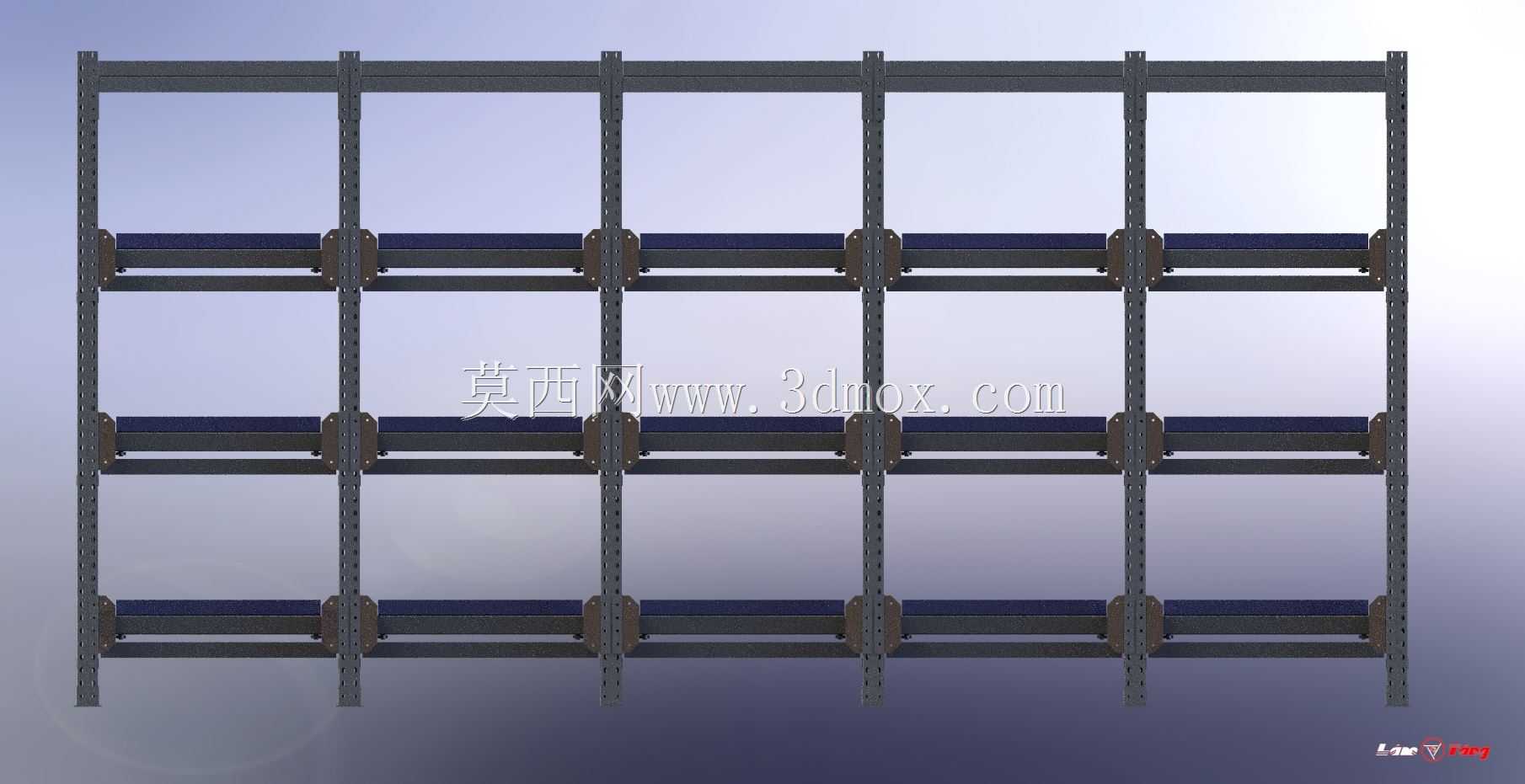

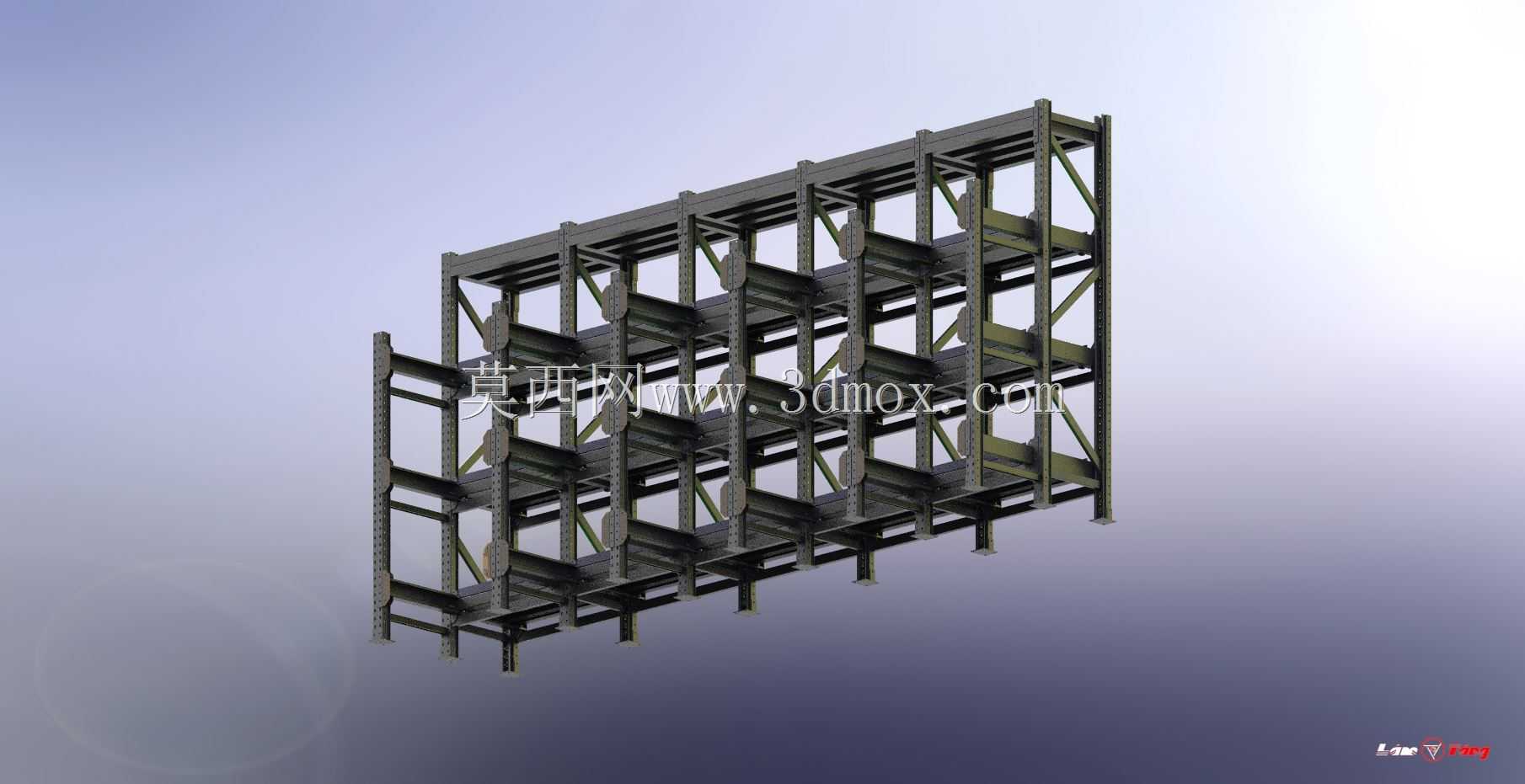

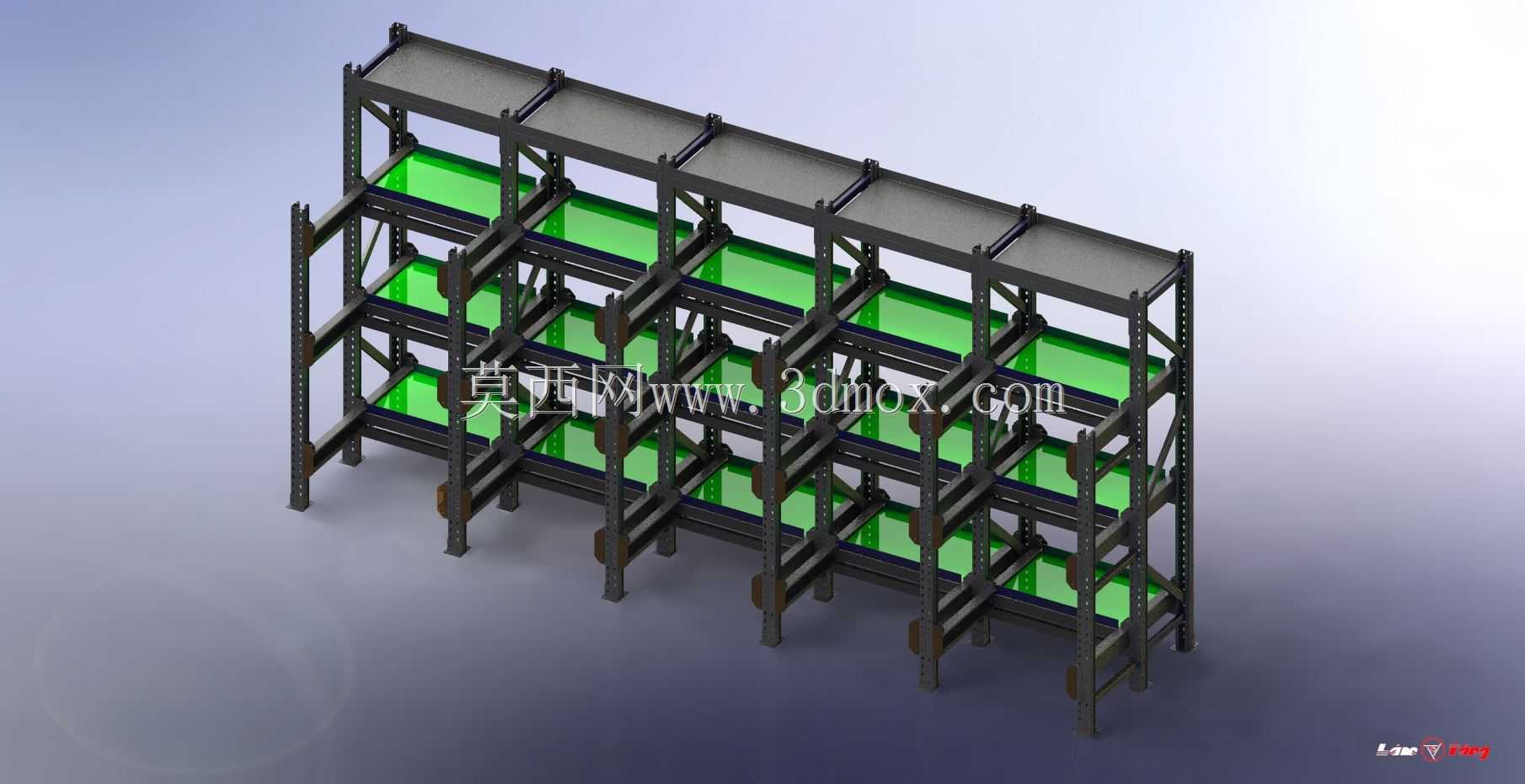

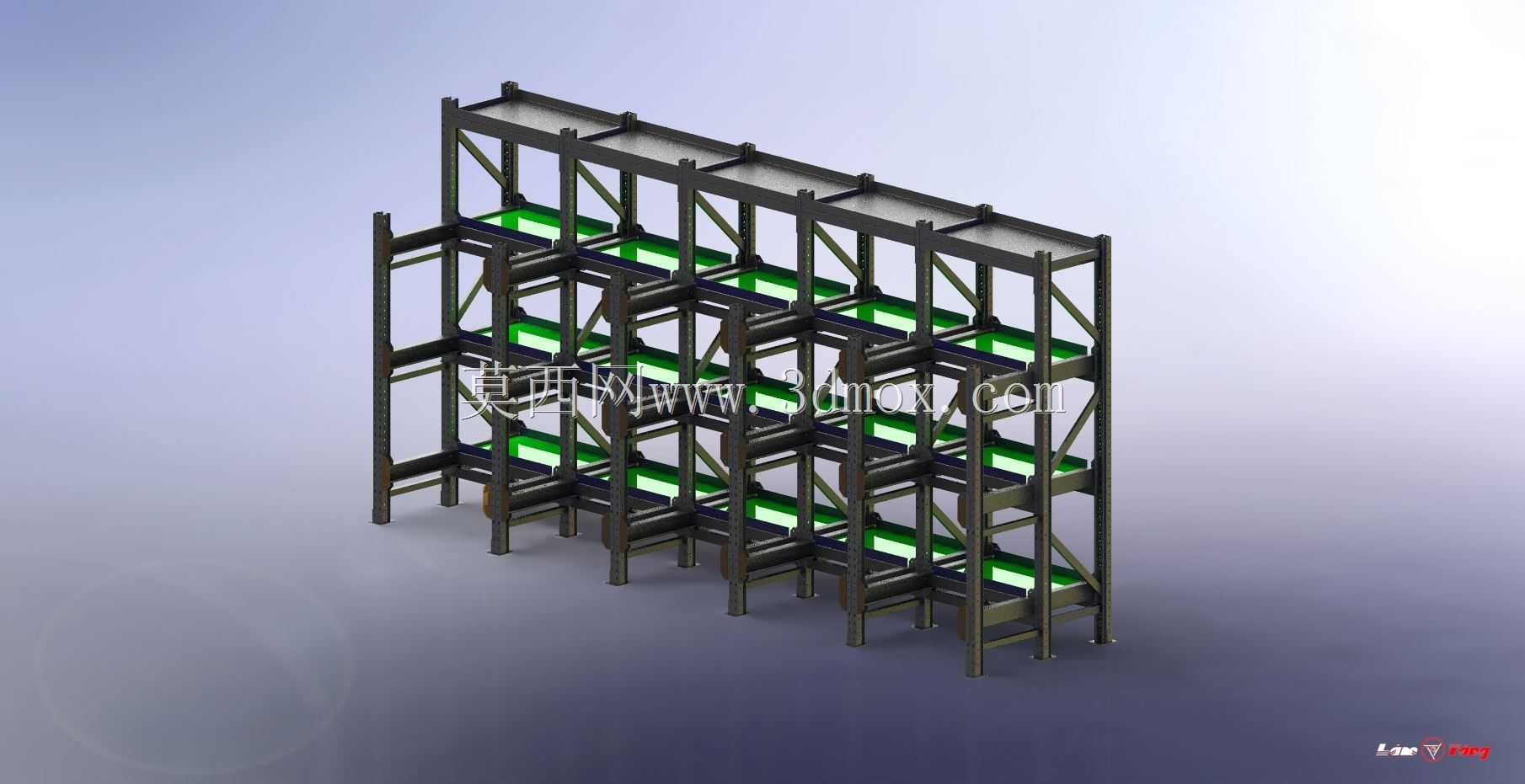

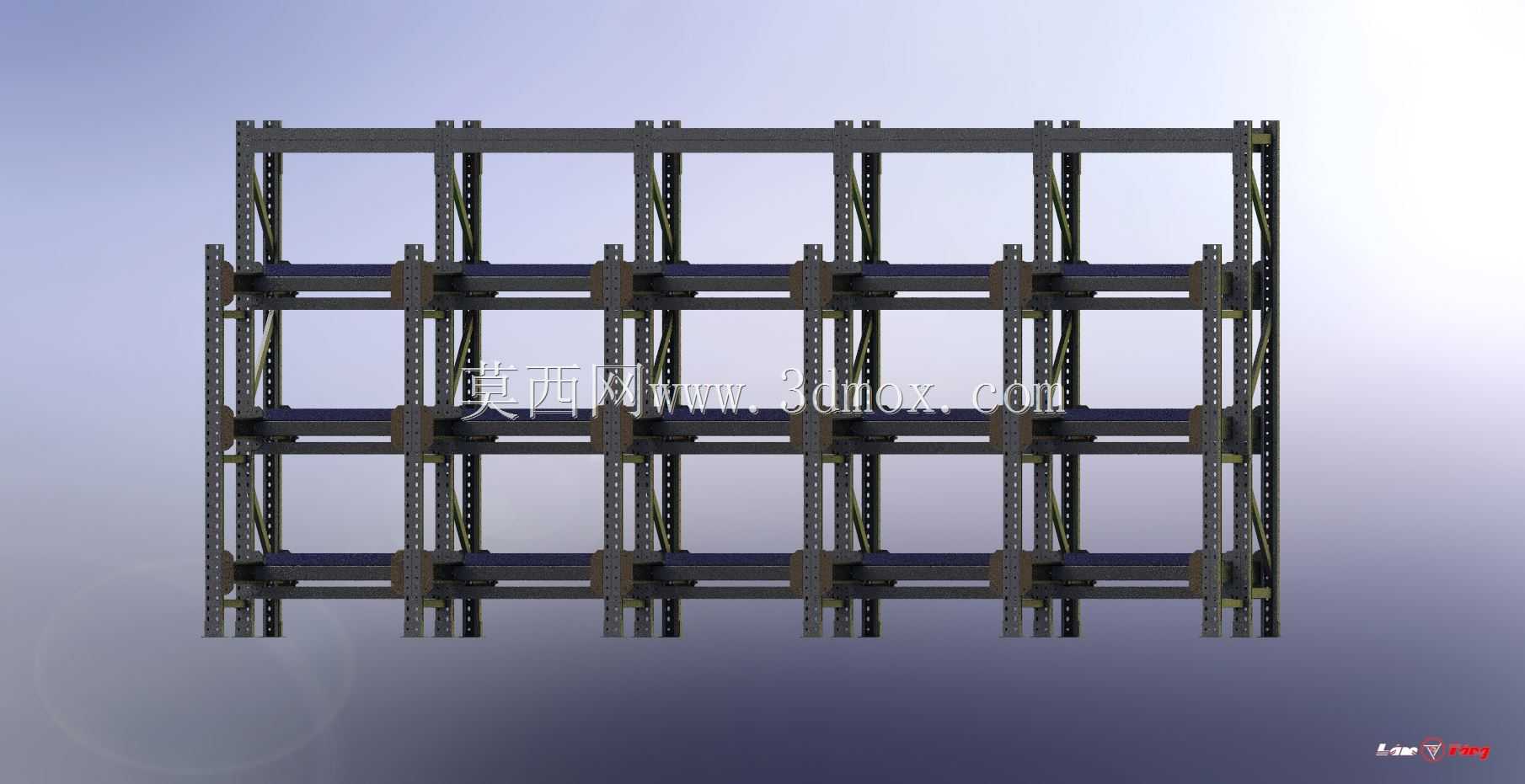

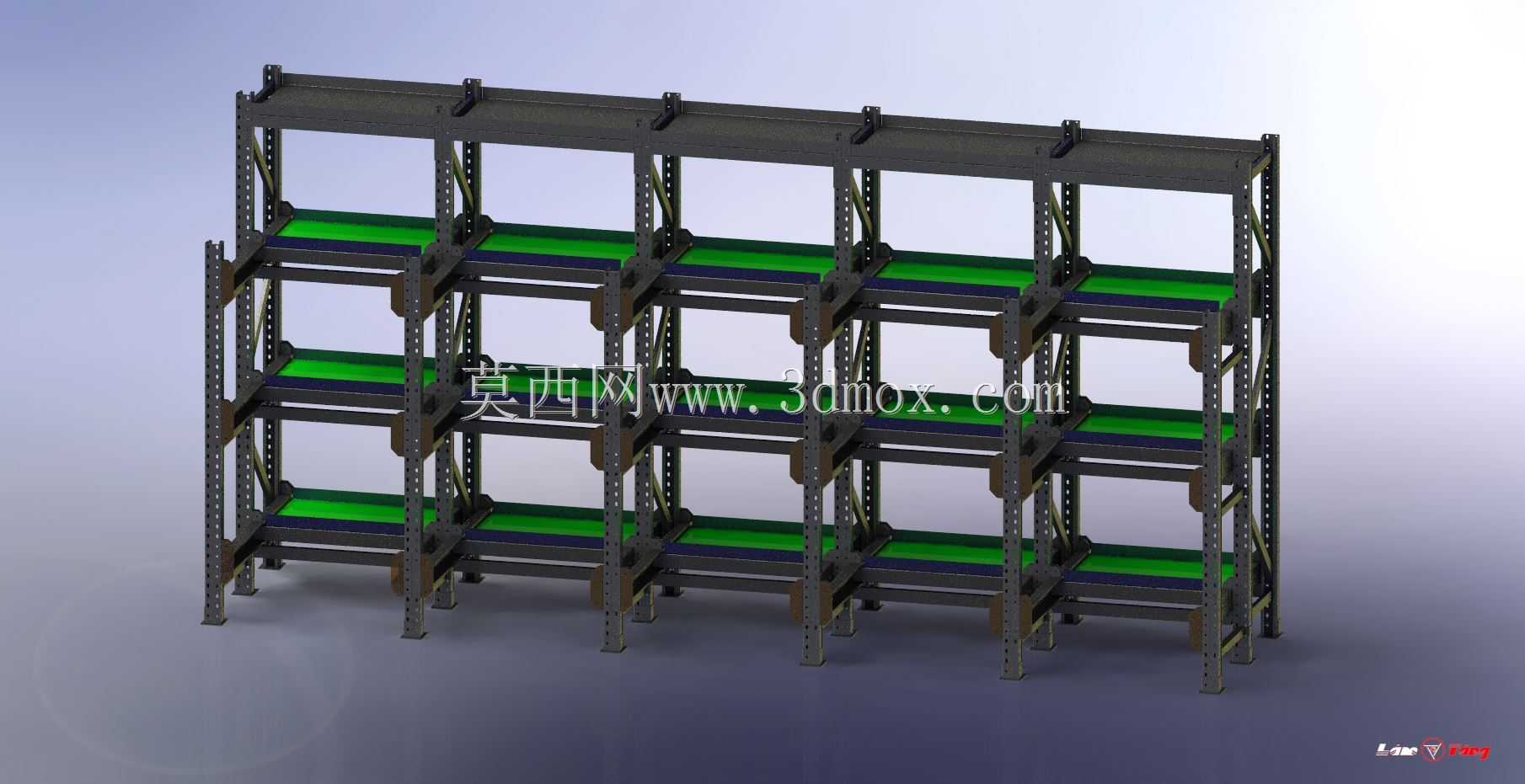

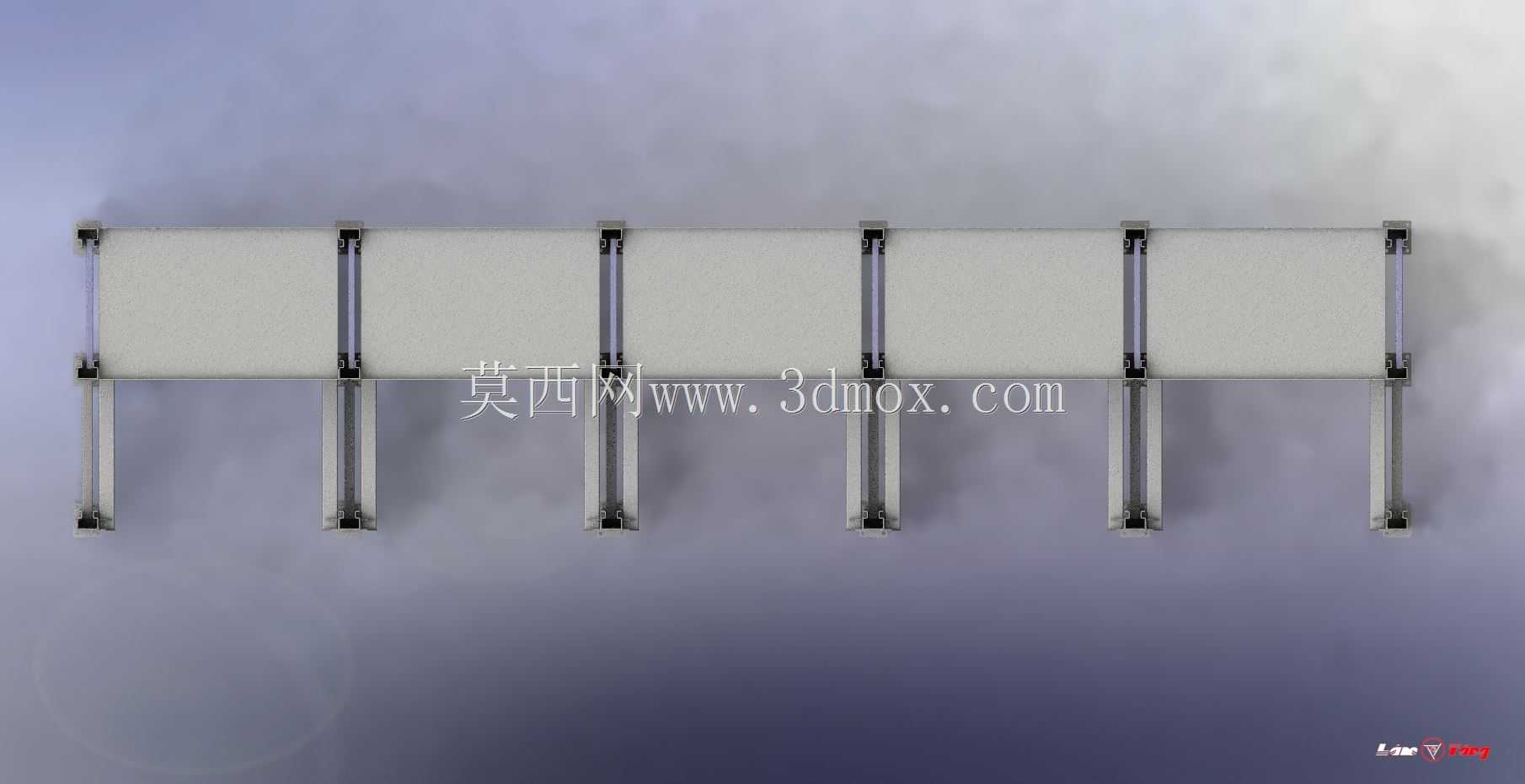

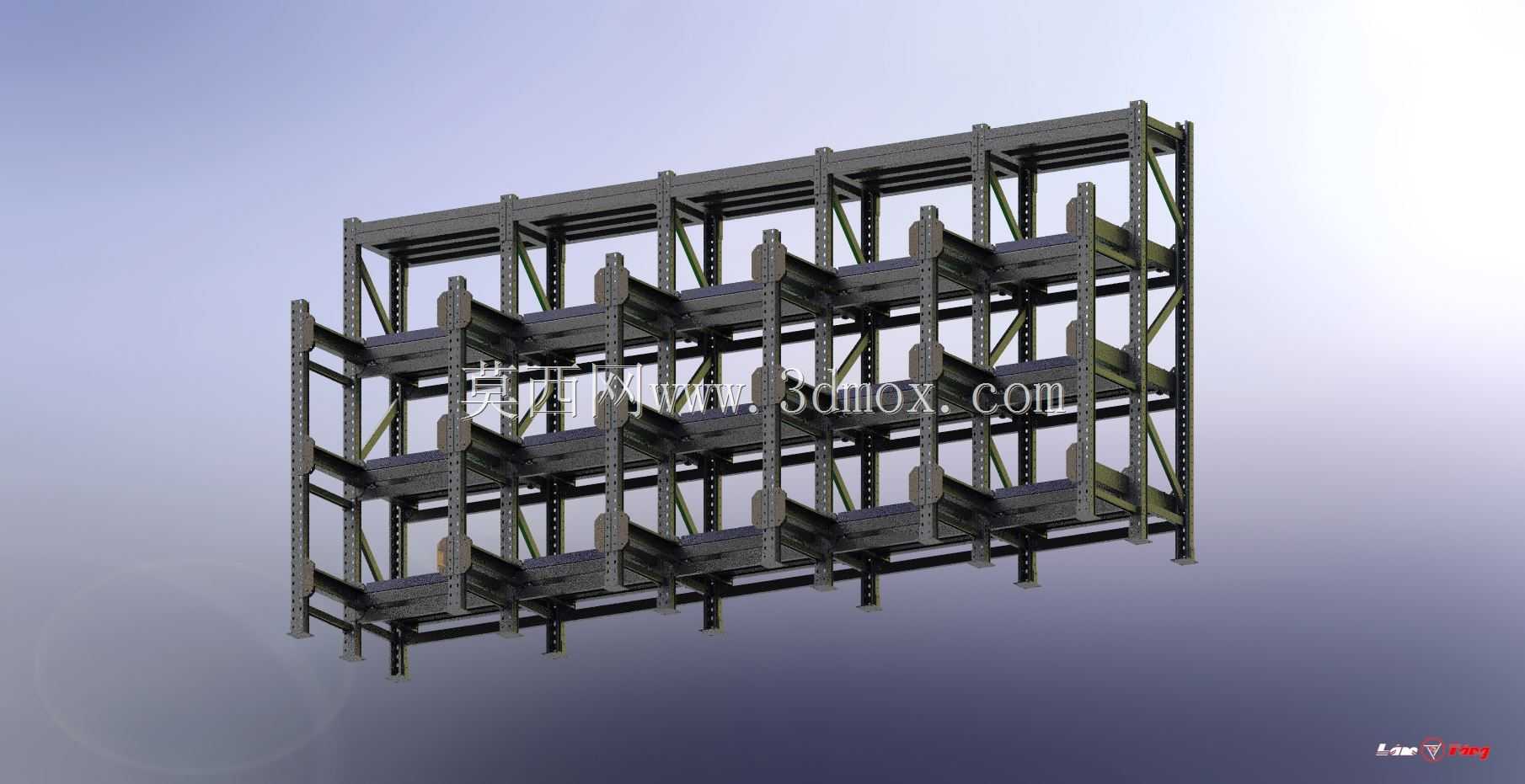

这套多工位抽屉式存放结构，主要面向注塑、冲压生产车间的模具日常存取场景，解决传统落地堆放模具找件难、取件风险高、空间利用率低的实际痛点。结构主体采用矩形钢管焊接成型的框架作为承载主体，竖向设置多层承载工位，单排共布置6列5层共30个独立抽拉承载位，每个承载位配备带绿色防滑面板的抽拉托盘，托盘底部加装重载滑动导轨，可完全抽出架体，方便行车或叉车直接吊装模具，无需操作人员探身架体内部作业，大幅降低重型模具存取过程中的磕碰、砸伤风险。设计阶段优先考虑车间模具的常规重量分布，单工位额定承载按照中小型注塑模、冲压模的常见重量区间做冗余校核，框架立柱采用连续焊接工艺，横向支撑梁与立柱连接位置加焊三角加强筋，避免长期重载使用后出现框架变形、立柱失稳的问题。抽拉托盘的面板表面做防滑处理，防止模具放置后出现滑移，托盘前端设置限位挡块，抽拉至最大行程时自动锁止，避免托盘脱出架体引发安全事故；托盘推入到位后设置定位销孔，可插入插销锁定托盘，防止叉车通行震动导致托盘滑出。整体架体的安装边界按照标准车间通道宽度设计，架体深度适配常规模具的最大外形尺寸，架体底部预留安装孔位，可通过膨胀螺栓与地面固定，满足高工位满载时的抗倾覆要求。架体顶部设置封闭盖板，避免车间落尘、切削液滴落污染存放的模具，架体侧面预留标识牌安装位，可对应每个工位粘贴模具编号标识，方便车间日常模具管理。不同于普通轻型仓储货架，这套结构的抽拉式设计专门针对重型模具的存取需求优化，无需预留叉车作业的纵深通道，相比普通货架可节省近40%的车间占地面积，同时每个工位独立抽拉的设计，避免了上层模具存取需要挪动下层工件的问题，大幅提升模具换产时的存取效率。框架的竖向层间距按照常见模具的闭合高度做差异化预留，可同时存放不同高度规格的中小型模具，适配车间多规格模具的混合存放需求。导轨选型采用重载型滚珠导轨，抽拉阻力小，满载状态下单人即可轻松抽出托盘，无需额外辅助工具。焊接完成后的框架整体做抛丸除锈后喷塑处理，适配车间多油污、多粉尘的作业环境，长期使用不易出现锈蚀掉漆的问题。
