中世纪刑具架木质结构复原设计

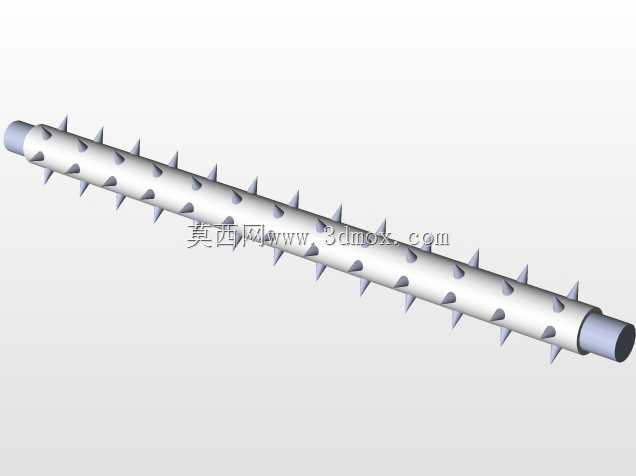

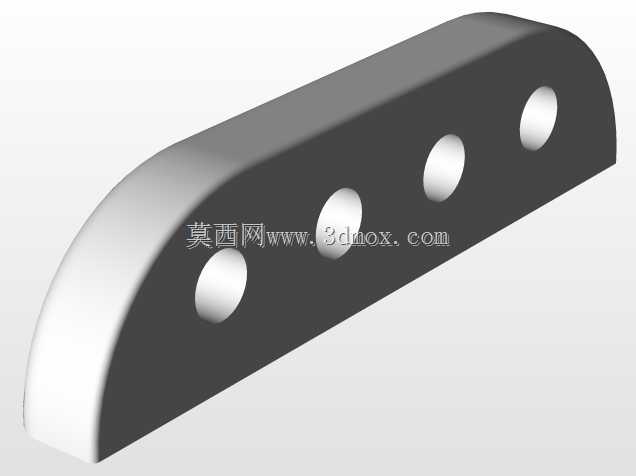

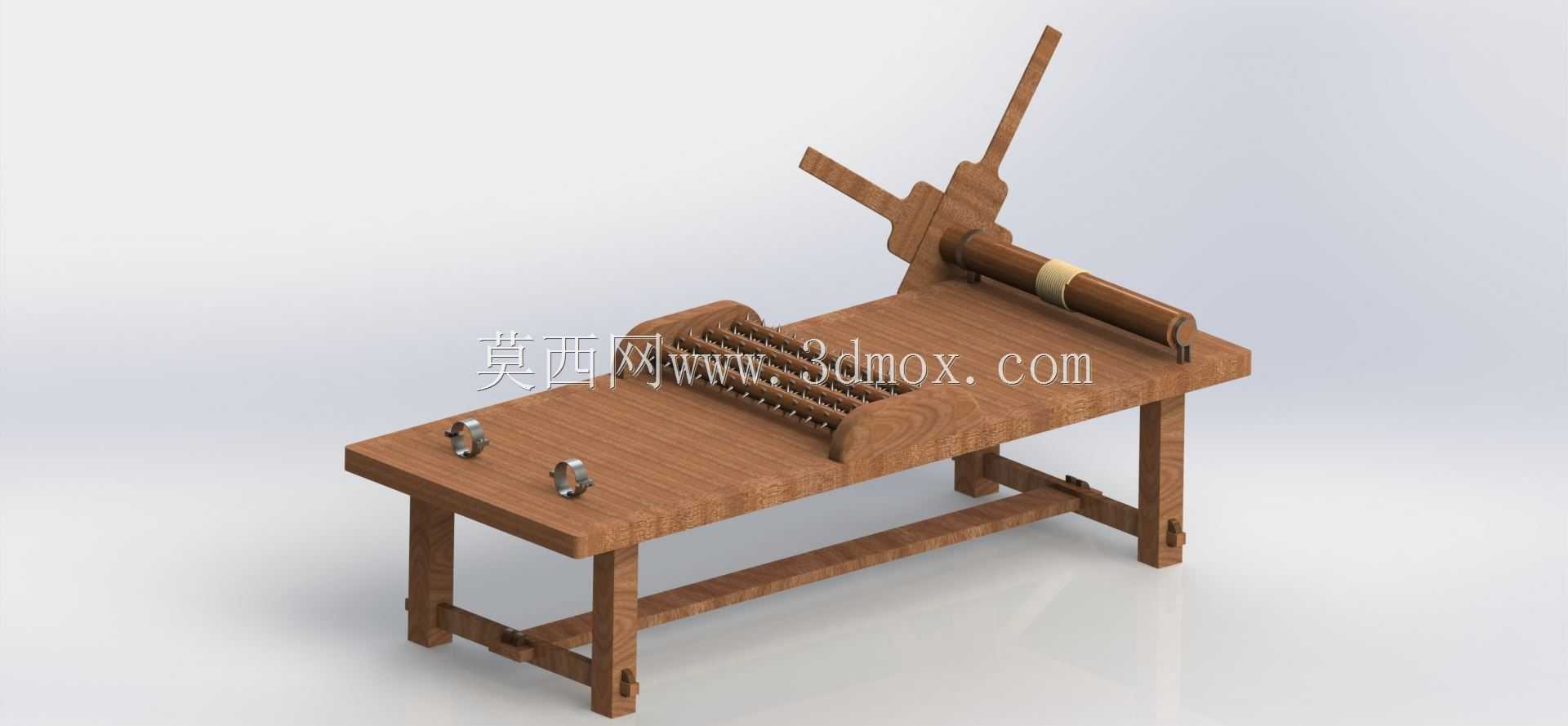

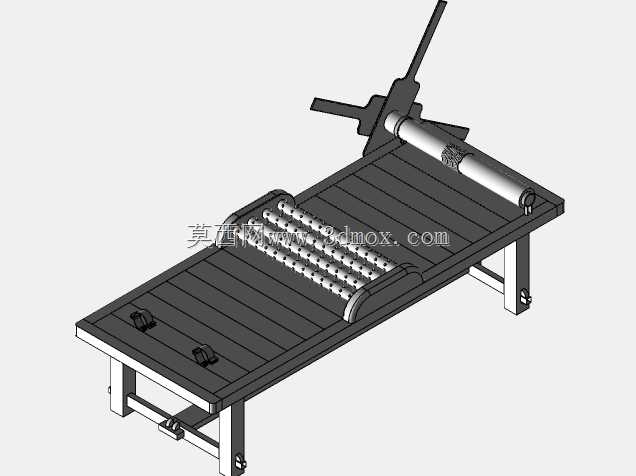

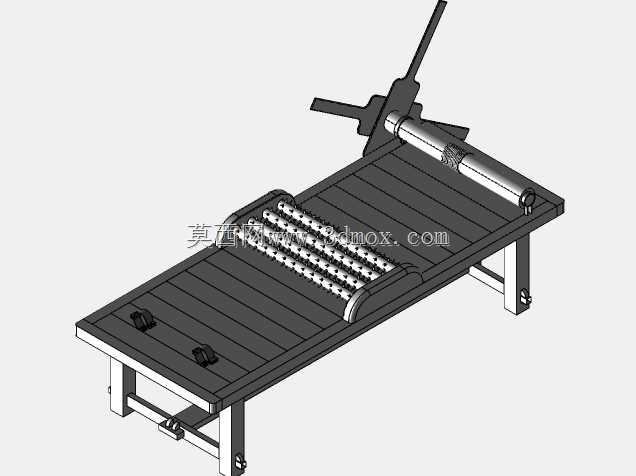

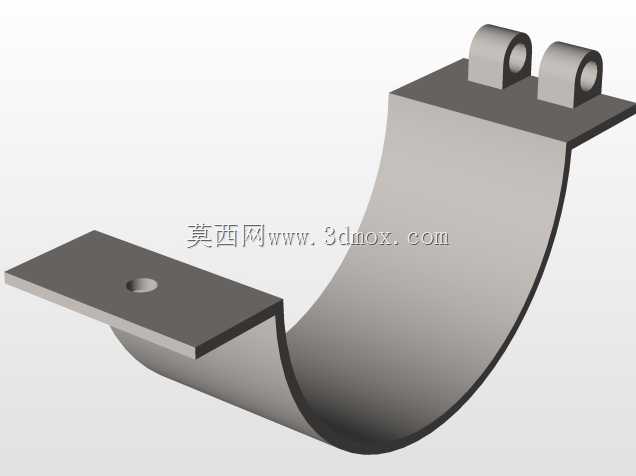

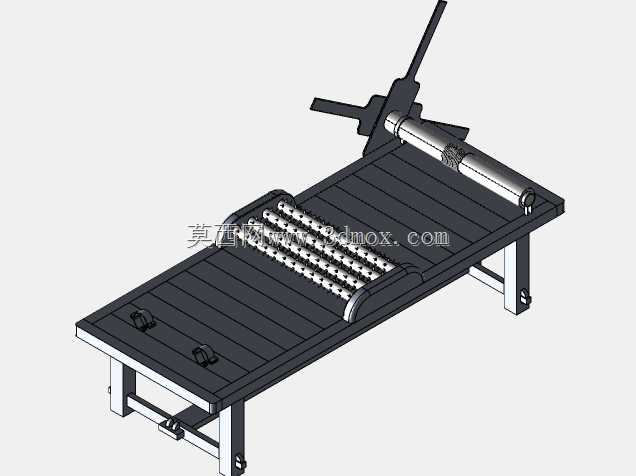

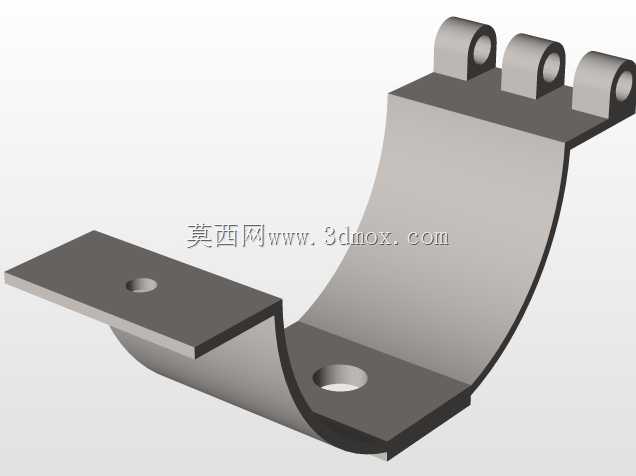

本次复原的中世纪刑具架以全实木为主体框架材料，整体采用长方形桌式承载结构，框架底部设置横向与斜向支撑构件，抵消使用过程中产生的侧向拉力与结构形变，保证整体刚性满足使用需求。桌面主体为平整实木板材，一端设置固定脚踝的金属锁扣构件，锁扣采用U型金属件搭配锁紧压片的结构，可通过调整压片位置适配不同脚踝尺寸，固定后可限制受刑者下肢的横向与纵向位移。桌面靠近另一端的位置设置带棘爪锁止结构的木质滚筒，滚筒表面缠绕柔性索具，索具末端设置可固定手腕的绑缚结构，滚筒侧方延伸出木质操作杆，操作杆与滚筒同轴连接，搭配棘轮棘爪结构实现单向锁止，转动操作杆时可逐步收卷索具，对受刑者肢体施加持续的拉伸载荷，且锁止结构可避免滚筒反向回转，保证拉力持续稳定施加。滚筒与脚踝固定位之间的桌面区域设置带尖刺的木质压架，尖刺采用钝头木质结构，可在受刑者俯卧时贴合其胸背部位，限制躯干的扭动位移，避免受刑者因疼痛产生的动作影响拉伸施力过程。框架整体高度适配常规人体俯卧姿态，桌面距地面高度设置为方便施刑者站立操作的尺寸，操作杆的延伸长度符合人体工程学施力范围，单人即可完成转动锁止的全部操作。结构设计上所有木质构件连接处均采用榫卯结构搭配木销固定，避免金属连接件在长期受力下出现松脱，金属锁扣构件采用沉头安装方式嵌入桌面内部，保证桌面平整无凸起，避免受刑者肢体在拉伸过程中被凸起构件剐蹭造成额外损伤。该结构的受力传递路径清晰，操作杆施加的扭矩通过滚筒转化为索具的轴向拉力，拉力沿受刑者肢体传递至脚踝固定端，所有受力载荷最终通过桌面框架传递至底部支撑腿，再分散至地面，支撑腿底部设置加宽脚垫，增大与地面的接触面积，避免施力过程中框架出现滑移或侧翻。在历史场景复原、中世纪主题展馆展陈、影视道具制作等场景中，该结构可精准还原中世纪刑具的形态特征与操作逻辑，木质构件的纹理与金属件的做旧处理可最大化还原历史质感，结构尺寸完全参照史料记载的真实刑具比例缩放制作，各活动部件的运动行程与锁止逻辑均与史料描述一致，可直观展示该类刑具的施力原理与结构特征，为历史研究、展陈布置、道具制作提供精准的三维结构参考。建模过程中对所有榫卯连接位置做了公差预留，方便实物制作时的装配调试，滚筒与支架的连接位置设置了木质轴套，减少转动过程中的摩擦阻力，保证操作杆转动过程顺畅无卡滞，棘轮棘爪的齿形角度经过反复调整，既保证锁止可靠不会出现滑脱，又能在需要释放时快速拨开棘爪实现滚筒反向回转。
