MS标准七层窄型仓储置物钢架结构

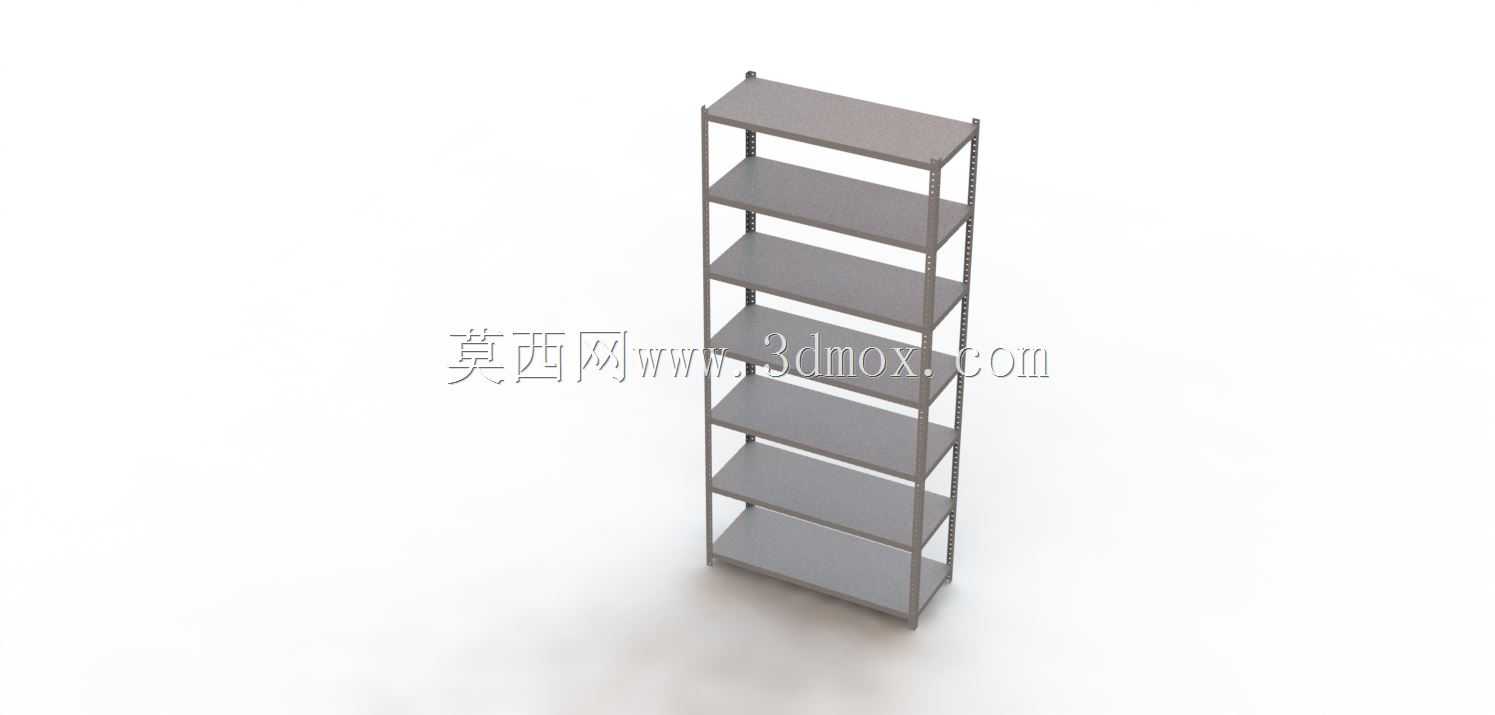

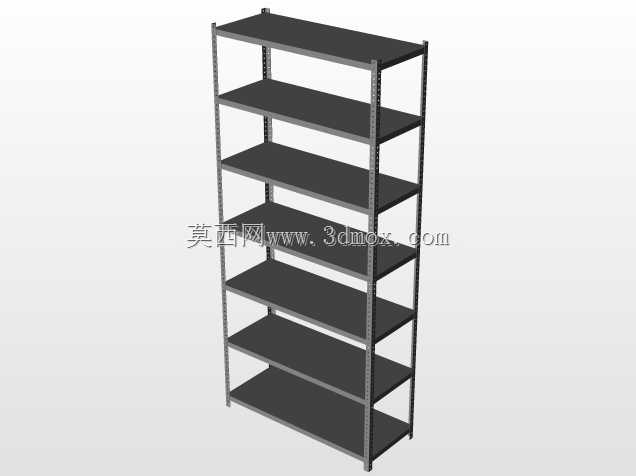

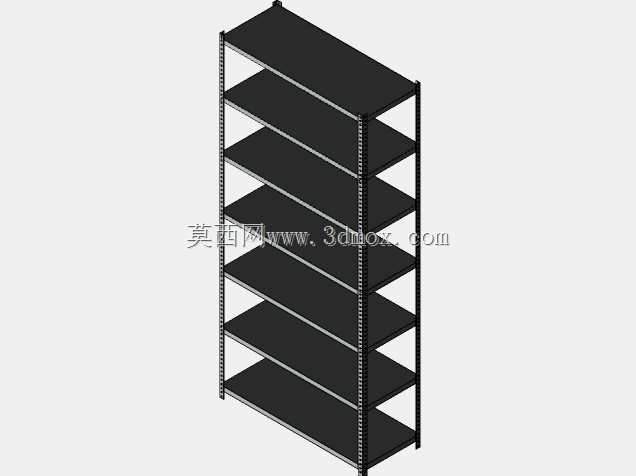

在中小件物料的仓储周转、车间工位旁的工具暂存、电商仓的散单货品分拣场景里，这类窄型高立架的适配性极强，1000mm的面宽刚好能嵌入两根立柱之间的预留空隙，400mm的进深不会占用过多通道空间，2200mm的总高度匹配常规厂房的梁下净空，不会出现顶部卡碰管线的问题，七层均匀分布的层板能把垂直空间的利用率拉满，单层层板的承载冗余足够放置常规的五金件、包装耗材、待检零配件，不会出现层板中部下挠变形的情况。设计时特意简化了非必要的细节结构，没有单独拆分螺栓、螺母、角码这些通用连接件的独立特征，整体以架体的主体框架为核心建模对象，立柱采用等边角钢对拼的形式，冲制连续的调节孔位，层板通过挂片卡接在立柱孔位上，不需要额外焊接固定，安装时可以根据存放物料的高度灵活调整层间距，不用受预设层距的限制。架体的四个底脚预留了安装孔位，可以直接通过膨胀螺栓固定在水泥地面上，也可以选配可调脚杯应对地面不平整的场景，避免架体放置后出现晃动。从结构受力的角度看，两侧立柱作为主要的承重构件，层板四周的折边既提升了自身的抗弯强度，也能防止放置的物料从侧边滑落，架体整体没有多余的外凸结构，搬运时不会剐蹭周边的设备或人员，窄型的设计也让它可以并排多组拼接使用，在有限的占地面积里拓展更多的储物空间。建模时重点还原了架体的装配关系与外形边界，没有冗余的细碎特征，不管是用来做仓储布局的方案演示、车间规划的三维排布，还是作为非标设备周边的辅助置物结构参考，都能直接调用，不需要再做过多的结构简化，层板与立柱的配合间隙也按照实际装配公差做了预留，模拟真实安装时不会出现干涉问题。这类架体的实际使用场景覆盖很广，从生产车间的工装夹具存放、备品备件仓储，到办公室的文件资料置物、实验室的器材分类存放都能适配，没有复杂的传动或电控结构，纯机械式的框架结构稳定性强，日常维护只需要定期检查挂片的卡接状态即可，不需要做特殊的保养。
