小型可挂载反铲挖掘装置三维设计

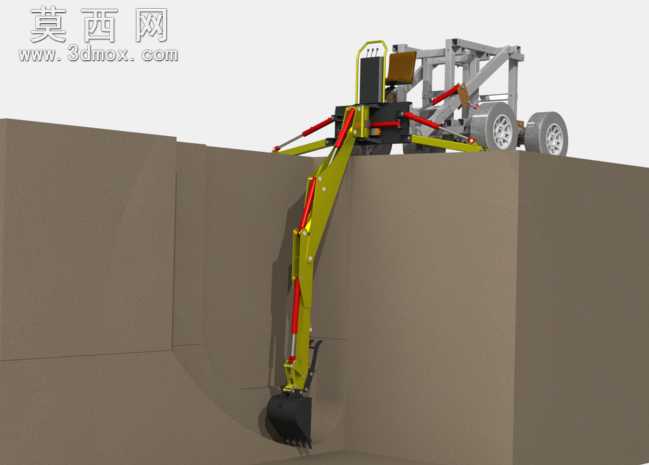

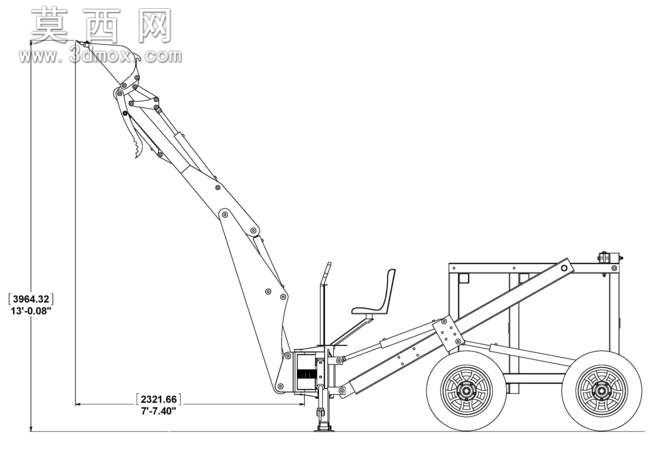

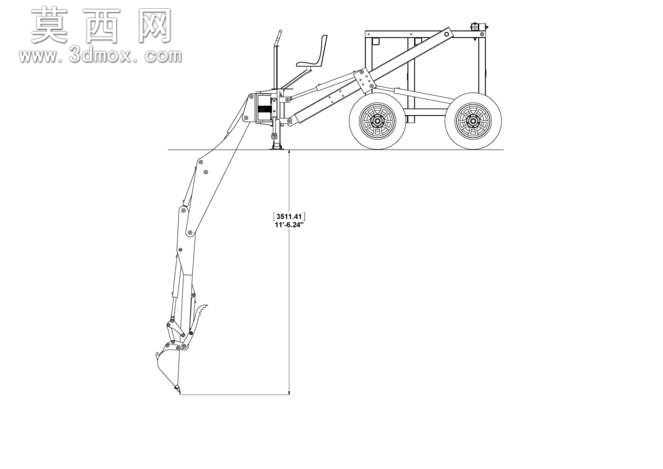

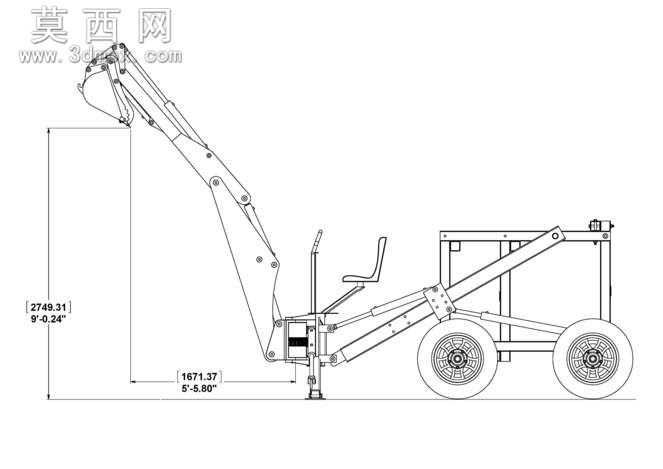

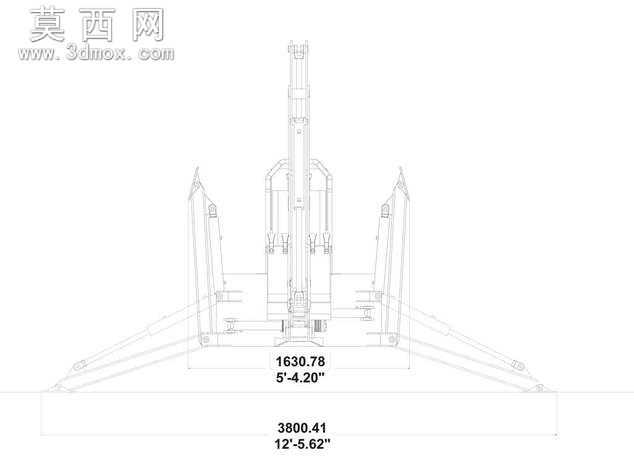

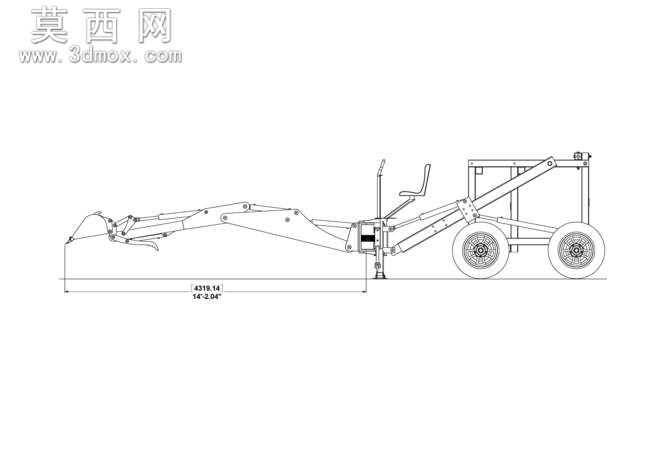

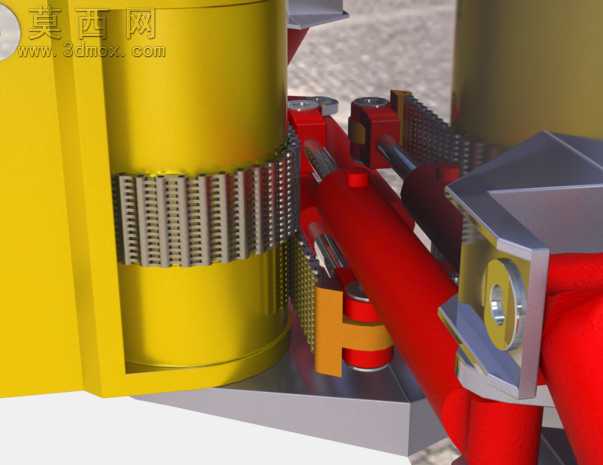

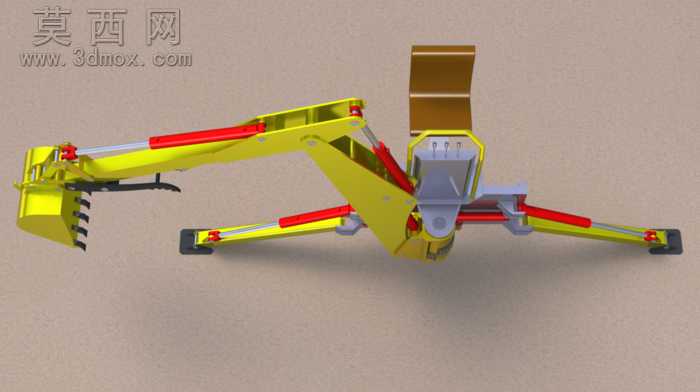

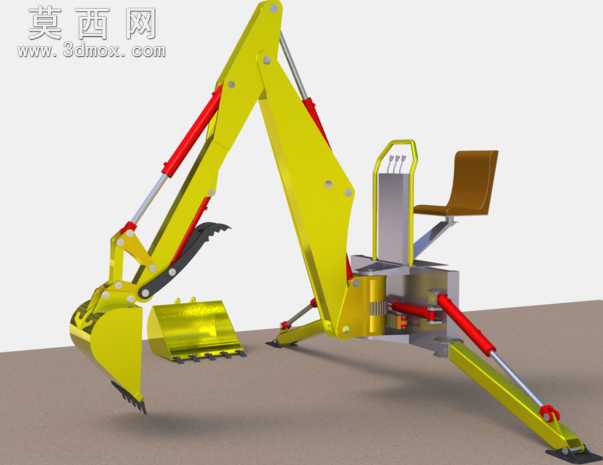

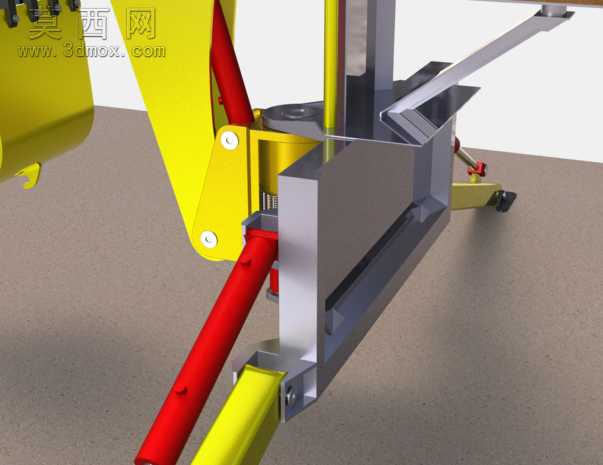

本模型为可配套小型动力平台使用的挂载式反铲挖掘装置，整体采用三维建模软件完成全参数化设计，建模过程中严格遵循工程机械设计规范，对每一处铰接点位、部件配合间隙都做了精准的尺寸约束，确保各运动部件在仿真过程中无干涉、无错位。模型渲染阶段采用了工程机械常用的亮黄色金属漆作为主体结构材质，液压油缸活塞杆做了镀铬亮面金属效果处理，油缸缸筒、操作座椅、支撑支腿等部件分别匹配了对应的哑光金属、工程塑料、防滑橡胶材质，整体渲染效果贴近真实工程设备的视觉质感，能够直观呈现装置的外观细节与结构特征。从结构设计来看，该反铲装置采用多段铰接式挖掘臂布局，搭配三组核心液压油缸分别完成动臂举升、斗杆收放、铲斗挖掘的动作控制，同时在装置后侧设置了可收放的液压支撑支腿，作业时支腿伸出接触地面，能够为整机提供稳定的支撑，抵消挖掘作业产生的倾覆力矩，保障作业过程的稳定性。操作区域设置了独立的驾乘座椅与液压操纵阀组，操作人员可直接在装置上完成所有挖掘动作的操控，无需额外设置远程操作工位。设计过程中充分考虑了该装置的挂载适配性，整体结构紧凑，可快速挂载在小型拖拉机、滑移装载机等通用动力平台上，无需对原有动力设备做大规模改装，即可拓展出挖掘作业功能。装置的挖掘动作覆盖范围经过参数化优化，可实现180度以上的回转作业，挖掘深度、卸料高度均满足小型土方作业、庭院施工、农田水利修整等场景的使用需求，同时预留了快换接头接口，可快速更换不同规格的铲斗或是破碎锤、抓斗等属具，拓展作业场景。模型完整还原了液压管路的排布走向、铰接点的销轴与润滑结构、座椅的安装支架等细节，所有部件均可拆分查看，能够为同类小型挂载式挖掘设备的结构设计、改装优化提供直观的三维参考，也可用于液压工程机械的教学演示、作业原理仿真展示使用。
