非等距配置工业支撑管廊架结构设计

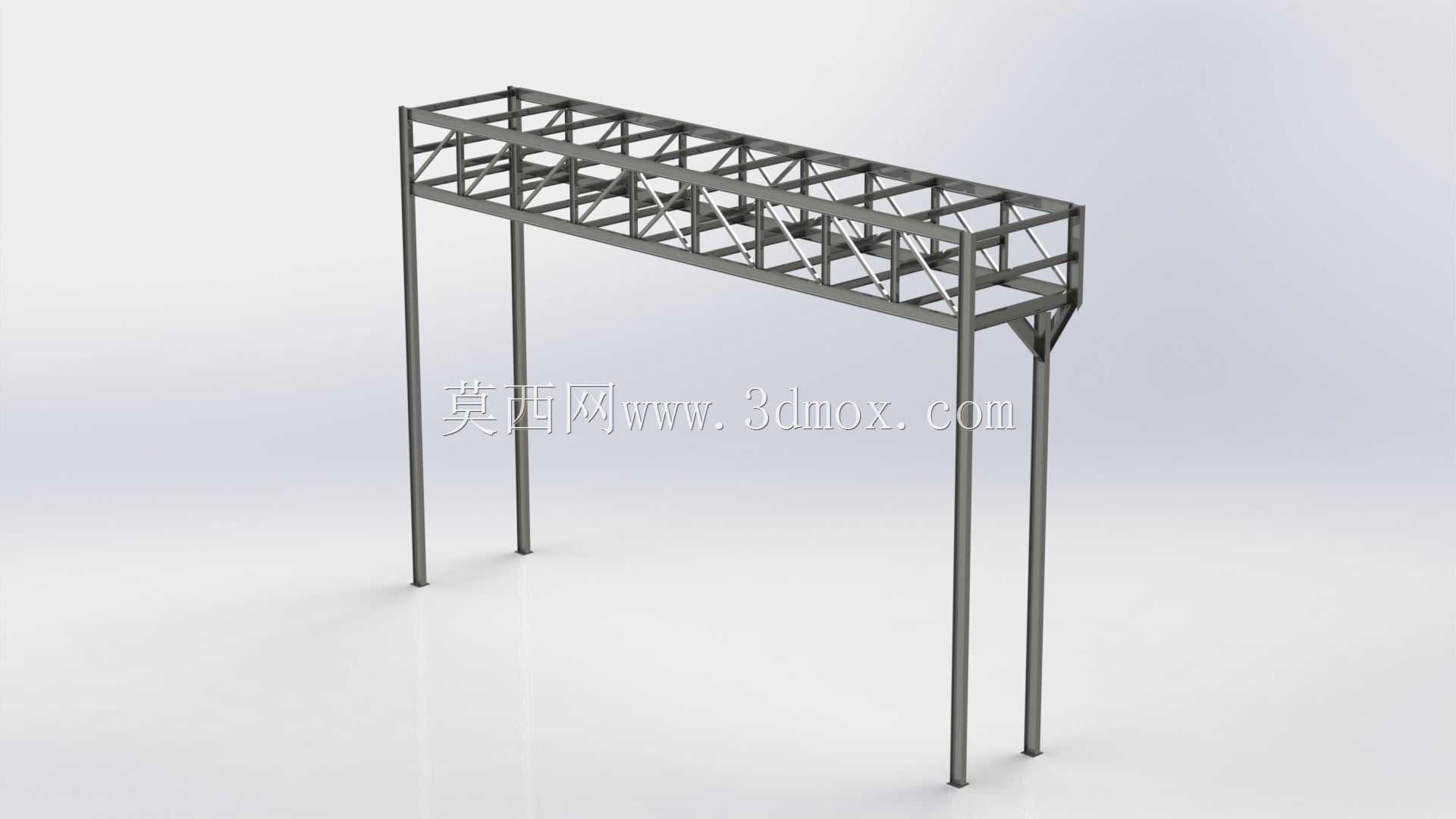

这款管架结构主要应用于厂区管线布设、车间工艺管道架空敷设、户外公用工程管线跨通道支撑等场景，可在地面通道上方形成稳定的架空承载结构，避免管线落地占用通行空间，同时满足管线排布的布局调整需求。区别于常规等距排布的标准管架，该结构针对现场非均匀的管线荷载分布、受限的立柱落点位置做了适配设计，四根竖向支撑立柱采用非等距布置，可避开地面既有设备基础、地下管线埋设区域，无需额外做场地破除整改就能完成安装，适配老旧厂区改造、场地受限区域的管线架设需求。上部承载段采用桁架式框架结构，上下弦杆搭配斜向腹杆形成稳定的受力体系，相比纯梁式结构能在相同自重下获得更高的抗弯承载能力，可承载多根并行排布的工艺管道、电缆桥架等附属设施，斜腹杆的排布也对应了不同区段的荷载差异，在管线集中、荷载较大的区段加密腹杆布置，荷载较小的区段适当放大腹杆间距，在保证结构强度、刚度满足要求的前提下，尽可能减少型材用量，控制整体结构自重。竖向立柱与上部桁架的连接节点做了加劲肋强化处理，可传递竖向荷载与水平风载、管线振动带来的附加荷载，立柱底部设置安装底板，可通过膨胀螺栓或预埋螺栓与地面基础固定，安装时可根据现场实际标高对立柱长度做微调适配，不需要重新加工上部桁架段。整体结构的外轮廓宽度适配常规厂区人行、小型物流通道的通行净空要求，立柱间距预留足够的通行宽度，上部桁架的底面标高满足通道的净空高度要求，不会对下方通行造成干涉。设计过程中优先选用常用规格的型材，所有杆件连接节点均适配常规焊接、栓接工艺，现场施工不需要特殊加工设备，可降低现场安装的作业难度。结构的受力计算充分考虑了管线满水荷载、风荷载、温度变形带来的附加应力，非等距的立柱排布经过受力校核，不会出现局部应力集中、结构变形超标的问题，可长期稳定承载架空布设的各类管线设施，同时桁架的开放式结构也方便后期管线的检修、新增管线的布设作业，不需要大范围拆解结构就能完成管线调整。
