HTD28齿同步带轮数控加工三维设计

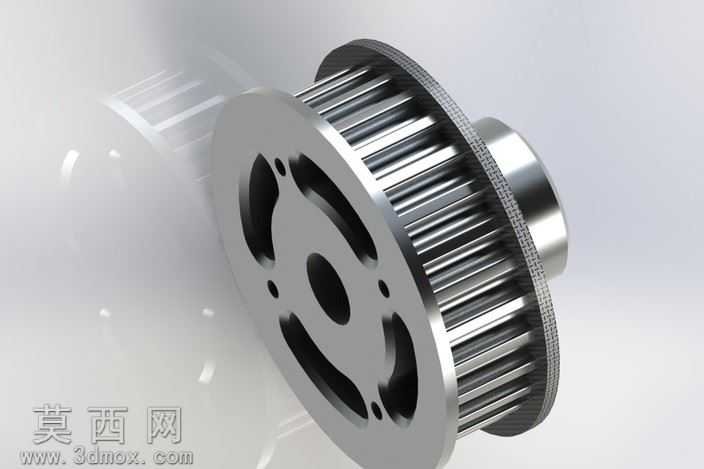

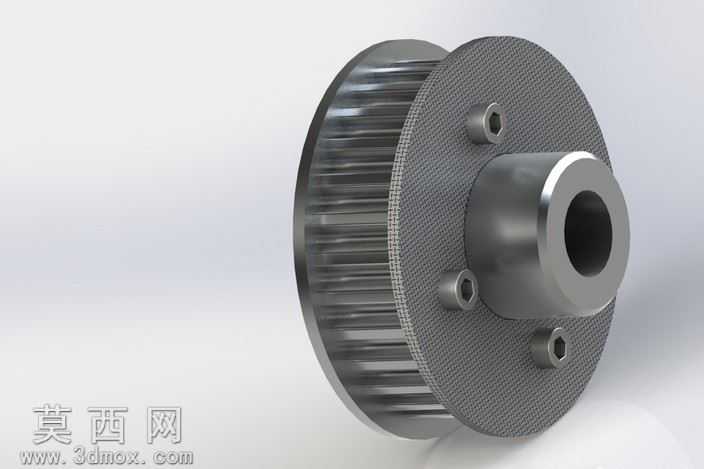

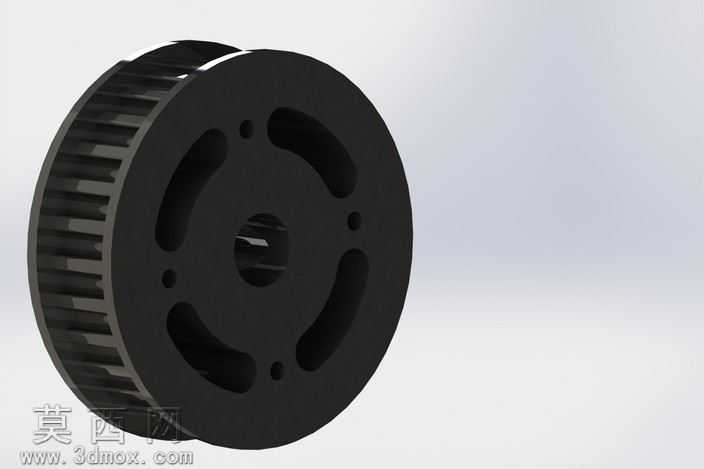

本作品为HTD28齿同步带轮的三维设计模型，建模过程围绕同步带轮的实际数控加工工艺展开，完整还原了该类传动零件的全部结构细节。建模初期首先梳理HTD齿形的标准参数，28齿的齿部采用圆弧齿廓设计，区别于普通梯形齿同步带轮，HTD齿形的齿顶圆弧、齿根过渡圆弧参数严格匹配行业通用标准，确保齿形与同步带啮合时受力均匀，降低传动过程中的应力集中问题。在三维软件中进行齿形建模时，先绘制单个齿的截面草图，通过圆周阵列命令完成全部28个轮齿的排布，同时对齿面做了微小的拔模处理，适配实际数控铣削加工的走刀需求，避免加工过程中出现刀具干涉。轮体主体结构分为三个部分，外侧的带齿啮合区、中间的辐板连接区以及内侧的轮毂安装区，辐板表面设计有网纹滚花结构，该结构在建模时通过纹理映射结合凹凸位移调整实现，还原实际零件加工后的表面质感，既可以提升零件外观辨识度，也能在装配调试时增加摩擦力方便操作。轮毂部分为带中心通孔的凸台结构，中心孔为安装定位基准，建模时严格控制孔的圆柱度公差，凸台端面与轮体端面设置了精准的垂直约束，保证安装后带轮的端面跳动符合传动要求。辐板上均匀分布三个内六角安装螺孔，螺孔的位置度通过圆周阵列的参数约束保证，孔口做了倒角处理，既可以去除加工毛刺，也能方便内六角螺钉的旋入。材质渲染阶段，整体零件赋予45号钢的金属材质，调整金属粗糙度参数至1.6μm对应的视觉效果，轮齿啮合面适当提高反光度模拟精加工后的表面状态，螺孔内部做哑光处理还原钻孔加工的表面质感，整体渲染效果贴近实际数控加工完成后的零件实物状态。设计过程中充分考虑数控加工的工艺可行性，所有棱边均设置了合理的倒角或圆角，避免锐边毛刺，各结构的壁厚均匀，轮毂与辐板的过渡位置设置圆角加强，降低零件工作时的应力集中风险，模型的所有尺寸参数均适配常规数控车、数控铣的加工流程，可直接用于数控加工的编程参考，也可用于同步传动机构的装配模拟、运动仿真等场景。
