带万向节传动的轮式行走机构设计

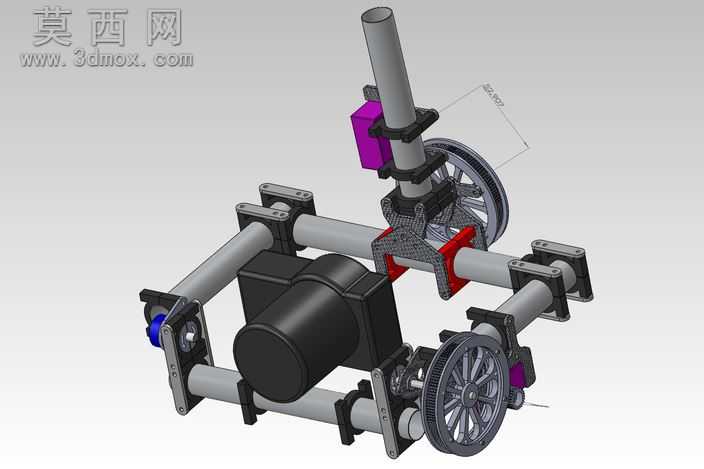

本作品为带万向节传动的轮式行走机构三维建模设计，整体采用模块化装配思路完成搭建，在三维建模过程中，首先对核心传动部件万向节进行参数化绘制，严格还原十字轴万向节的铰接结构，保证两轴存在夹角时仍可稳定传递扭矩，建模阶段对万向节的叉形接头、十字轴、轴承衬套等零件逐一进行特征建模，通过同轴、重合等装配约束完成万向节组件的装配，验证其转动自由度符合传动需求。行走机构的框架采用标准圆管型材搭建，建模时调用标准型材截面特征快速生成框架杆件，通过角码、管夹类连接件完成框架的拼接装配，保证整体结构的拆装便利性。动力单元采用集成式减速电机模型，建模时还原电机的安装法兰、输出轴定位特征，将电机固定于框架中部的安装位，输出端通过万向节与两侧的轮轴进行连接，抵消轮轴与电机输出轴之间的安装角度偏差，避免传动过程中出现卡滞问题。行走轮采用辐条式轮毂搭配橡胶轮缘的结构，建模时分别绘制轮毂的辐条支撑结构与轮缘的环形实体，通过装配约束将车轮固定于轮轴两端，轮轴通过带座轴承固定于框架下方，保证轮轴转动的同轴度。渲染阶段为不同部件赋予差异化材质：框架金属管赋予哑光银灰色金属材质，电机外壳赋予磨砂黑色工程塑料材质，万向节传动部件赋予亮银色金属材质，车轮轮缘赋予深灰色橡胶材质，紫色的电气安装座赋予亮面工程塑料材质，通过不同材质的区分清晰展现各部件的功能分区。整体结构设计充分考虑万向节的传动特性，将其应用于行走机构的动力传递路径中，可适应一定范围内的轴系角度偏移，提升机构运行的稳定性，同时模块化的框架设计也便于后续对机构进行功能扩展与部件更换，整体装配完成后经过干涉检查，各运动部件之间无碰撞干涉，可完整模拟行走机构的动力传递与行走动作。
