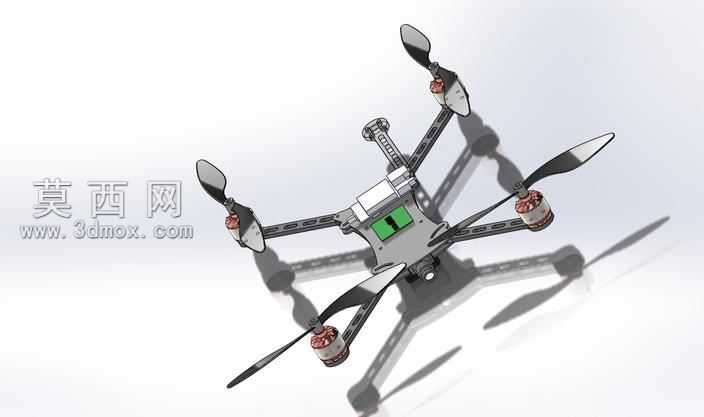

折叠式小型FPV四旋翼无人机结构设计

本作品为折叠式小型FPV四旋翼无人机的三维结构设计，建模过程中以便携性与飞行稳定性的平衡为核心设计思路，针对传统小四轴收纳体积大、外出携带不便的痛点，采用了机臂可折叠收纳的结构方案。建模阶段首先完成中心飞控舱的主体结构搭建，中心舱采用一体化框架设计，预留了飞控板、电池、图传模块的安装位，舱体表面做了轻量化的开槽处理，在保证结构强度的前提下尽可能降低整机自重，匹配FPV飞行对整机重量的严苛要求。四组机臂采用转轴式折叠结构，每片机臂与中心舱通过阻尼转轴连接，展开时可通过定位卡扣锁止，保证飞行过程中机臂不会出现晃动偏移，折叠时机臂可向中心舱侧方收拢，大幅缩小整机收纳尺寸，方便外出飞行携带。动力系统部分，每片机臂末端预留了电机安装座，匹配小型无刷电机的安装孔位，螺旋桨采用快拆式安装结构设计，可快速完成桨叶的拆装更换。材质渲染阶段，中心舱主体采用哑光碳纤维纹理材质，还原航模常用的碳纤维板材质感，机臂采用高强度工程塑料的半哑光质感，电机部分做了金属阳极氧化的色彩区分，螺旋桨采用半透明的尼龙材质质感，转轴与卡扣部分做了金属亮面处理，区分不同部件的材质属性。结构设计上充分考虑了实际装配的合理性，所有部件的连接位都预留了合理的装配公差，走线槽隐藏在机臂内部，避免飞行过程中电线外露影响气动效率，摄像头安装位设置在中心舱前端，预留了角度调节空间，可满足FPV第一视角飞行的视角调整需求。整体建模过程严格遵循小型FPV无人机的实际尺寸比例，每一处结构都对应实际加工装配的可行性，既保证了折叠结构的可靠性，又兼顾了飞行时的结构强度与气动效率，可作为小型便携FPV航模设计的参考方案，也可用于3D打印制作验证样机的结构参考。
