辐条式MXL120齿同步带轮结构设计

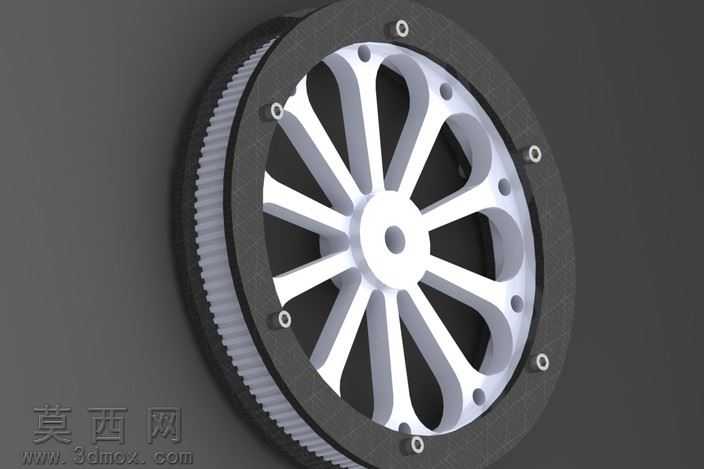

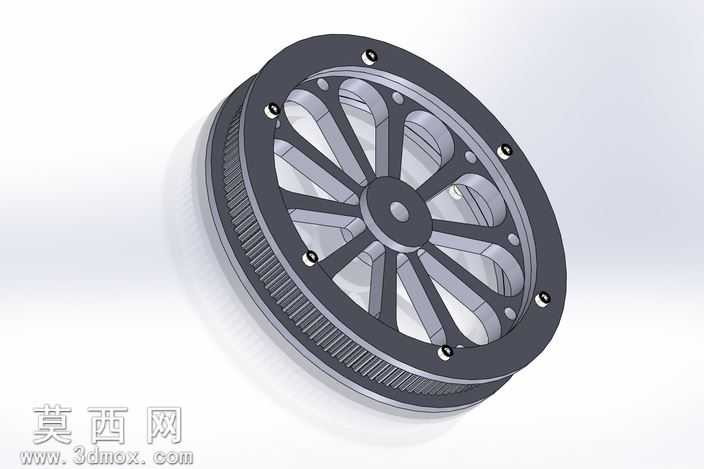

本作品为MXL120齿同步带轮的三维建模设计，整体采用轻量化辐条式轮体结构，在三维建模过程中，首先以同步带轮的节圆、齿顶圆、齿根圆参数为基准绘制齿形轮廓，MXL型齿为圆弧齿形，建模时严格遵循齿距、齿高、齿槽圆弧半径的标准参数，通过阵列命令完成120个轮齿的均匀排布，保证齿形的啮合精度。轮体部分采用多辐条镂空设计，从中心轮毂向外辐射出12根等宽辐条，辐条之间为对称的水滴形镂空槽，既减轻了带轮整体重量，又保证了轮体的结构强度，避免高速转动时产生过大的转动惯量。中心轮毂设置有同轴定位孔，用于与传动轴配合安装，轮毂端面做了倒角处理，方便装配时的导入定位。轮体外侧的安装法兰上均匀分布6个沉头安装孔，孔位与轮体中心保持严格的同轴度公差，沉头结构可使安装螺栓的头部完全埋入法兰面内，避免螺栓突出干涉同步带的运转。材质设置上，轮体主体采用深灰色硬质铝合金材质，表面做哑光阳极氧化处理，还原金属零件的细腻质感，安装螺栓采用亮面不锈钢材质，通过材质的明暗对比区分不同零件，提升渲染效果的真实感。渲染阶段采用柔和的侧上方打光，清晰展现轮齿的齿形细节、辐条的结构层次以及法兰面的安装孔特征，阴影过渡自然，突出零件的立体感。设计过程中充分考虑同步带轮的传动需求，轮齿的齿面粗糙度、轮体的动平衡性能都在建模时做了对应优化，辐条的排布经过受力分析验证，可承受传动过程中的扭矩载荷，避免轮体发生形变，整体结构兼顾轻量化与结构刚性，适用于小载荷精密传动场景，可直接用于传动机构的虚拟装配、运动仿真以及工程出图使用。
