铸铝缸头九缸径向半额星型发动机设计

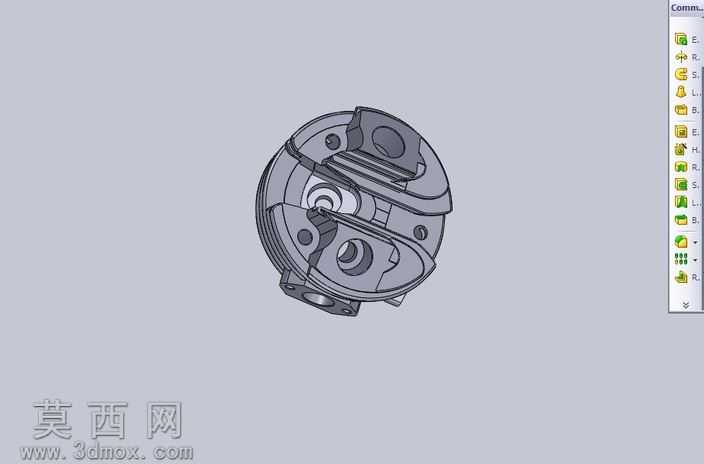

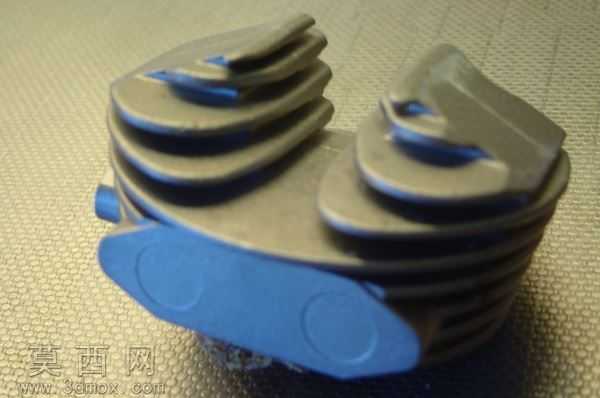

本作品为九缸径向半额星型发动机的三维建模设计，整体采用SolidWorks完成全参数化建模流程，建模过程严格遵循压制成型铸铝缸头的工艺特性，对发动机的核心结构进行了精准还原。建模初期先完成中心曲轴基座的基准定位，以中心轴为原点做环形阵列基准，将九个缸体的安装位按照星型径向排布的角度均匀分布，确保每个缸体的中心轴线与主轴中心的夹角完全一致，保障动力输出的动平衡性能。缸头部分采用铸铝材质的仿真设定，建模时还原了压制成型工艺带来的壳体壁厚均匀特性，对缸头的散热鳍片、气门安装座、连接螺栓孔等细节结构做了精细化处理，每个安装孔的位置、孔径、沉台深度都按照实际压铸件的工艺要求设置参数，避免出现建模结构与成型工艺冲突的问题。整体装配结构采用分层装配逻辑，先完成中心主轴与曲柄连杆机构的子装配，再依次将九个缸体组件沿径向阵列装配到中心基座上，每个缸体与基座的连接面都做了贴合约束，还原实际装配中的密封面配合关系。渲染阶段采用金属铸铝材质赋予缸头壳体，调整材质的粗糙度、金属度参数模拟铸铝件表面的亚光金属质感，对内部运动构件赋予合金钢材质，区分不同部件的材质视觉差异，同时添加工程图视角的渲染效果，清晰展示发动机的星型排布结构与缸头外部造型。设计过程中重点考量了星型发动机径向布局的结构紧凑性优势，半额结构的设定在保障九缸动力输出平顺性的同时，压缩了发动机的整体径向尺寸，适配小型动力设备的安装需求，所有结构特征都保留了可编辑的参数化属性，方便后续针对不同排量需求调整缸径、行程等核心参数，也可直接用于压制成型模具的设计参考，模型的结构细节完整覆盖了铸铝缸头从外部散热结构到内部安装定位的全部特征，能够直观展示九缸星型发动机的布局逻辑与成型工艺特点。
