Mk-17航模活塞发动机剖面结构三维建模

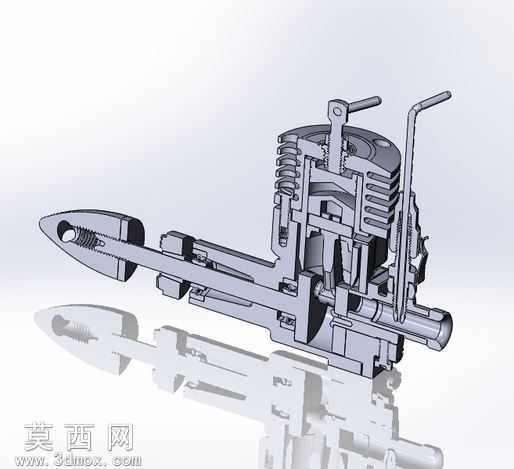

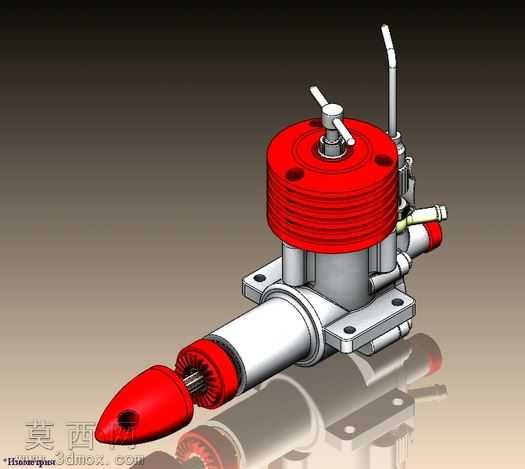

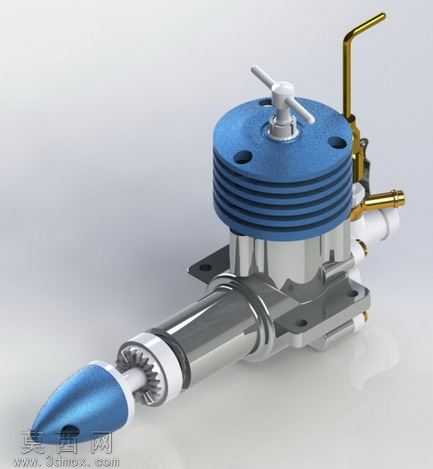

本作品为Mk-17小型活塞式航模发动机的全参数化三维建模成果，采用剖面展示形式完整呈现发动机内部全部零部件的装配关系与运作逻辑。建模过程严格遵循该款发动机的真实尺寸参数，还原了12.8mm缸径、11.4mm活塞行程、1.48cc排量的核心结构规格，压缩比设定为10.16，匹配12000转/分钟的额定工作转速设计，搭配180/100规格螺旋桨与5mm扩散器的适配结构。建模阶段优先完成各核心零部件的独立参数化构建：针对气缸部分精准绘制散热鳍片的等距阵列结构，还原鳍片的倾斜角度与厚度参数，保证散热结构的形态还原度；活塞组件部分完成活塞环槽、活塞销孔的细节特征建模，还原活塞与连杆的铰接配合结构；曲轴部分平衡块、曲柄销、输出轴的同轴度公差在建模中做了对应约束，还原曲轴的动平衡设计结构；汽化器与进排气道部分完成气道曲面的顺滑过渡建模，还原油气混合通路的内部形态。装配阶段严格按照真实发动机的装配顺序添加配合约束，活塞与气缸的滑动配合、连杆与曲轴销的旋转配合、气门与摇臂的传动配合均添加了对应机械配合关系，可直观演示活塞往复运动带动曲轴旋转的完整动力传递路径。渲染阶段采用金属哑光材质模拟发动机缸体的铸铝质感，对运动配合面添加轻微金属光泽区分不同部件的加工属性，剖面部分采用统一的金属灰材质统一视觉表现，背景采用浅灰渐变突出模型主体结构，阴影采用软阴影设置增强模型的立体层次感，清晰展现各零部件的位置关系与装配层级。设计过程中针对航模发动机的轻量化结构特征做了细节还原，包括缸体外部的加强筋结构、后盖的安装定位凸台、油门操纵杆的铰接结构，所有可动部件的配合间隙均按照真实微型发动机的装配公差做了预留，完整还原该款小型活塞发动机的机械结构特征，可用于航模动力结构教学、发动机原理演示以及相关改装设计的参考依据。
