仓储车间带护栏工业管架结构设计

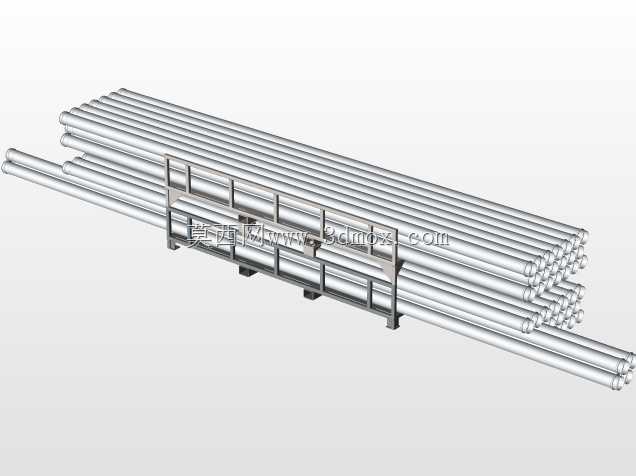

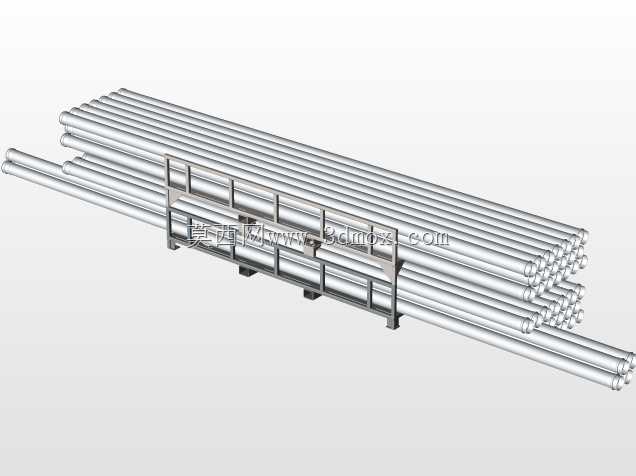

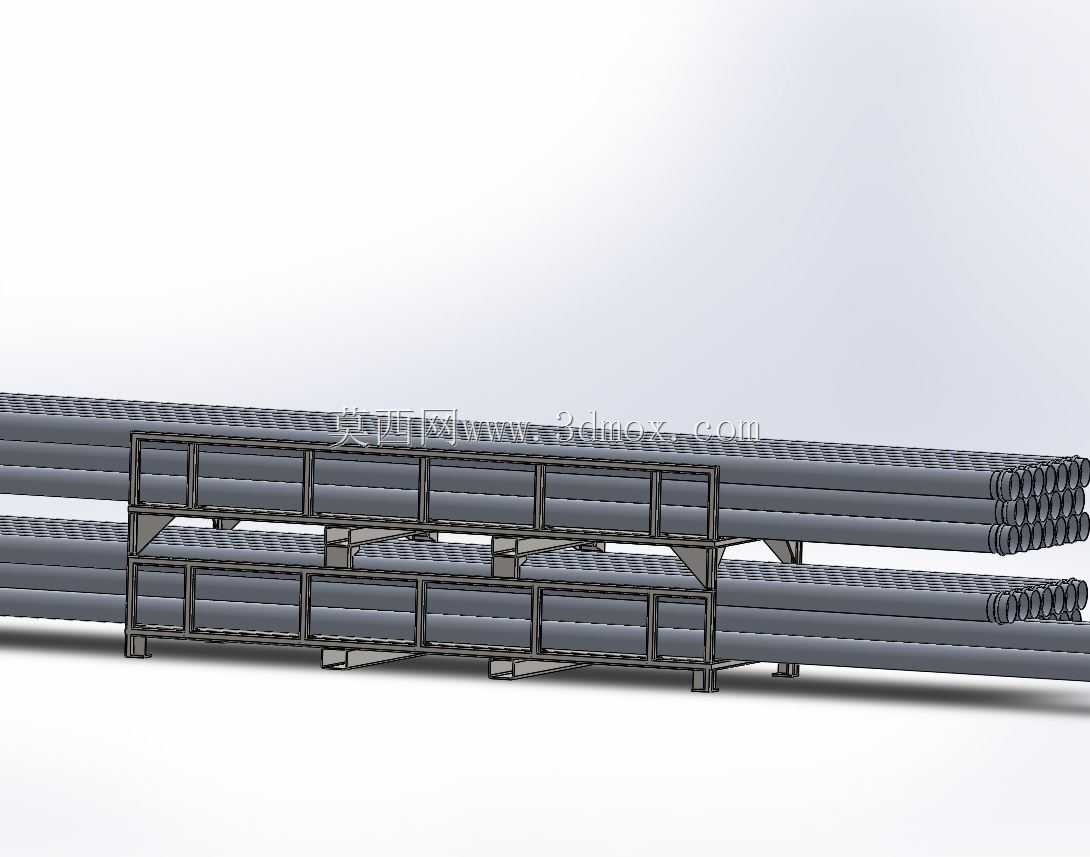

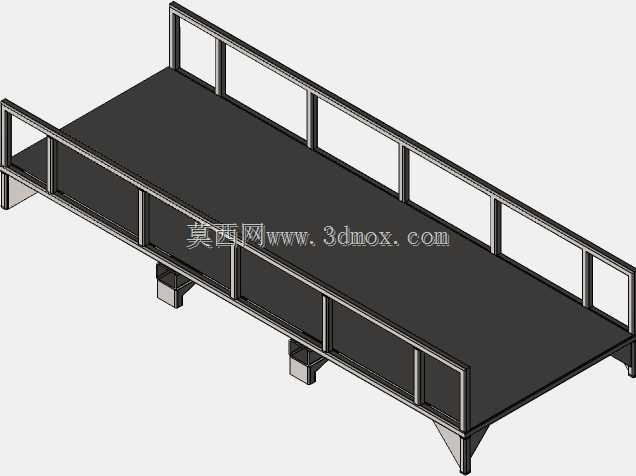

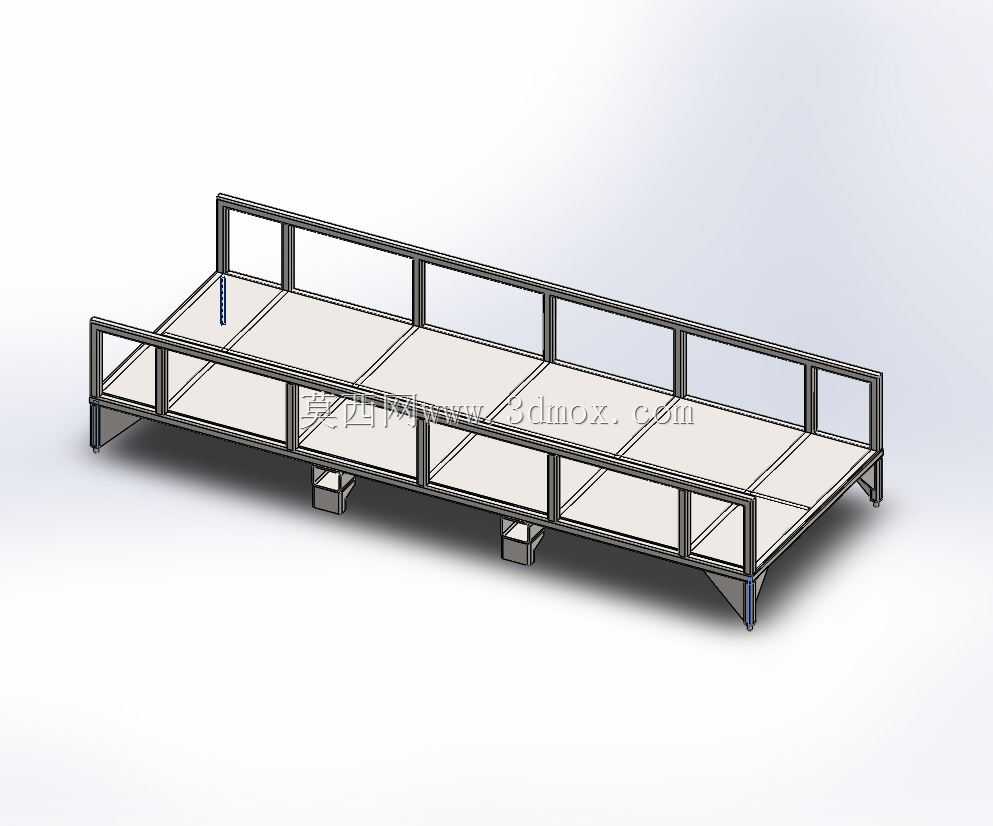

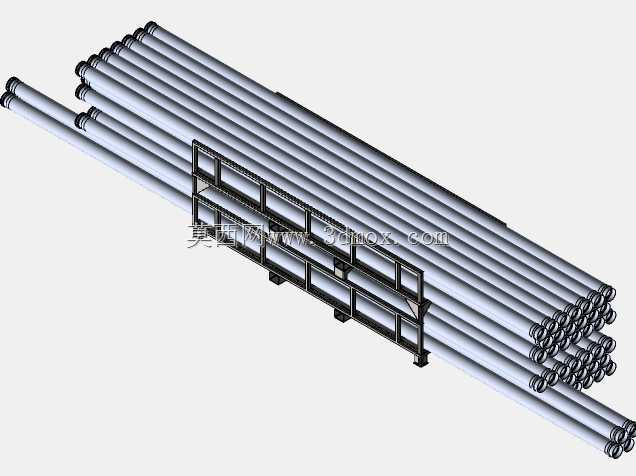

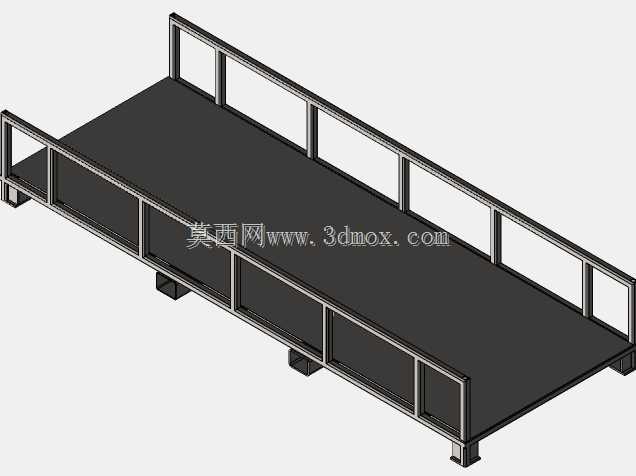

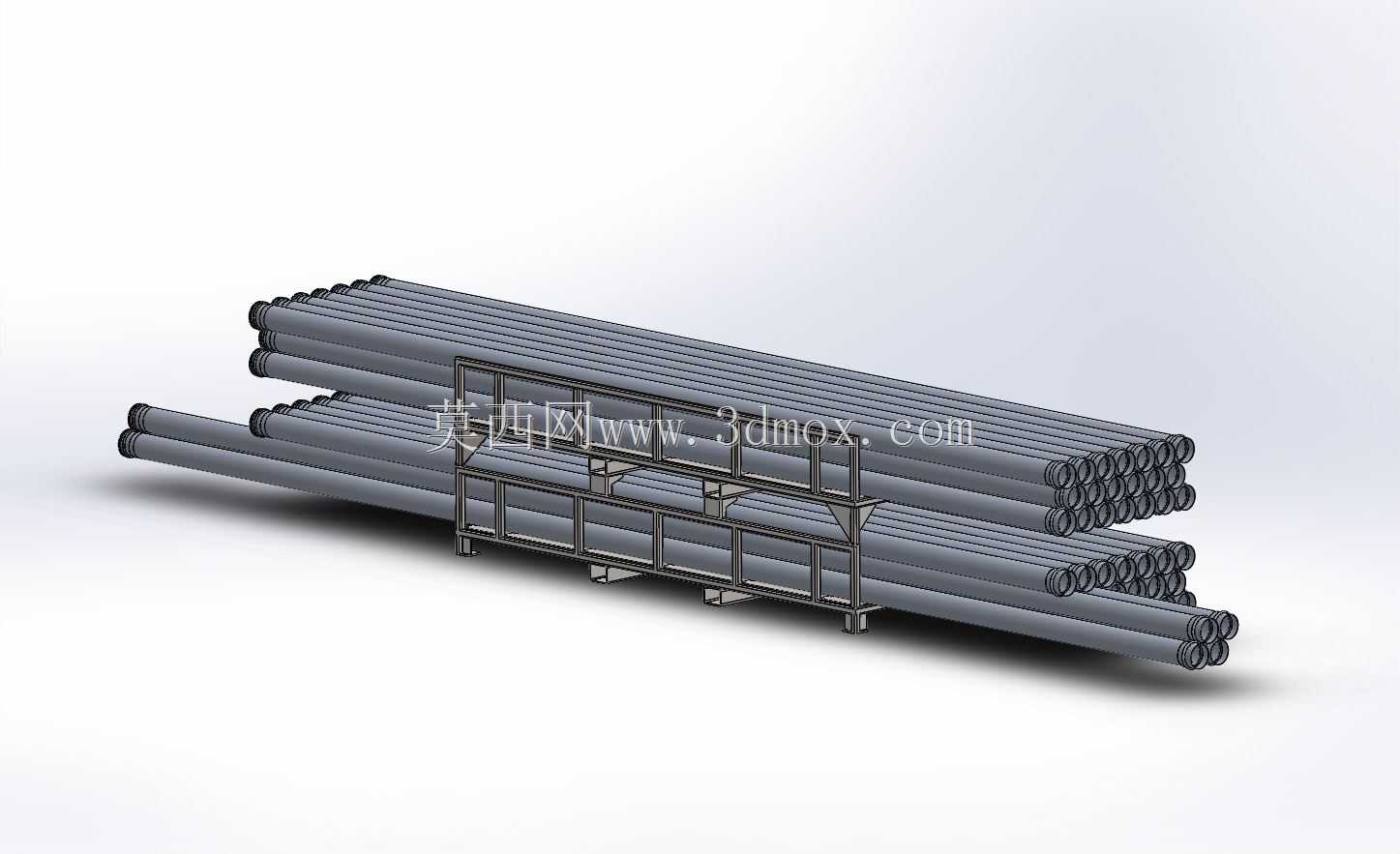

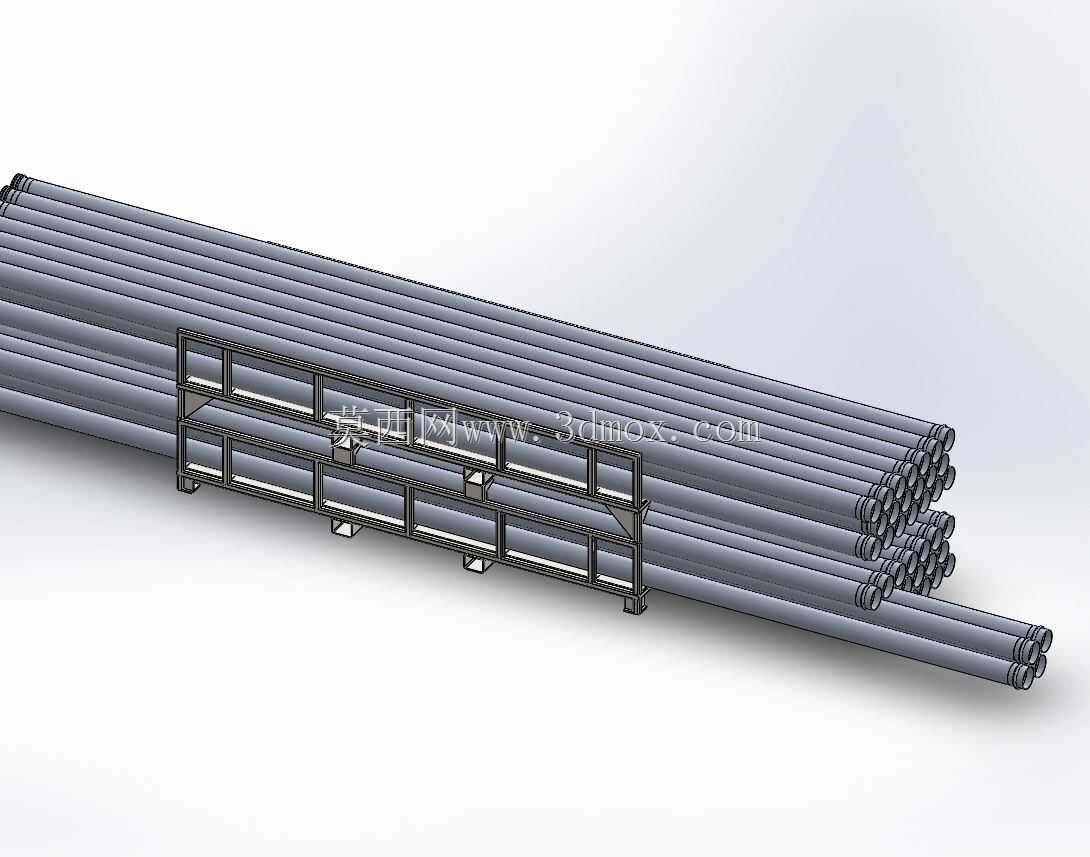

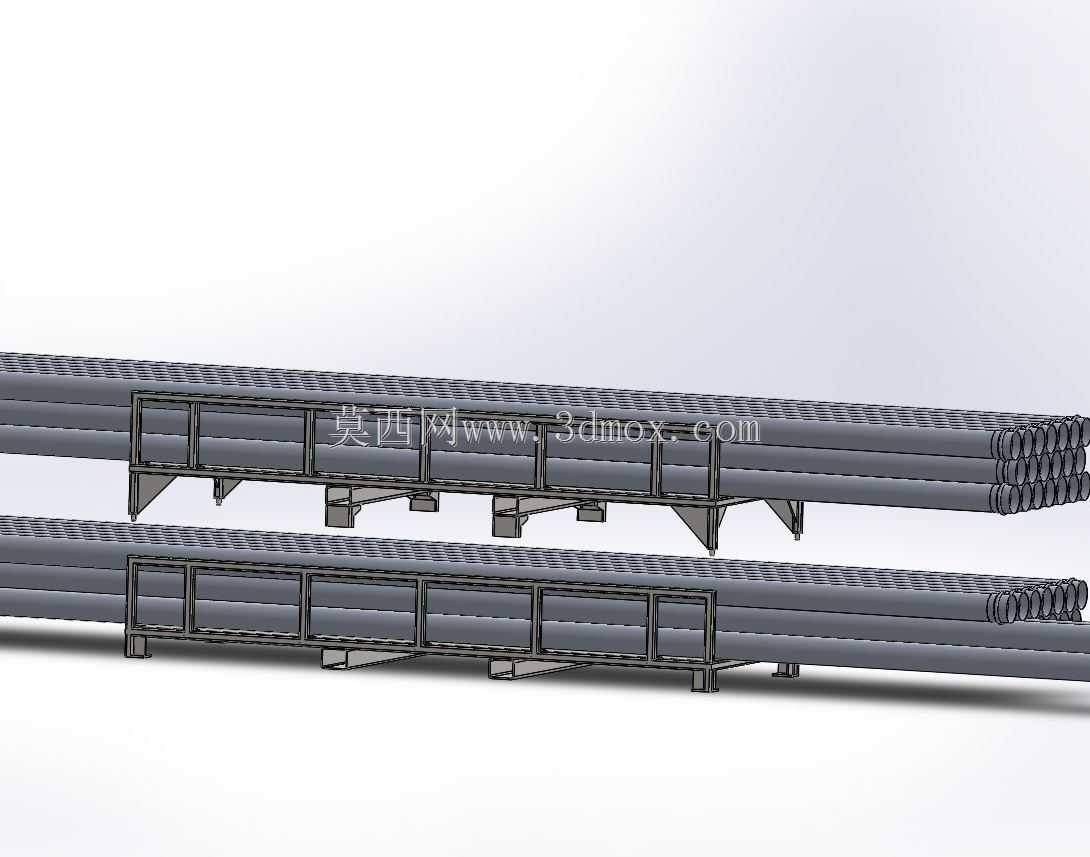

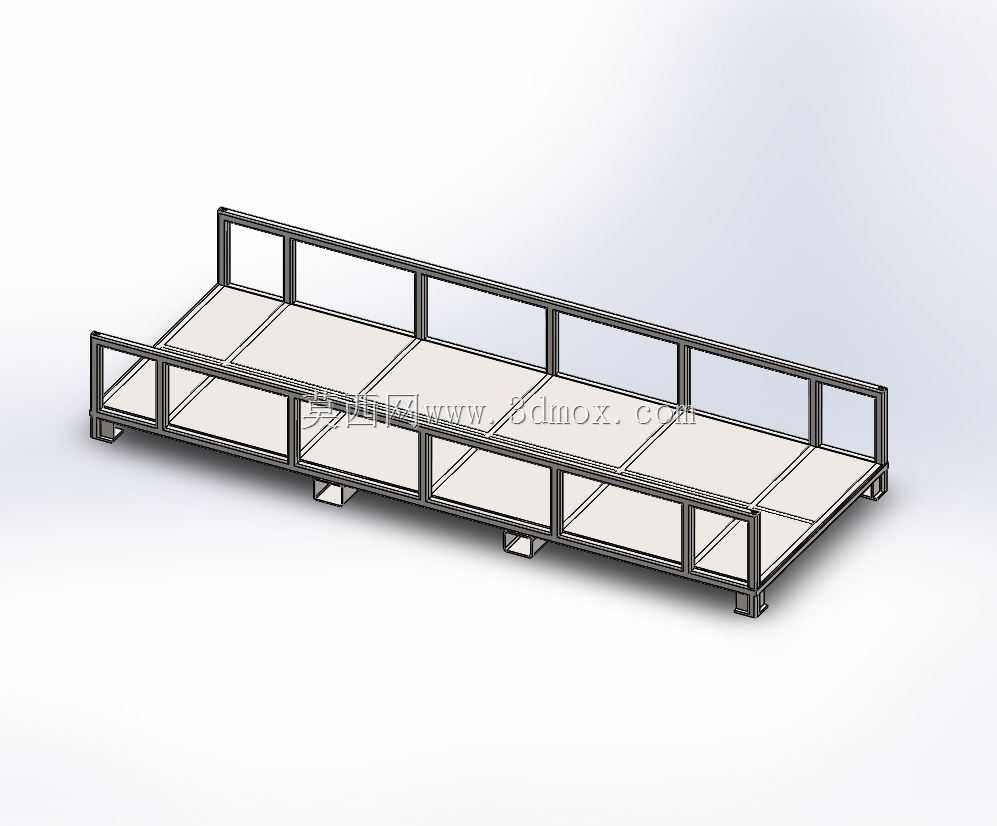

这款管架主要应用于生产车间物料周转区、仓储分拣区的重型物料临时存放与转运衔接环节，区别于常规焊接式重型货架，其采用框架式管结构拼接设计，整体承载面为平整铺板结构，两侧设置连续护栏，可有效避免放置在架体上的管材、型材、工装半成品在存取或移位过程中发生侧滑掉落。从实际使用场景来看，这类管架常配合叉车完成跨工位物料转运，架体底部设置的支撑脚预留了标准叉车叉取空间，无需额外配置托盘即可直接完成整架物料的转移，适配车间内部短距离物料调度需求，也可固定在生产线旁作为工序间的物料暂存台使用，承接上道工序完工的待检工件，为下道工序的装配、加工提供就近取料的承载平台。设计过程中优先考虑了架体的抗形变能力，主承载框架采用矩形管材拼接，护栏与主框架之间采用满焊连接，所有外露棱边均做了倒角处理，避免作业人员取放物料时发生磕碰。架体的整体宽度适配标准车间通道的通行宽度，长度方向可根据存放物料的常规长度做模块化拼接延伸，底部支撑脚的高度设置兼顾了叉车叉臂的最低抬升高度与地面清扫的作业空间，无需额外垫高即可满足日常清洁与设备通行要求。承载铺板采用分块拼接结构，单块铺板可单独拆卸更换，若局部出现磨损或变形无需整体更换架体，降低后期维护成本。护栏的高度设置参考了常规物料堆码的安全高度，既不会因为护栏过高影响大件物料的吊装存取，也能对堆码高度范围内的物料形成有效围挡，架体两端的框架结构做了斜向加强处理，在承受侧向冲击力时可将力传导至底部支撑结构，避免架体发生侧向倾覆。不同于常规仓储货架的层板多档设计，这款管架采用单层大承载面结构，更适合存放长度较长、外形不规则的长条形物料，避免多层货架存取长件时易发生的卡滞、刮蹭问题，架体表面可根据车间使用需求做喷塑或镀锌处理，适配潮湿、多粉尘等不同作业环境的防锈防腐蚀要求，安装时无需对地面做预埋处理，直接放置在硬化地面即可满足承载稳定性要求，若需长期固定在某一工位，也可通过底部支撑脚的预留孔位完成膨胀螺栓固定，进一步提升架体的抗倾覆能力。
