四层工业储能铅酸蓄电池承载支架

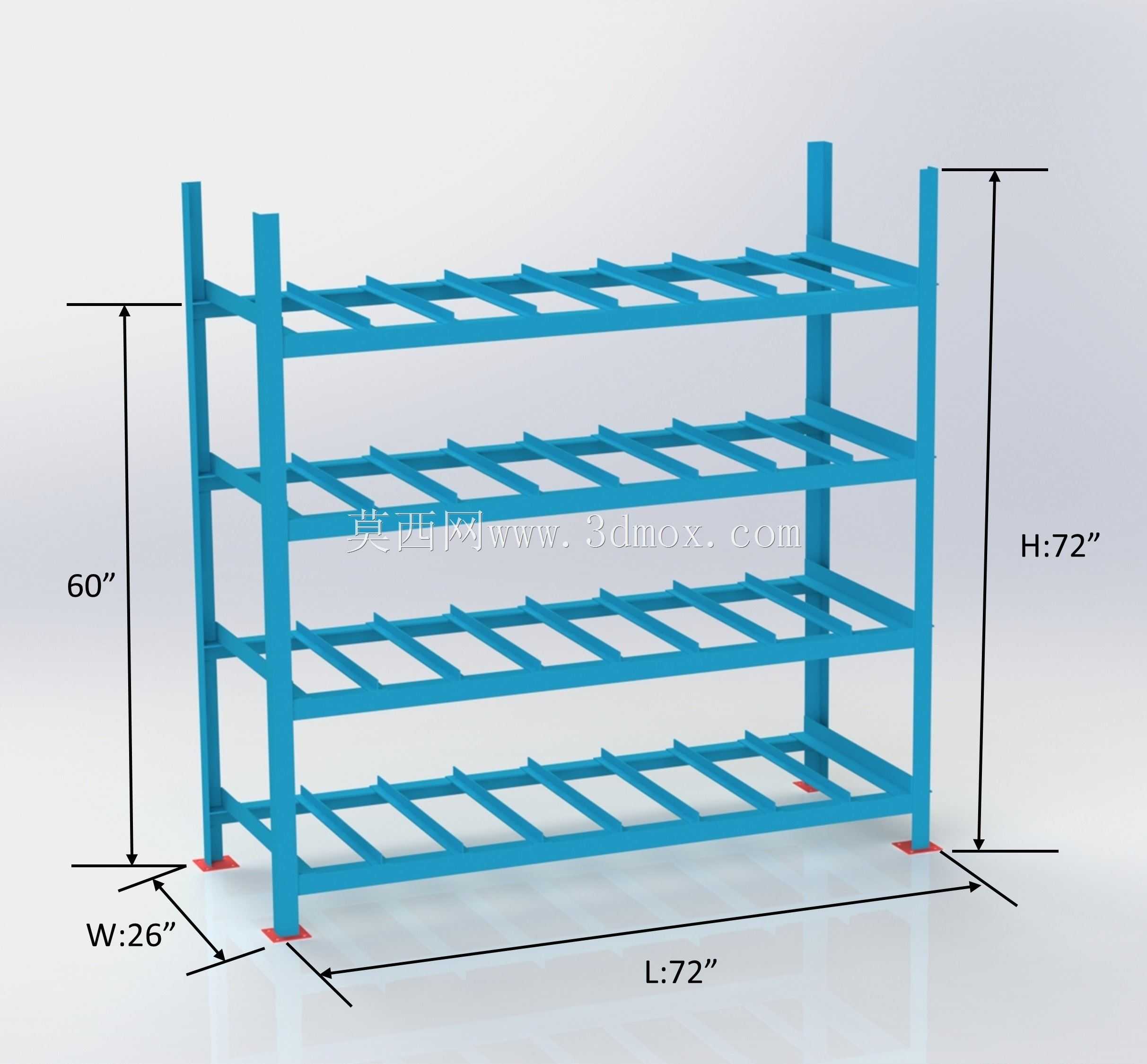

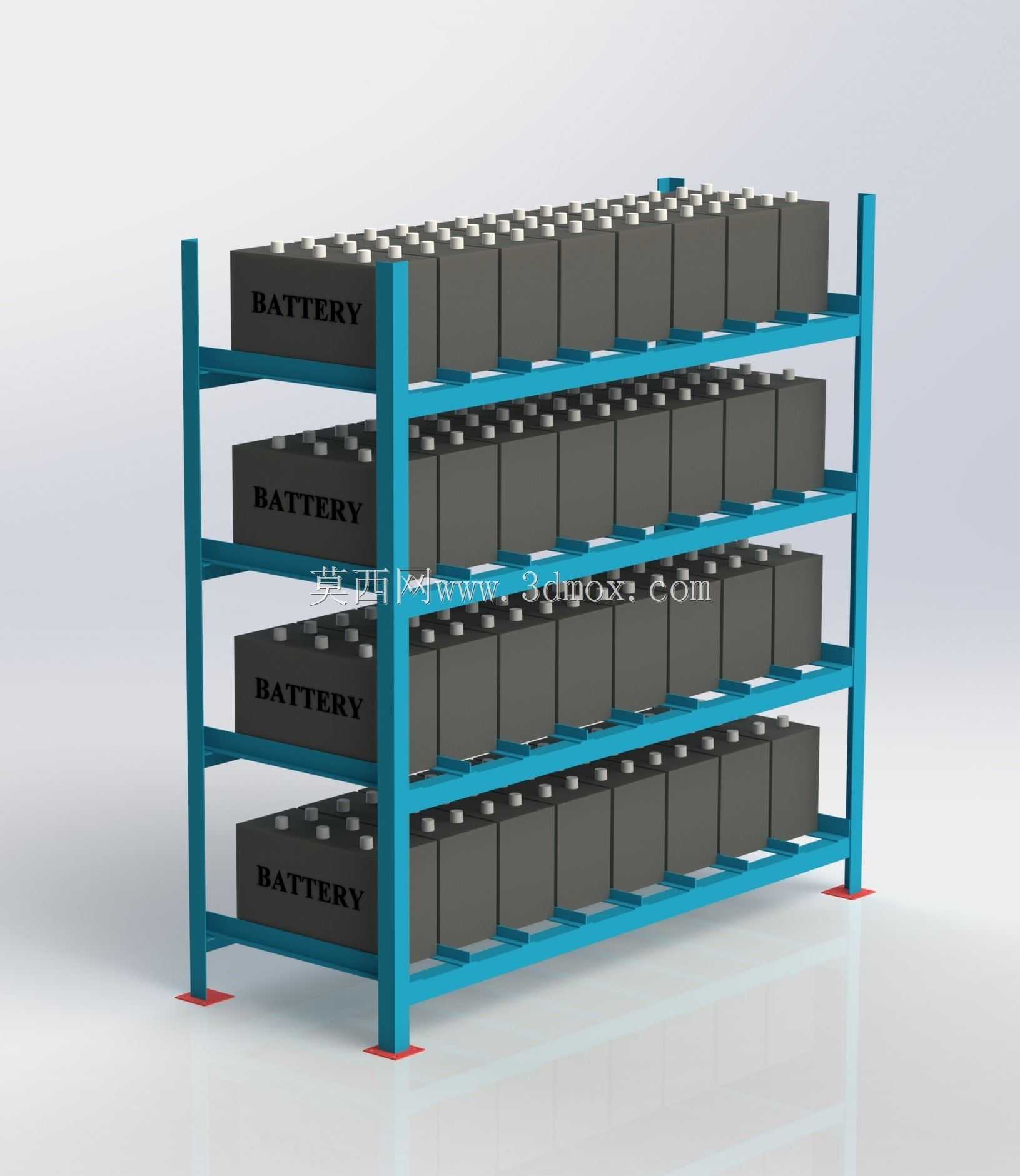

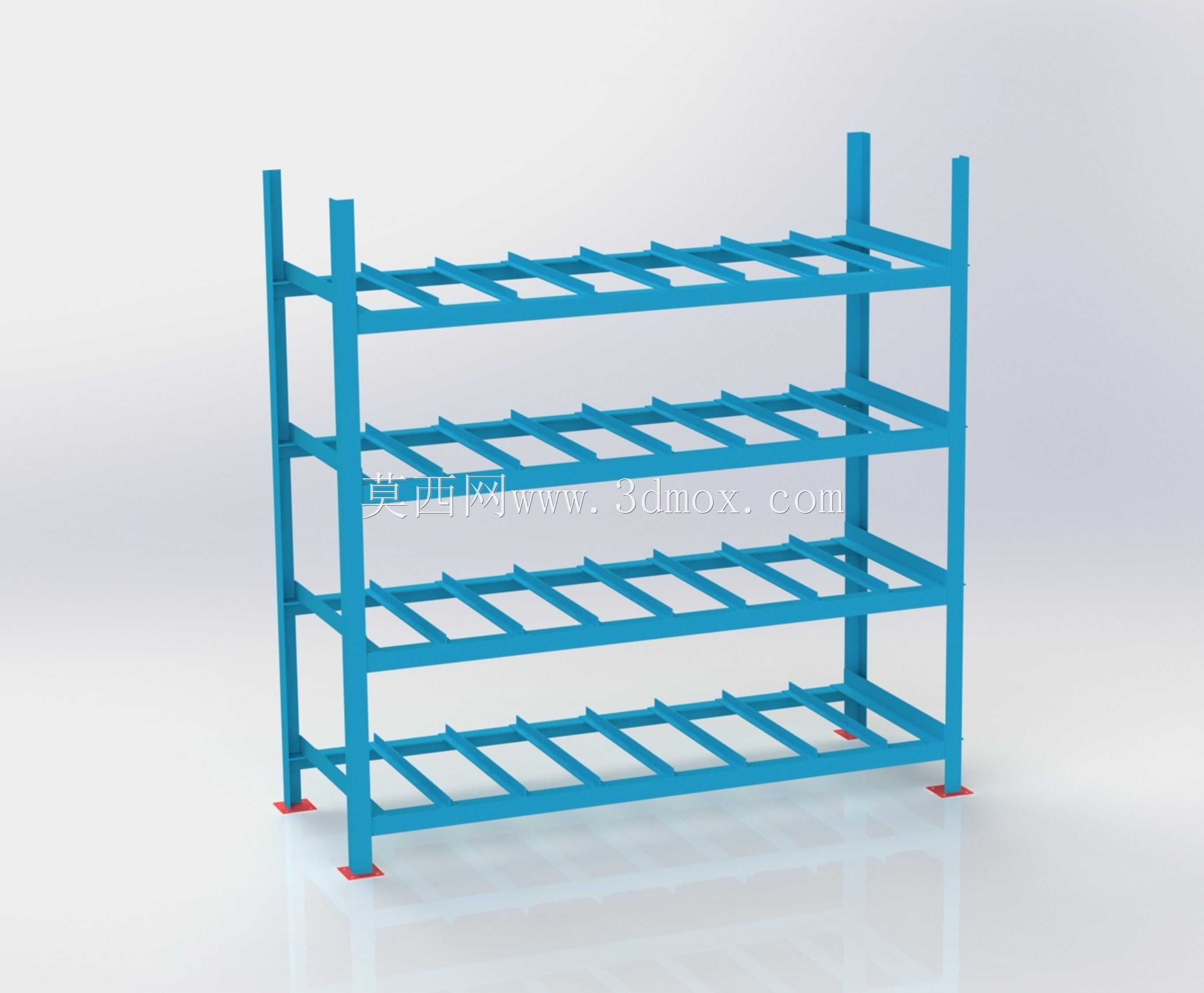

这款四层结构的电池承载支架，主要面向工业后备电源、机房储能、UPS不间断电源系统的电池组布设场景使用，核心作用是规整排布大容量铅酸蓄电池，通过分层承载的方式将多组电池有序固定，既节省机房或储能舱的地面占用空间，也能避免电池堆叠带来的挤压损伤、散热不畅问题，同时为后期的电池接线、运维检测留出足够的操作空间。从结构设计来看，支架整体采用开放式框架结构，主支撑立柱为冷轧钢型材加工而成，每层的承载横梁与立柱采用可拆卸式连接结构，方便根据实际使用的电池尺寸调整层间距，适配不同规格的工业蓄电池安装需求。支架底部设计有带安装孔的固定脚座，可通过膨胀螺栓与地面硬化层固定，提升整架的抗倾覆能力，避免电池组放置后因重心偏高出现晃动、倾倒风险，脚座处的水平调节结构还能抵消地面不平整带来的安装偏差，保证每层架体处于水平状态，避免电池放置后出现局部受力不均的问题。尺寸参数上，该款支架单组长度为72单位，整架额定负载能力可达750kg，每层可均匀排布8块工业铅酸蓄电池，整架满配可容纳32块电池，完全匹配中小规模后备电源系统的电池组容量需求。设计过程中充分考虑了电池运维的实际需求，架体层间预留了足够的走线空间，电池极柱方向统一朝向架体外侧，方便运维人员进行电压检测、接线端子紧固、电池更换等操作，开放式的结构也能保证电池充放电过程中产生的热量自然散出，避免密闭空间内热量积聚影响电池使用寿命。架体表面采用喷塑防锈处理，可适配机房、储能舱、工业车间等多种室内安装环境，抵御日常使用中的潮气、轻微腐蚀影响，延长支架整体的使用周期。在安装边界上，该支架安装时需在架体后侧预留不小于150mm的走线与散热空间，架体前方预留不小于600mm的运维操作通道，地面承载能力需满足整架满配后的总重量要求，避免地面沉降带来的架体变形问题。
