多层带滚轮可抽拉仓储滑架结构

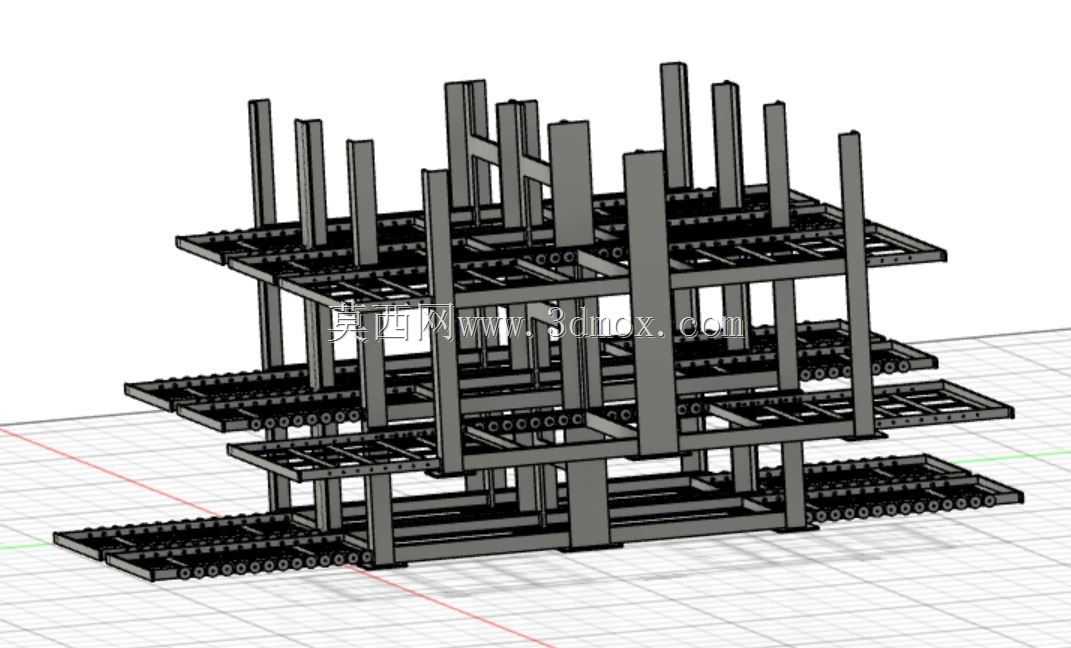

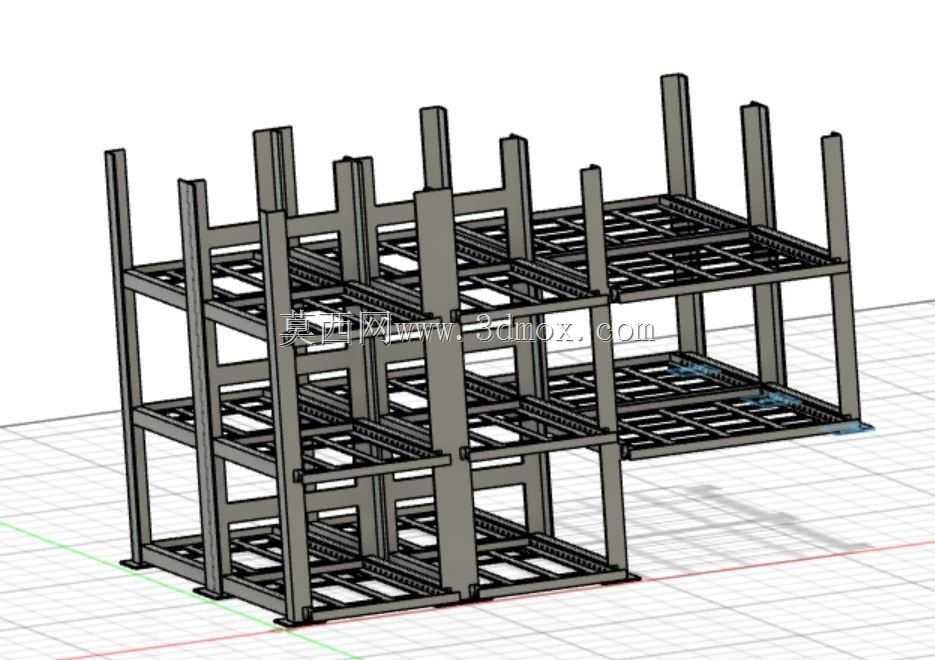

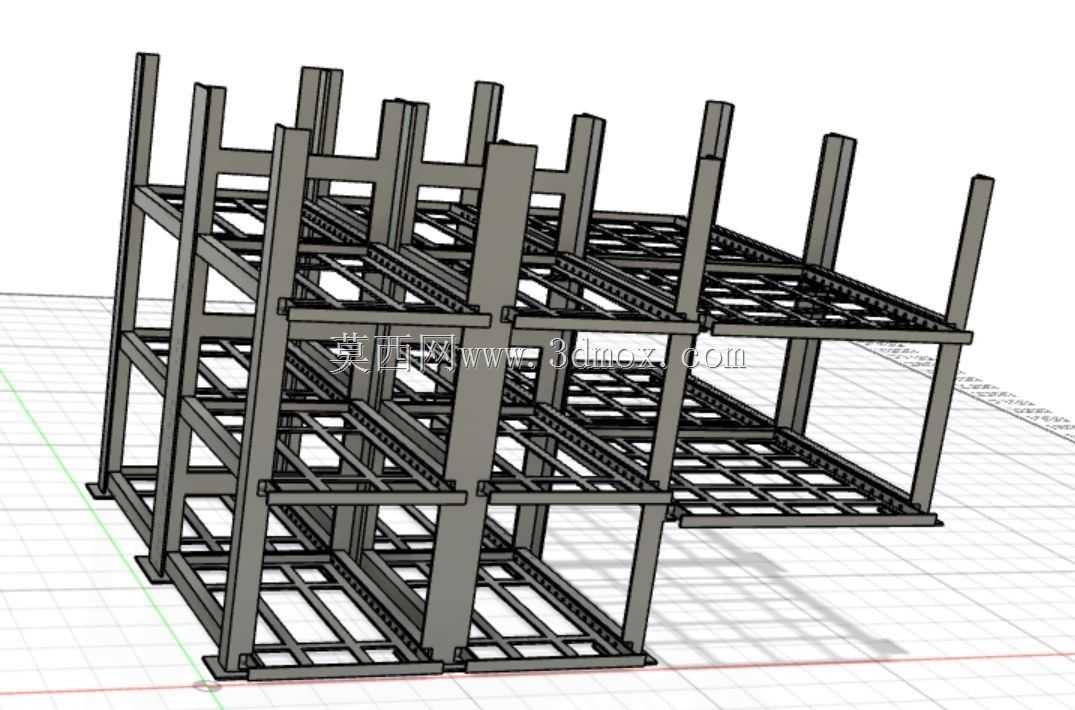

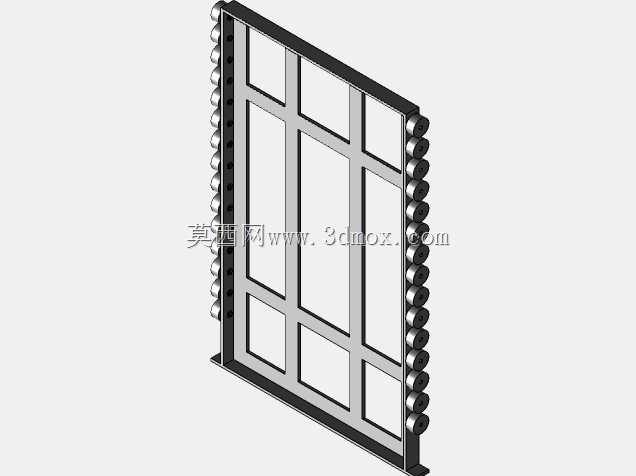

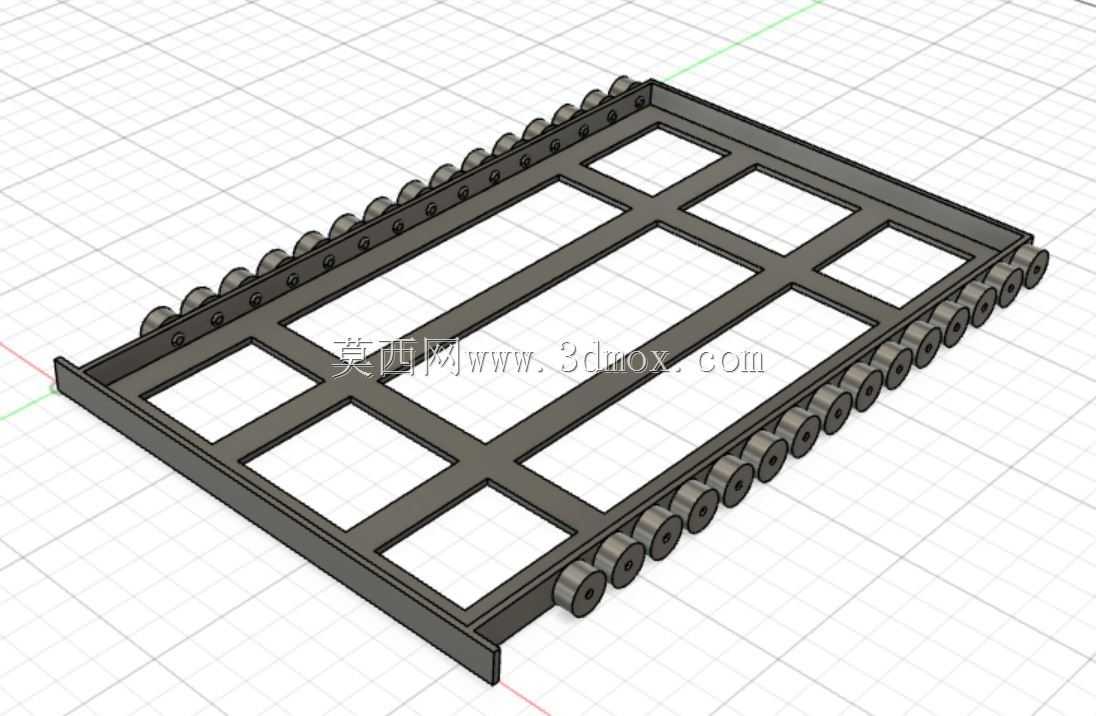

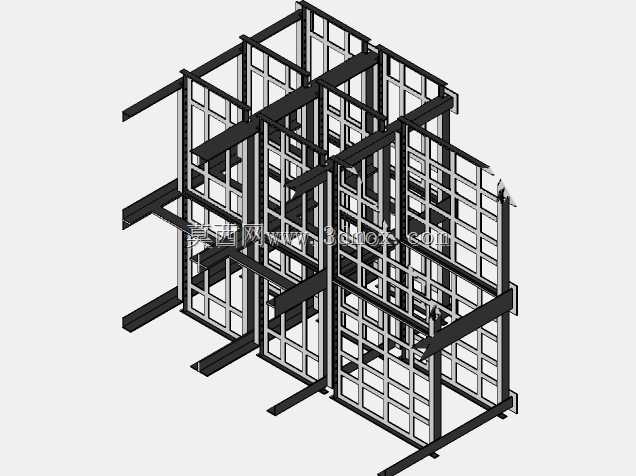

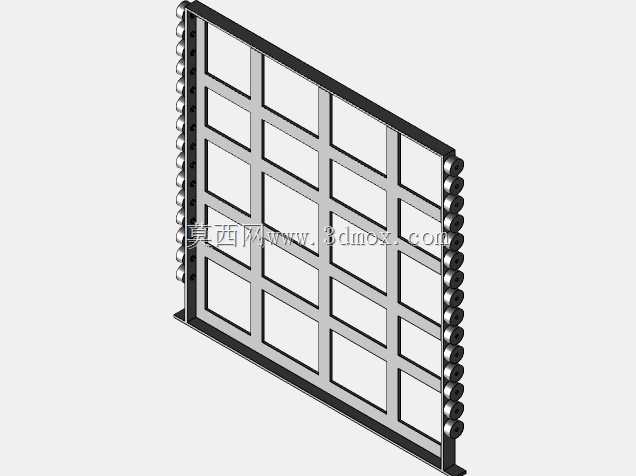

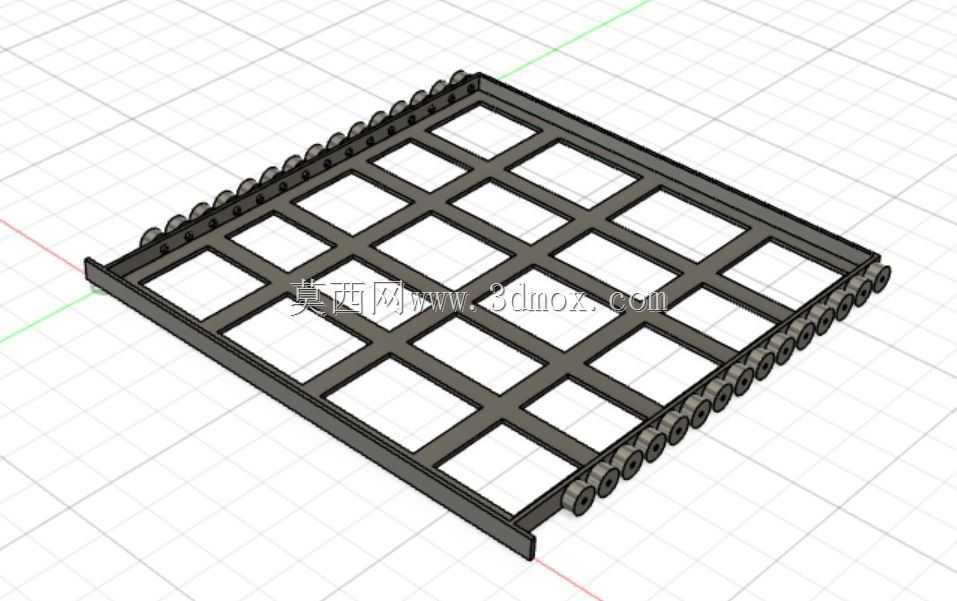

这类带滚轮的滑架结构，常应用在密集仓储、车间工位物料暂存、模具存放等场景中，相比普通固定货架，它的核心优势是能在有限占地空间内拓展存取通道，不需要预留过宽的人行过道，只需要在抽拉对应层架时留出操作空间即可，空间利用率能比常规固定货架提升四成以上，尤其适合存放重量适中、存取频次不算极高的工装夹具、半成品工件、成批次的小型零部件。从结构设计逻辑来看，整个滑架采用立柱作为主承重构件，立柱之间通过横纵撑杆做刚性连接，形成稳定的框架主体，每层置物平台都配套了滚轮导向结构，滚轮嵌入对应导轨槽内，抽拉过程中不会出现偏移、卡滞的问题，同时每层架体都设置了限位结构，完全拉出时不会从主框架上滑脱，推回到位后也能保持齐平，不会出现层架外凸影响整体排布的问题。在安装边界上，这类滑架通常采用模块化拼接设计，单组框架的宽度可以根据存放物料的尺寸做适配调整，常规单组宽度在1.2米到2.4米区间，深度控制在0.8米到1.5米，整体高度根据厂房净高做调整，一般不超过3米，避免上层存取不便，安装时只需要保证地面平整度误差在每米2毫米以内，不需要做额外的地面预埋固定，多组滑架可以并排紧密排布，只需要在端部预留一个操作通道即可，适配大部分生产车间、仓储库房的现有场地条件。功能层面，每层置物平台采用格栅式结构，一方面能减轻架体自身重量，降低滚轮和导轨的负载，另一方面不会积灰积屑，存放机加工工件时掉落的铁屑、切削液可以直接从格栅缝隙漏下，方便定期清理，架体的承重设计按照每层均匀载荷来核算，常规配置下单层承重可以达到200到500公斤，能满足大部分工业物料的存放需求，抽拉的阻尼经过适配，单人站在架体端部就能轻松拉出满载的层架，不需要额外借助辅助工具。设计过程中需要重点校核立柱的压杆稳定性，以及导轨和滚轮连接部位的剪切强度，避免满载抽拉时出现结构变形，同时相邻层架的间距要根据存放物料的高度做调整，预留出足够的取放操作空间，层架边缘可以根据需求加装挡边，防止物料在抽拉过程中滑落，整体结构没有复杂的传动构件，后期维护只需要定期给滚轮轴承加注润滑脂，检查导轨连接螺栓是否松动即可，运维成本极低。
