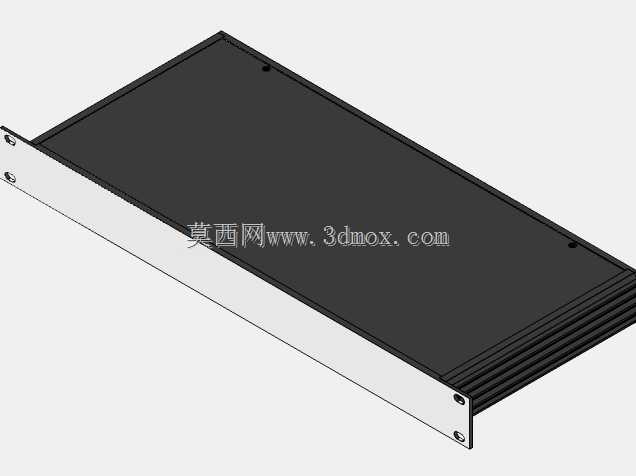

标准19英寸机架1U组装式机箱套件

在机房设备集成、工业测控机柜部署、通信基站机架配套这类场景里，标准19英寸机架的安装单元是所有上架式设备的通用安装载体，本次的1U组装套件就是针对这类上架安装需求设计的标准化壳体结构，能直接适配符合EIA-310标准的通用19英寸机架安装位，不需要额外做安装转接结构。从安装边界来看，套件严格遵循1U高度的机架尺寸规范，面板宽度匹配标准机架立柱间距，两侧的安装耳预留了对应规格的固定孔位，可直接通过标准机柜螺丝固定在机架立柱上，安装深度可根据内部搭载的电路板、功能模块需求做适配调整，不会出现超出台架安装空间、干涉相邻机架单元的问题。设计上采用组装式结构而非一体成型壳体，拆分后的各个部件加工难度更低，钣金件的折弯、冲压工序可以独立完成，不需要复杂的一体成型模具，小批量定制场景下也能控制加工成本，同时组装式结构也方便后期对内部器件做维护更换，不需要整体拆解壳体就能完成内部模块的检修替换。壳体主体采用钣金拼接加侧边散热齿的结构，上盖为平整盖板，既可以起到屏蔽内部电磁干扰的作用，也能避免上方机架单元落灰影响内部器件运行，侧边的散热齿结构可以增大壳体与空气的接触面积，帮助内部功耗器件被动散热，不需要额外加装散热风扇就能满足低功耗功能模块的散热需求，减少设备运行时的风扇噪音与故障点。实际使用时，这类套件可以作为工业交换机、信号采集模块、小型工控主机、通信传输单元的承载壳体，用户只需要根据自身搭载的功能板卡尺寸，在内部预留对应的安装螺柱位置，完成板卡固定、前面板接口开孔后就能组成完整的上架式设备，不需要从零开始设计机箱的整体结构与机架安装适配部分，能大幅缩短设备开发的结构设计周期。设计过程中充分考虑了机架安装的公差适配问题，两侧安装耳的固定孔做了长圆孔设计，允许安装时存在小范围的位置偏差，降低现场安装的对位难度，壳体的拼接缝隙做了错位折弯处理，既可以提升壳体整体的结构强度，避免安装受力后出现壳体变形，也能减少缝隙处的电磁泄漏，满足工业场景下的电磁兼容要求。壳体的边角位置都做了倒角处理，避免安装维护时划伤操作人员，前面板与主体的连接采用隐藏式固定结构，保证外观平整的同时也能避免固定螺丝外露影响美观。
