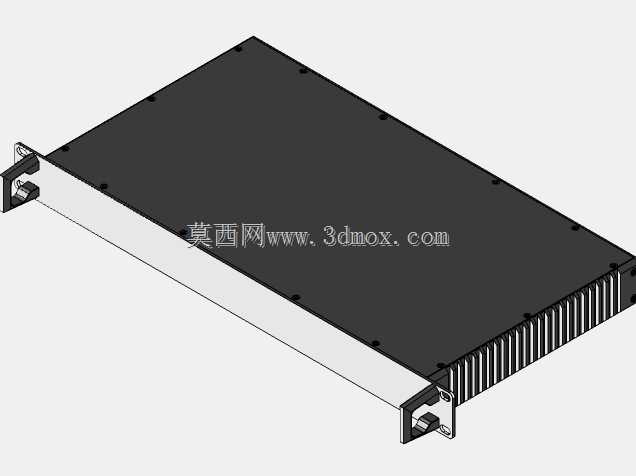

19英寸标准1U机架式铝制电子设备安装套件

在机房、工业测控机柜、通讯基站机架这类标准19英寸安装场景中，机架安装套件是承载各类电子功能模块的核心结构载体，这套1U规格的机架套件，完全适配标准19英寸机架的安装孔位规范，可直接固定在机柜立柱的对应安装位上，无需额外改制安装支架。从结构设计来看，套件采用铝合金材质作为主体壳体，上盖板为平整钣金结构，边缘做了折弯强化处理，沿壳体长边排布的固定孔位可实现盖板与底座的牢靠锁紧，同时壳体侧边集成了散热齿结构，可在无额外风扇辅助的情况下，为内部搭载的电路板、功率模块提供被动散热路径，降低模块工作时的积热风险。前端的安装耳做了加厚折弯处理，预留的固定孔位与机柜立柱的方孔、螺纹孔位置完全匹配，安装时可直接通过机柜螺丝完成快速固定，安装耳上还预留了接地端子位，方便设备做等电位连接，满足机房电磁兼容的安装要求。设计过程中充分考虑了内部模块的安装兼容性，壳体内部预留了统一的PCB安装螺柱位，可适配标准宽度的电路板安装，侧边的走线槽位可规整内部电源线、信号线的排布，避免线缆挤压影响模块装配。尺寸边界上严格遵循1U机架的高度规范，整体高度控制在标准1U的尺寸范围内，不会占用上下相邻机架位的安装空间，深度方向可适配常规浅装机柜的深度要求，不会出现后部突出干涉机柜理线架的问题。实际使用中，这类套件可直接用来组装工业交换机、信号采集模块、电源转换单元、通讯中继设备等各类1U规格的电子设备，所有结构件均做了边角钝化处理，装配过程中不会划伤操作人员或内部线缆，壳体表面做了导电氧化处理，既可以提升铝材的抗腐蚀能力，也能保证整体壳体的电磁屏蔽效能，减少内部电路与外界的电磁干扰。套件附带所有安装所需的紧固件、固定件，装配时无需额外采购配套五金，可直接完成整套模块的组装，安装到机架后可与同规格的其他机架设备保持齐平的外观，保证机柜整体的规整性，同时壳体的承重设计可满足常规电子模块的载重需求，不会出现长期使用后壳体变形的问题。
