注射器先进先出存储机架结构设计

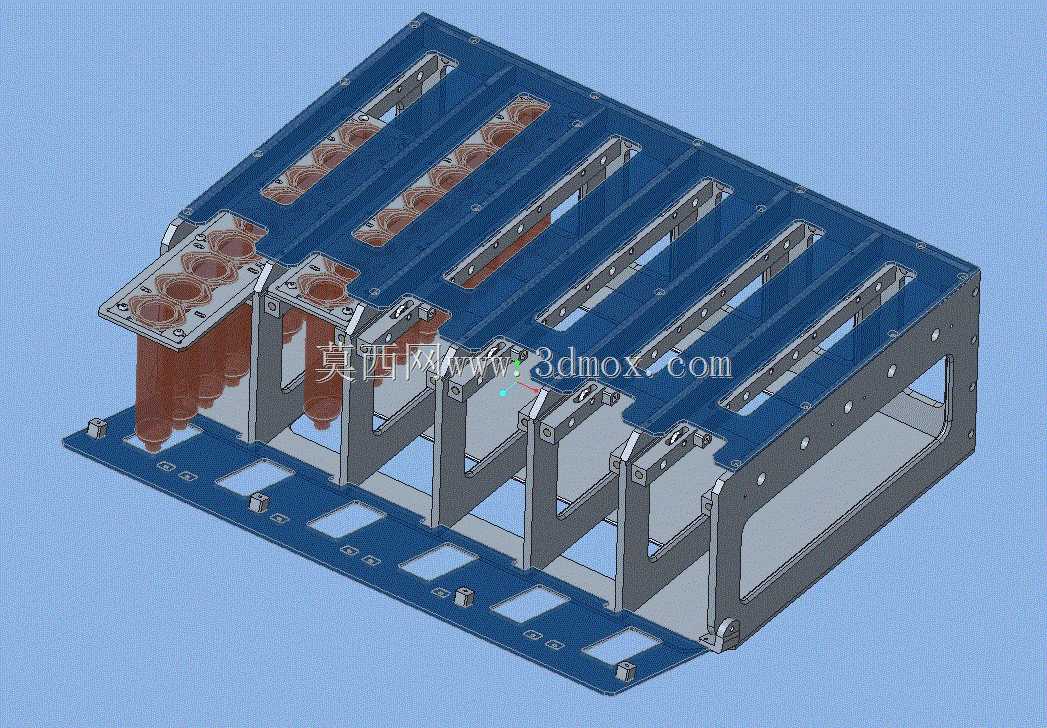

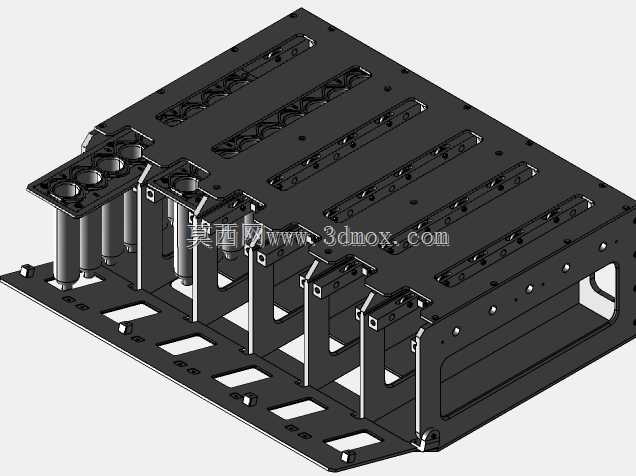

这款机架主要应用在医疗耗材生产、药剂灌装、临床检验样本预处理等场景中，核心作用是实现注射器类圆柱状耗材的有序存储与先进先出流转，避免耗材长期积压导致的过期、污染问题，适配批量注射器的暂存、转运与工位上料需求。从结构设计来看，整体采用框架式拼接结构，主体承力部分采用折弯钣金与型材结合的形式，底部安装板预留了多组规则排布的安装孔位与镂空减重槽，既可以通过螺栓直接固定在灌装线、分拣台的台面上，也能搭配脚轮做成移动式周转架，安装边界可适配多数常规自动化产线的工位间距，整体宽度可根据单排存放的注射器规格调整，单排滑槽的宽度匹配注射器针筒外径，不会出现卡滞、掉落的情况。设计时优先考虑了耗材取放的流畅性，每列滑槽采用倾斜导向结构，靠重力实现注射器的自动补位，当前端的注射器被取走后，后方的注射器会沿滑槽自动滑到取料位，不需要人工整理排序，能大幅降低工位操作人员的重复整理工作量。滑槽两侧的限位结构做了翻边处理，边缘做了圆角钝化，不会刮擦注射器的针筒外壁，也避免操作人员取放时被锐边划伤。机架的上层分隔板做了等距排布，每列之间的间距预留了足够的手指操作空间，即使戴医用手套也能顺利取放注射器，不会出现相邻列耗材干涉的情况。侧面的封板预留了观察缺口，操作人员可以直观看到每列剩余的耗材存量，及时补充物料，避免出现工位断料的情况。整体结构做了模块化设计，每列滑槽组件都可以单独拆卸更换，如果后续需要适配不同规格的注射器，只需要更换对应宽度的滑槽模块即可，不需要整体更换机架，能降低产线改造成本。框架的连接位置全部采用可拆卸的螺栓连接，没有焊接结构，方便运输拆解与现场组装，组装后整体形位公差控制在合理范围内，滑槽的倾斜角度经过反复验证，既不会因为角度过大导致注射器下滑速度过快碰撞损坏，也不会因为角度过小出现卡料停滑的问题。底部承托位置做了限位挡块，能精准定位最前端的注射器位置，方便自动化设备的机械手抓取取料，也能兼容人工取料的操作习惯。
