工厂管线支撑用钢制组合式管架结构

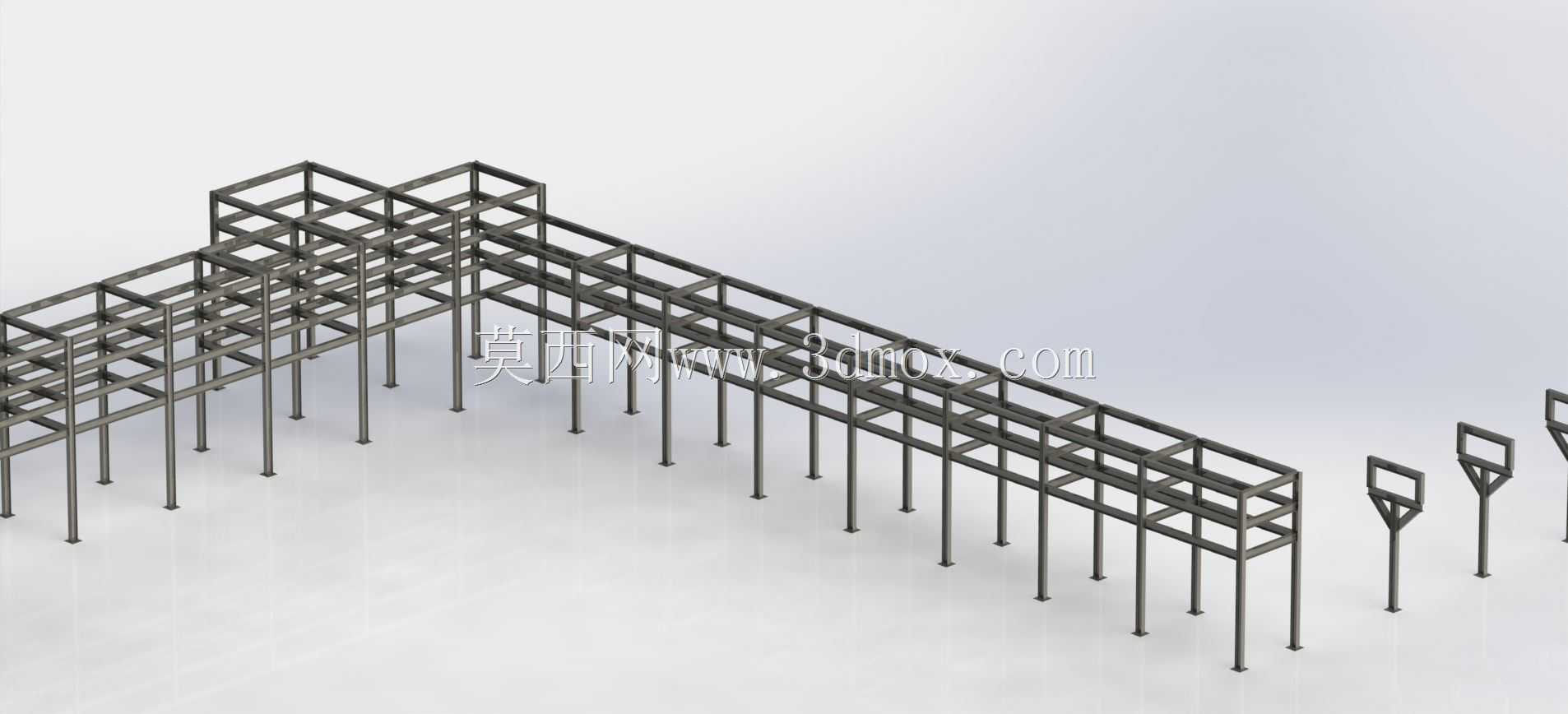

这类管架结构主要应用于化工、电力、食品加工等工厂的管线布设场景，核心作用是为架空敷设的工艺管道、公用工程管道提供稳定的承载支撑，避免管道因自重、介质流动冲击、热胀冷缩位移出现变形、断裂或接口泄漏问题。从结构设计来看，整体采用模块化分段拼接思路，主体框架由标准规格的型钢杆件焊接或栓接组成，纵向设置多组等距排布的落地支撑立柱，立柱底部预留安装固定孔位，可通过膨胀螺栓或预埋板与厂房地面、设备平台基础做刚性连接，单段框架的横向跨度适配常规车间柱距，多段拼接后可覆盖长距离管线的布设需求，无需额外定制大跨度非标构件，能有效降低现场施工的裁切、焊接工作量。框架上层设置多道平行的横向承载梁，梁体间距可根据所支撑管道的外径、排布密度做灵活调整，相邻梁体之间预留足够的管道安装、检修操作空间，同时在框架的转角、分支位置配套设置专用的Y型支撑构件，用于承接管线转向处的额外载荷，避免转角位置应力集中导致结构失稳。设计过程中充分考虑了现场安装的边界条件，所有立柱的垂直高度适配工厂常规管线架空高度要求，既保证管道下方预留足够的人员通行、小型设备转运空间，也避免架体过高导致整体稳定性下降，架体整体宽度根据同层排布的管道总宽度设定，边缘预留的安全余量可满足管道保温层安装、伴热管线布设的空间需求。结构受力层面，通过纵横杆件的交叉排布形成稳定的空间桁架受力体系，可均匀分散管道充液后的静载荷以及介质流动产生的动载荷，所有杆件的连接节点均做加强处理，避免长期受载后出现节点开焊、变形问题，同时架体表面可根据使用环境做防腐、防锈处理，适配不同工况下的长期使用需求。这类管架结构在实际使用中，可根据管线的走向、载荷变化灵活调整拼接长度与支撑点位，相比传统的现场焊接管架，具备更高的安装效率与结构一致性，也便于后期管线改造时的构件拆解复用。
