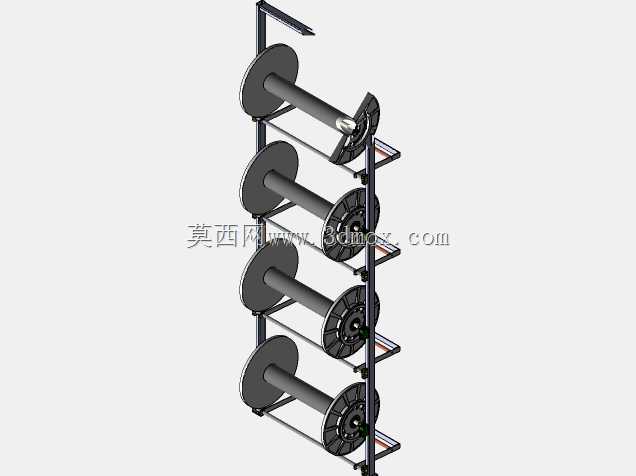

四层立式经纱筒放置挂架结构设计

该挂架主要面向纺织生产车间的经纱备料工位设计，用于整经、穿经工序前的经纱筒临时存放与有序排布，解决传统纱筒随意堆放导致的纱线缠绕、拿取效率低、工位杂乱的问题，也可适配小型纺织作坊、面料打样工作室的纱料存储需求，安装时可依托墙面做壁挂固定，也可搭配落地底座作为独立立式架使用，适配不同车间的空间布局条件。整体采用立式分层排布结构，共设置四层承载位，每层可独立放置一个大卷径经纱筒，层间间距根据常规经纱筒的最大卷径预留充足操作空间，避免上下层纱筒转动放纱时出现剐蹭干涉，单根承载轴的长度匹配主流经纱筒的轴向宽度，轴端设置限位挡盘，防止纱筒在放纱转动过程中从轴端滑脱，挡盘采用快拆式卡接结构，更换纱筒时无需借助额外工具即可快速拆装，提升换料效率。主体支撑框架采用矩形薄壁型材搭建，竖向主承力杆搭配横向连接撑杆形成稳定的框架结构，每层承载轴通过端部的连接座固定在竖向主杆上，连接座位置预留调节余量，可根据实际使用的纱筒卷径大小微调层间高度，适配不同规格的经纱筒存放需求。框架侧边设置有导向杆结构，可对从纱筒引出的经纱做初步导向，避免纱线在引出过程中与架体棱角摩擦造成起毛、断纱问题，导向杆表面做光滑抛光处理，降低纱线滑动过程中的摩擦阻力。设计过程中优先考虑架体的承重稳定性，竖向主杆的截面尺寸经过受力校核，满载四个满卷经纱筒时不会出现侧向弯曲变形，壁挂安装时的固定孔位按照墙体承重标准排布，确保安装后架体无松动、倾覆风险，整体外形宽度控制在单人工位操作的合理范围内，操作人员站在架体正面即可完成所有层位的纱筒更换、纱线牵引操作，无需额外挪动站位，适配单人值守的备料工位作业节奏。承载轴采用转动式设计，纱筒放置后可随纱线牵引灵活转动，放纱过程阻力均匀，不会出现因轴体卡滞导致的纱线拉扯断裂问题，轴体内部设置有简易阻尼结构，可根据纱线张力需求微调转动阻力，避免放纱速度过快导致纱线松脱打结。
