可调式支撑地板锁结构三维设计

　　这款地板锁主要应用于需要频繁调整工位、临时固定支撑的作业场景，常见于工业生产车间的可移动工作台、展会临时搭建操作台、实验室可调整高度的试验台架，以及部分需要快速锁定支撑高度的物流周转工装，在需要快速切换支撑状态、保证台架作业时无晃动位移的场景下，能够替代传统的螺栓固定支撑，大幅缩短台架固定与移位的操作时间。从实际使用逻辑来看，该部件核心承担两个功能：一是作为台架的竖向支撑构件，承接台面上部的竖向载荷，将载荷均匀传递到地面；二是具备快速锁止与解锁功能，解锁状态下支撑柱可顺畅伸缩调整高度，锁止状态下能够牢牢固定支撑长度，避免受载后出现回缩、滑移问题，保证台架的整体稳定性。

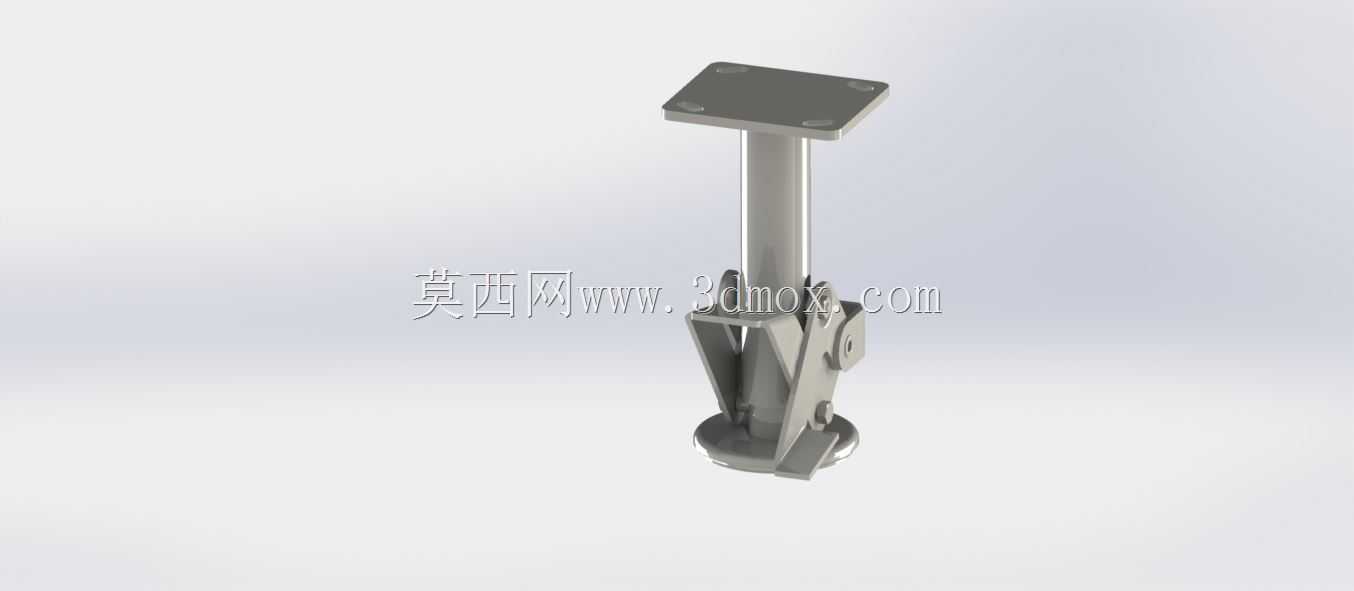

　　从结构设计思路来看，整体采用竖向柱式布局，顶部设置方形安装法兰盘，法兰盘上预留四个安装孔位，可通过螺栓直接与台架底部的安装面贴合固定，安装时不需要额外加工复杂的连接结构，适配多数采用方管、矩形管焊接的台架底部框架，安装边界兼容性较强。中部为光滑的圆柱导向杆，表面做硬化处理，降低伸缩调整时的摩擦阻力，同时保证长期使用不会出现磨损卡顿，导向杆的直径根据常规台架的载荷需求匹配，能够满足单支撑100kg以内的竖向静载荷承载要求，不会出现杆体压弯变形的问题。下部的锁止机构采用楔块式夹紧结构，扳动解锁拨片时，内部夹紧楔块松开导向杆，支撑柱可自由上下滑动调整高度，松开拨片后，楔块在弹簧力作用下抱紧导向杆，依靠楔面的自锁特性实现锁止，即使承受冲击载荷也不会出现松脱，这种结构相比螺纹调节的支撑脚，调整速度更快，不需要反复旋转拧动，单手即可完成高度调整与锁止操作。底部设置圆形接地脚垫，采用增大接触面积的设计，降低对地面的压强，避免压伤环氧地坪、实木地板等易损伤地面，同时脚垫表面做防滑纹理处理，锁止后不会出现水平方向的滑移。

　　在实际选型适配时，需要注意几个安装边界参数：顶部法兰盘的安装孔距要和台架底部的安装梁尺寸匹配，若安装梁宽度小于法兰盘边长，可额外加装过渡连接板固定；支撑的可调行程范围覆盖常规台架的高度调整需求，从最低支撑高度到最高支撑高度的调整区间，能够适配不同操作人员的作业高度需求，不需要额外加装垫块。锁止机构的操作拨片设置在支撑柱侧面，操作时不需要探到台架底部深处，站在台架侧面即可触碰到拨片完成解锁调整，操作人机性较好。相比传统的固定支撑脚，这种带锁止功能的地板锁不需要在地面打孔安装膨胀螺栓，不会破坏地面完整性，特别适合需要频繁调整布局的车间、临时搭建的展会展台、可移动的实训操作台等场景，移位时只需要解锁所有支撑锁，将台架推移到目标位置后，逐一调整各支撑的高度保证台架水平，再锁止即可完成固定，整个过程不需要额外工具，单人即可完成台架的移位与固定作业。

　　从结构可靠性设计来看，所有受力部件均采用金属材质，锁止楔块采用淬火处理，提高耐磨性能，长期反复调整锁止也不会出现楔块磨损导致锁止力不足的问题；导向杆与锁体之间设置润滑衬套，减少伸缩时的异响与磨损，延长部件的使用寿命；内部的复位弹簧采用不锈钢材质，避免在潮湿车间环境下出现锈蚀失效，保证锁止动作的可靠性。在三维建模过程中，各部件的配合公差按照五金冲压件与机加工件的常规公差设定，导向杆与衬套的配合采用间隙配合，保证滑动顺畅无卡滞，楔块与导向杆的接触角度经过反复验证，保证自锁角处于合理范围，既不会出现锁止后无法解锁的问题，也不会出现受载后自动松脱的问题。整体结构没有复杂的异形曲面，加工工艺性较好，顶部法兰、支撑柱、锁体外壳、底部脚垫都可以采用常规的机加工、冲压工艺生产，不需要开复杂的注塑模具，量产成本可控，适合作为通用五金配件批量生产，适配各类需要可调支撑锁止的台架类产品。
