纺织设备用经轴纱线卷绕承载构件

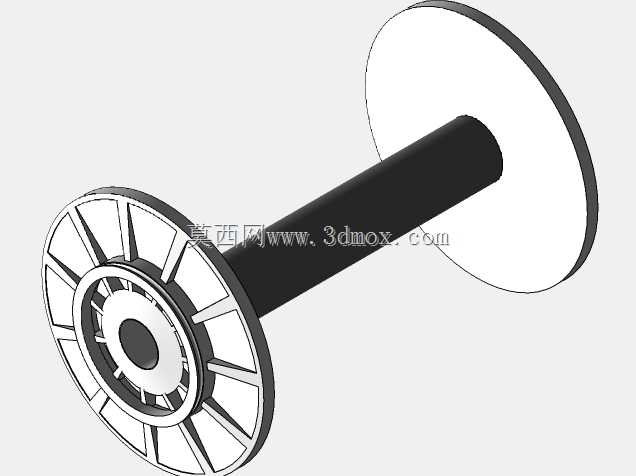

　　在纺织生产的整经、浆纱、织造工序流转环节，这类经轴是承载经纱卷装的核心配套构件，直接决定纱线退绕张力的均匀性与整经工序的生产效率，区别于普通民用线轴，工业级经轴的结构设计完全围绕大卷装、高转速、低跳动的生产需求展开。从结构功能来看，中间的轴体为核心承载段，采用等径圆柱结构设计，表面做光滑处理避免刮伤纱线表层纤维，轴体长度匹配常用织机的经纱幅宽要求，两端的挡边采用大直径圆盘结构，一侧挡边做辐条式轻量化设计，在保证结构刚性的前提下降低整体转动惯量，减少设备驱动负载，另一侧挡边为整面圆盘结构，可适配不同规格的经轴卡盘装夹接口，满足不同型号整经机、浆纱机的装夹需求。设计过程中首先要考虑的是动平衡性能，

　　经轴在整经工序中最高转速可达数百转每分钟，若动平衡精度不足，高速运转时会产生明显振动，不仅会导致纱线卷绕密度不均，还会加剧设备轴承的磨损，因此建模阶段需要对轴体与两侧挡边的同轴度做严格约束，辐条式挡边的筋条采用均匀圆周排布，保证质量分布对称，同时轴体两端的装夹定位面要预留足够的配合公差，确保装夹后径向跳动量控制在工艺允许范围内。安装边界方面，经轴两端的轴头直径需要匹配设备的卡盘夹持范围，挡边的最大外径要适配设备的经轴容纳腔尺寸，避免运转过程中挡边与设备护罩、导纱部件发生干涉，轴体的有效卷绕长度决定了单轴可容纳的经纱总长度，直接关系到单批次整经的生产效率，设计时需要在设备允许的安装空间内最大化卷绕容量，同时兼顾轴体的抗弯强度，

　　避免满卷状态下轴体中部产生过大挠度导致纱线卷绕成型不良。从实际使用场景出发，经轴需要反复经历装夹、满卷承载、高速退绕、卸轴空转的循环工况，因此结构设计时要考虑长期交变载荷下的结构强度，辐条与挡边外圈、轴体的连接位置做圆弧过渡处理，减少应力集中，避免长期使用后出现疲劳开裂的问题。纱线卷绕过程中，经轴的表面粗糙度需要控制在合理区间，过于粗糙会刮毛纱线影响后续织造的布面质量，过于光滑则可能导致纱线卷绕时打滑出现塌边问题，因此建模时需要对轴体表面的工艺处理要求做对应体现，同时两侧挡边的内侧平面要与轴体轴线保持严格垂直，避免卷绕过程中纱线向一侧偏移出现硬边、凸边等卷装缺陷。在不同的纺织工序中，经轴的适配性也有差异化要求，

　　整经工序用的经轴需要更高的动平衡精度以适应高速卷绕，浆纱工序用的经轴则需要考虑耐湿热环境的结构稳定性，织造工序用的经轴则更侧重退绕张力的稳定性，这类通用型经轴的结构设计兼顾了多工序的适配需求，通过标准化的装夹接口可以在不同工序的设备间流转，减少生产过程中的经轴更换频次，降低纱线倒轴带来的纤维损伤与生产耗时。建模过程中需要重点关注各部件的配合关系，轴体与两侧挡边的连接采用过盈配合加焊接的结构形式，保证连接强度满足满卷大重量载荷的使用要求，辐条的截面尺寸经过受力校核，既要保证足够的支撑刚性避免挡边变形，又要尽可能降低整体重量方便人工转运与设备装夹，挡边外圈做圆弧倒角处理，避免操作过程中尖锐边缘划伤操作人员或者勾刮纱线。
