壁挂式分体冷凝器承重安装支架

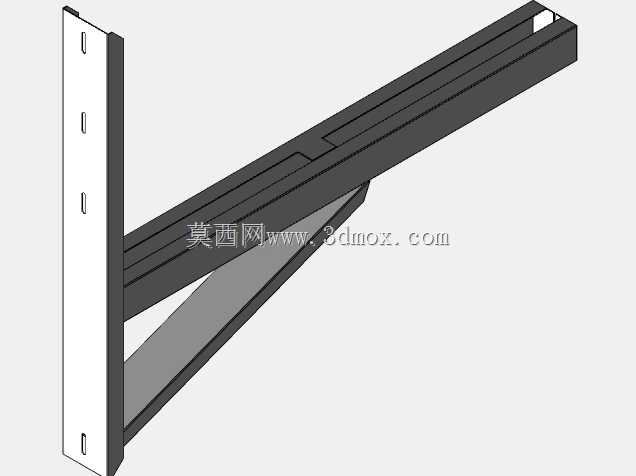

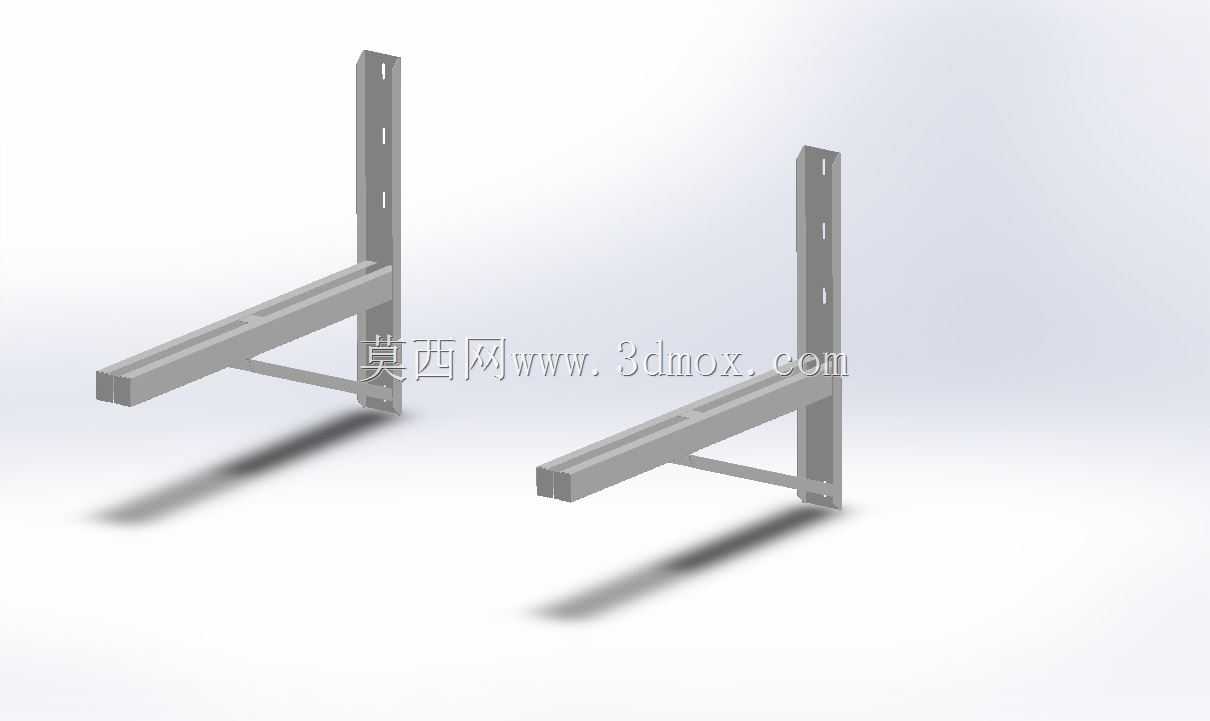

这类壁挂式承重支架主要应用于商用及民用分体式空调室外冷凝器的侧墙安装场景，在老旧小区外墙无预留设备平台、临街商铺外立面改造、工业厂房辅助散热设备壁挂布设等场景中使用频率极高，核心作用是承担冷凝器整机重量，将设备荷载可靠传递至建筑墙体结构，同时预留足够的设备与墙面间隙保障散热通风效率。从结构设计来看，该支架采用L型分体式构造，竖向固定板为长条形冲孔型材，沿竖向排布多组腰型安装孔，可适配不同规格的膨胀螺栓安装点位，同时能根据墙体预埋结构的实际位置微调竖向固定位置，规避墙体内预埋管线、钢筋等障碍，降低现场安装的打孔返工概率。横向承托臂为矩形截面型材，与竖向板采用焊接连接，斜向加强筋设置在承托臂与竖向板的直角夹角区域，形成稳定的三角受力结构，可有效抵消承托臂端部受载产生的弯曲应力，避免长期承重出现臂体下挠变形。设计阶段首先核算了常规1-3匹分体冷凝器的整机重量区间，单组支架的额定承重留有足够安全余量，承托臂上沿长度方向开设的长槽孔，可适配不同底盘尺寸的冷凝器固定脚安装，无需现场二次钻孔即可完成设备与支架的锁紧固定。安装边界方面，竖向固定板的总长度适配常规墙体膨胀螺栓的竖向间距要求，上下固定点的距离可保证支架与墙体连接的抗倾覆力矩满足荷载要求，承托臂伸出墙面的长度经过核算，既保证冷凝器背部与墙面留有足够的通风间隙，避免散热气流短路影响换热效率，又不会因伸出过长导致力臂过大增加墙体连接点的荷载应力。现场安装时需保证竖向板与墙面完全贴合，膨胀螺栓需完全植入墙体实体结构内，禁止在空心砖、轻质隔墙的非承重区域单点固定，两组支架需调整至同一水平高度，避免冷凝器放置后出现倾斜导致排水不畅、内部压缩机偏磨等问题。支架的型材截面选型经过受力校核，在满额定载荷的工况下，臂体端部的最大挠度控制在工程允许范围内，长期受载不会出现塑性变形，表面处理工艺可适配户外露天使用的防腐蚀要求，降低长期日晒雨淋带来的锈蚀风险，保障结构连接的长期可靠性。
