水利闸阀配套齿条式闸门滑架构件

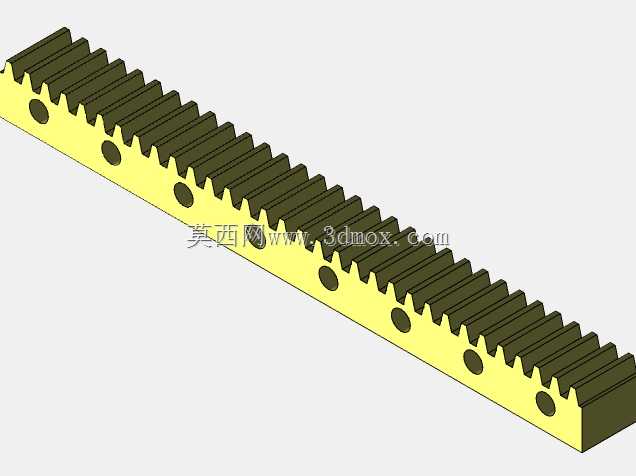

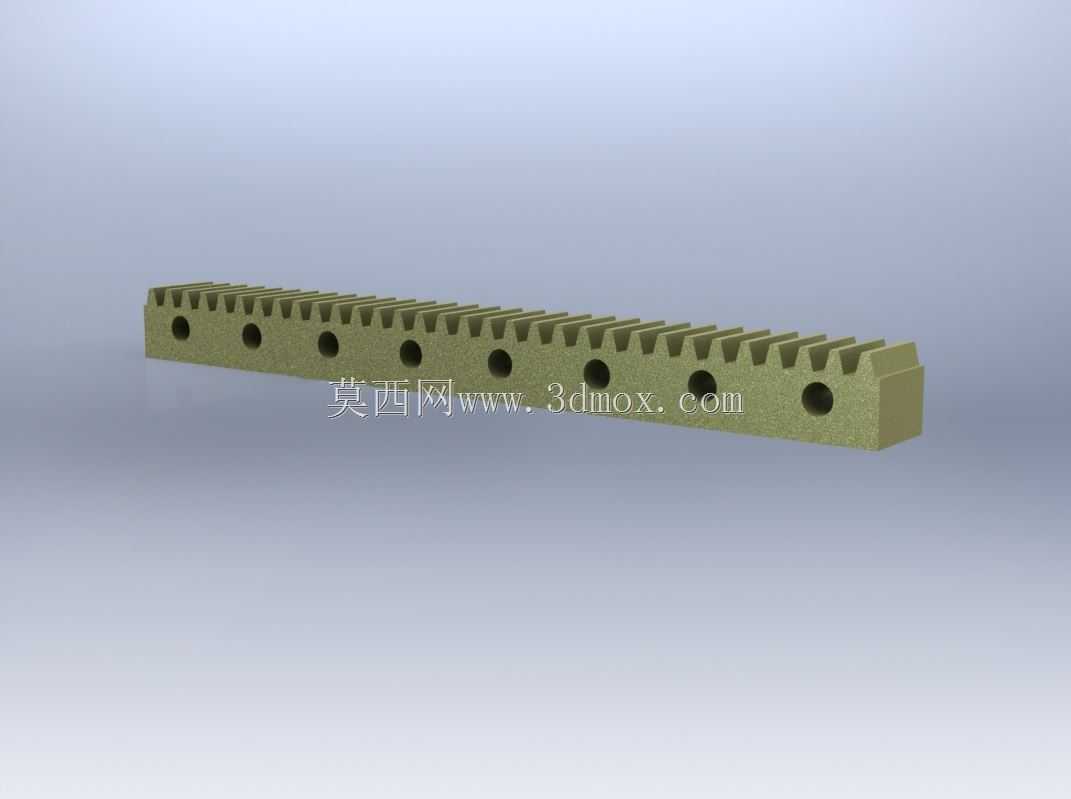

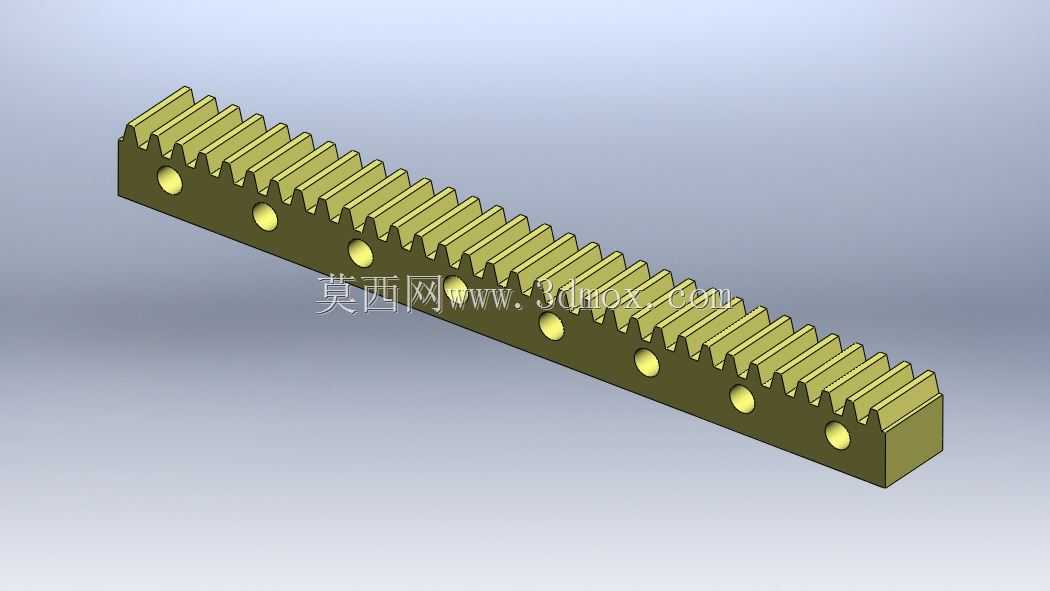

这款齿条式闸门滑架主要应用于水利输水系统、市政给排水管网的闸阀启闭机构中，作为闸门升降动作的核心传动承载构件，承担着将齿轮的旋转扭矩转化为闸门直线启闭推力的作用，同时在闸门升降全程提供稳定的滑动导向支撑，避免闸板运行中出现卡滞、偏磨的问题。从结构设计来看，构件整体采用长条形等截面矩形基体设计，单侧加工连续标准直齿齿形，齿形参数匹配常规闸阀启闭驱动齿轮的模数与压力角，保证传动啮合过程平稳无冲击，齿面受力均匀，可承受闸门启闭时的大载荷推力。基体沿长度方向等距加工有多个贯通安装孔，孔位间距经过严格公差校核，既可以通过紧固件直接与闸板背部的安装位刚性连接，也能适配不同行程规格的闸阀安装需求，安装时无需额外加工转接件，直接对位锁付即可完成装配，大幅降低现场安装的调整工作量。设计阶段优先考虑了构件的受力分布特性，齿根位置做了圆弧过渡处理，避免长期交变载荷下出现应力集中断裂的问题，基体厚度经过抗弯强度校核，在满载荷启闭工况下的挠度变形量控制在闸阀密封允许的公差范围内，不会因为构件变形导致闸板密封面错位出现渗漏。在实际应用场景中，这类滑架常配套于明杆式闸阀、调节闸板的驱动端，相比传统的螺杆传动结构，齿条滑架的传动效率更高，启闭行程控制更精准，同时耐泥沙磨损的性能更优，适合在含杂质较多的水体工况下长期运行。安装边界方面，构件的齿顶平面与背部安装基准面的平行度公差控制在0.05mm以内，安装时需要保证滑架的长度方向与闸门升降方向完全平行，与驱动齿轮的啮合侧隙调整到0.1-0.2mm区间，既避免啮合过紧导致的卡滞磨损，也防止侧隙过大出现传动回程误差。日常运维中，只需定期在齿面涂抹润滑脂，检查安装孔紧固件的预紧力即可，无需复杂的维护操作，整体结构的可靠性足以满足水利闸阀长期免维护的使用需求。
