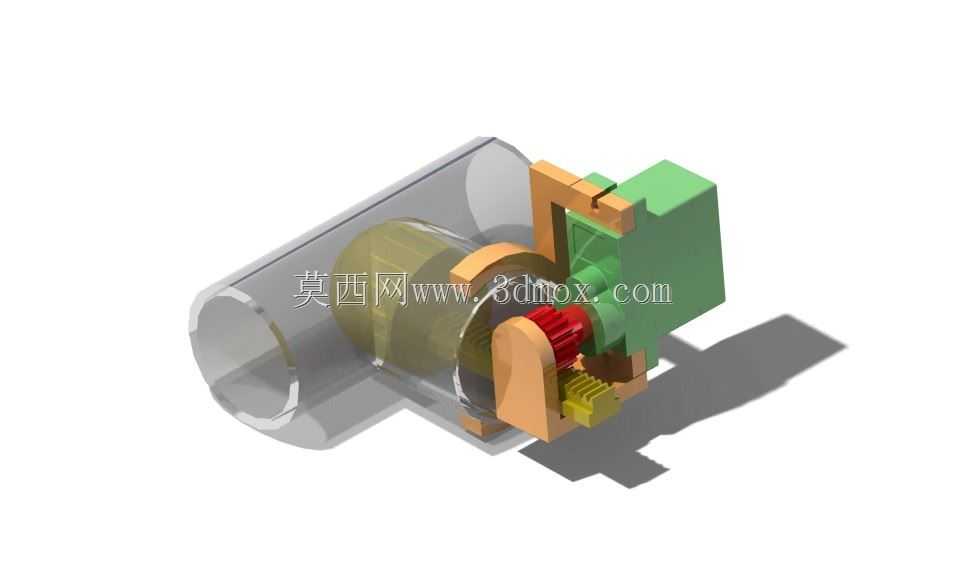

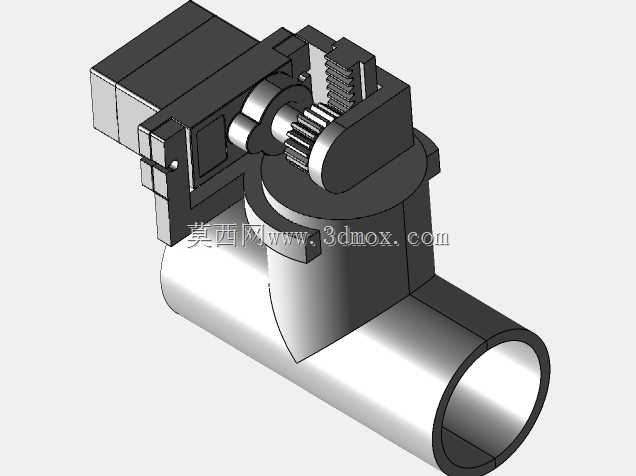

SG90舵机驱动齿轮齿条式流量控制阀结构

这款流量控制阀采用SG90微型舵机作为驱动源，通过齿轮齿条传动机构实现管路通流截面的精准调节，可广泛应用于小型流体管路系统、实验台流体回路、小型灌溉支路、家用净水设备管路等对安装空间有严格限制的流量调控场景。不同于传统手动调节或电磁驱动的阀类结构，该设计将舵机的旋转输出通过同轴小齿轮转化为齿条的直线位移，直接带动阀体内的截流部件沿管路径向移动，无需额外的减速增扭结构，整体传动链短，响应速度快，可通过舵机的PWM信号输入实现开度的连续可调，适配自动化流体控制的基础需求。从结构布局来看，阀体主体采用直通式流道设计，流体沿轴向直通经过阀腔，截流部件采用弧面适配结构，在完全关闭状态下可贴合管路内壁实现可靠截流，调节过程中截流部件的移动方向与流体流向垂直，可有效降低流体对调节动作的冲击干扰，避免开度在流体压力下出现自行偏移。设计阶段优先考虑了安装边界的紧凑性，舵机直接集成在阀体侧方的安装座上，齿轮齿条传动副完全容纳在阀体侧的腔体内，无外露传动部件，既可以降低外界粉尘、水汽对传动结构的侵蚀，也能避免安装过程中传动部件与周边管路、支架发生干涉。整体结构的安装尺寸适配常规小通径管路的安装间距，侧方驱动模块的外轮廓不超出管路法兰的安装边界，可直接替换同通径的手动球阀安装位，无需对原有管路支架进行额外改造。传动结构设计上，小齿轮与舵机输出轴采用过盈配合加定位平面的连接方式，避免正反转切换过程中出现传动间隙，齿条与截流部件采用一体化设计，导向段设置在阀腔侧的导向槽内，可承受截流过程中流体施加的径向载荷，避免齿条出现偏载卡滞。阀体内的流道做了圆弧过渡处理，在截流部件全开状态下，流道无明显突变结构，可降低流体经过阀组时的压力损失，减少湍流产生的振动与噪音。针对SG90舵机的输出扭矩特性，传动比的选取匹配了小通径管路在常规工作压力下的截流阻力，无需额外放大扭矩即可实现全行程的可靠调节，同时在齿条行程两端设置了机械限位，避免舵机过转导致结构损坏。
