豪威725高流量内联液压控制阀结构设计

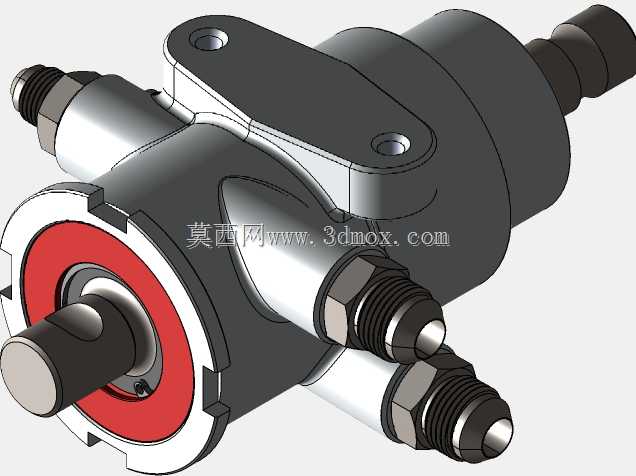

这款高流量内联控制阀主要面向改装赛车、巴哈越野赛车以及特种作业卡车的液压转向系统配套场景，在大流量液压回路中承担流体通断、流向调节与压力稳定的核心作用，能够在极限工况下为转向执行机构提供充足且稳定的液压动力输出，避免高负荷转向操作时出现动力响应滞后、压力波动导致的转向手感发飘问题。产品本体采用集成式块体结构设计，将主阀腔、外接油口、安装定位结构整合为单一主体，减少了分散式阀组的管路连接点，从结构层面降低了高压工况下的渗漏风险，同时压缩了阀组整体占用的安装空间，适配赛车、改装车辆底盘紧凑的布局要求。产品自带的8-6规格直列控制接头可根据实际管路布局需求进行拆除调整，建模过程中对安装孔位的中心距做了居中校准处理，所有接口的连接尺寸、密封面配合公差均参照液压管路连接的通用标准设定，能够直接匹配对应规格的液压软管与硬管接头，无需二次调整连接尺寸即可完成装配。设计阶段优先考虑了高流量工况下的流体通过性，主阀腔的通径做了加大处理，内部流道采用圆弧过渡结构，减少液压油高速通过时的局部阻力与紊流产生，降低系统的压力损失，同时避免长期紊流冲蚀导致的阀体内壁磨损，提升元件的使用寿命。安装边界方面，阀组主体的安装耳座设置了两个贯通的螺栓安装孔，孔位的中心距、安装面的平面度均按照车载液压元件的安装规范设定，安装时可通过两个螺栓直接固定在底盘支架或者阀组安装板上，外接油口分别沿阀体轴向与径向分布，轴向主油口对应回路的进出主通路，径向分布的控制油口对应控制油路的连接，不同方向的油口布局能够减少管路弯折角度，优化管路走向，避免管路与周边底盘部件、运动构件产生干涉。建模过程中还原了阀体的所有外部细节，包括接头的螺纹段、密封槽结构、安装耳的倒角、阀体表面的工艺结构，同时对内部流道的关键尺寸做了参数化设定，方便设计人员根据不同的流量需求调整通径参数，也可直接用于液压系统的装配干涉检查、管路布局模拟，在改装车设计、特种车辆液压系统选型阶段，可直接将该模型导入装配环境，验证安装空间、接口匹配性，减少实物试装的迭代次数，提升设计效率。
