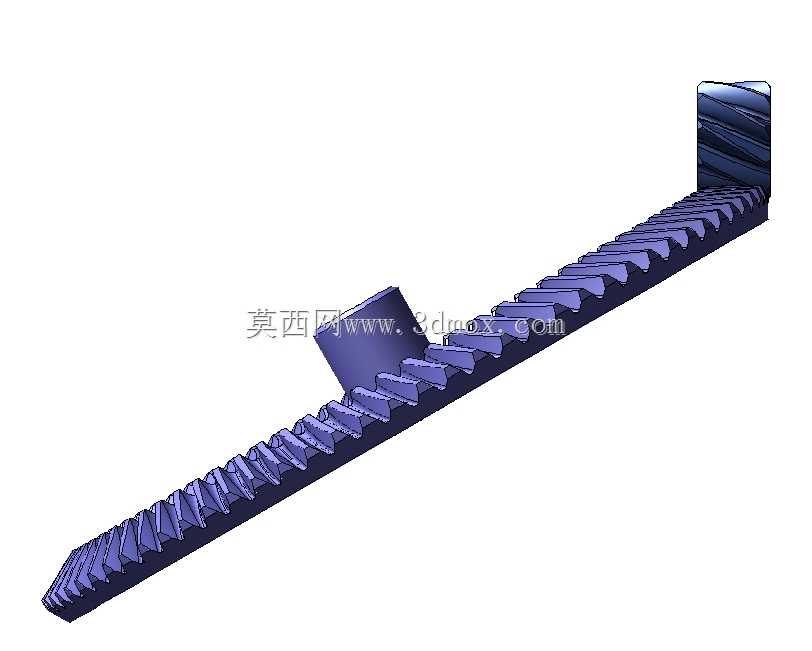

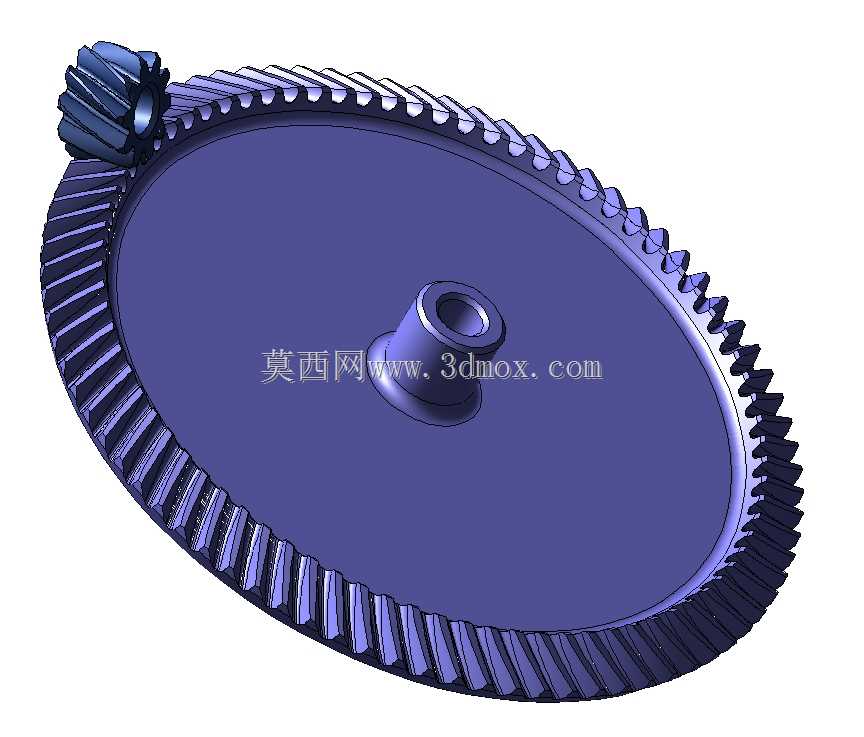

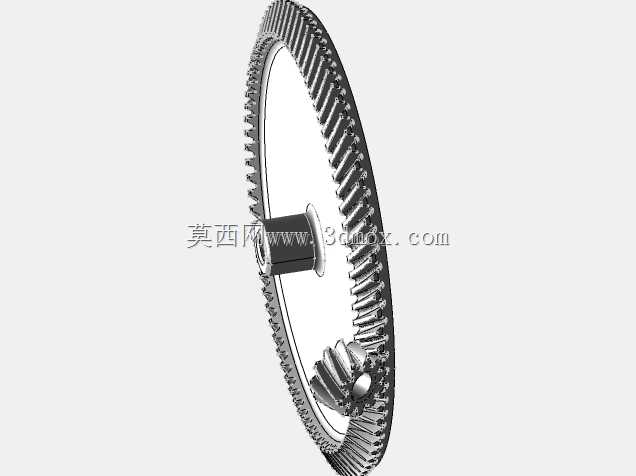

交错轴斜齿齿条啮合传动结构

这套交错轴斜齿齿条啮合结构，多用于小空间内需要将旋转运动转化为直线运动、同时两轴存在空间交错角的传动场景，常见于小型自动化进给机构、精密微调滑台、3D打印设备的Z轴微调单元、小型检测设备的位移驱动模块中，相比传统直齿齿条与圆柱齿轮的平行轴传动，这类结构可以在不额外增加换向传动件的前提下，实现交错轴间的运动传递，大幅压缩传动单元的整体安装空间。

从实际使用特性来看，该结构的小齿轮可沿自身轴线做轴向窜动，装配调试阶段无需像传统伞齿轮副那样反复修磨齿面、调整安装距来保证啮合间隙，仅需对小齿轮做轴向位置微调即可获得合适的齿侧间隙，现场装配难度远低于同承载等级的伞齿轮传动副，后期维护时的间隙补偿操作也更为简便，不需要拆解整个传动链即可完成间隙调整，能有效降低设备运维的时间成本。结构承载能力可达到同尺寸规格伞齿轮副的八成以上，完全能满足中轻载工况下的位移传动需求，适合对安装空间有严格限制、承载要求适中的自动化设备场景。

设计过程中，齿形参数匹配充分考虑了实际加工的刀具特性，齿根部分做了对应刀具圆角的适配处理，避免加工过程中出现齿根过切的问题，同时在齿侧预留了均匀的啮合间隙，既保证传动过程中不会出现卡滞、顶齿现象，也能控制传动回程误差在合理范围内，满足精密位移的传动精度要求。齿面的啮合遵循共轭作用规律，保证传动过程中接触印痕沿齿长方向均匀分布，避免局部应力集中导致的齿面过早磨损，延长结构的使用寿命。

安装边界上，该结构不需要额外设置复杂的支撑座来保证严格的轴交角精度，小齿轮与齿条的安装基准容错率更高，齿条可直接固定在设备的移动滑台基准面上，小齿轮通过轴承座固定在机架侧即可完成装配，不需要像蜗轮蜗杆结构那样设置封闭的箱体来保证啮合位置，整体外露安装即可满足使用要求，进一步降低了设备整体的结构重量与制造成本。实际运行过程中，齿面啮合平稳，传动噪音低于同模数的直齿传动结构，适合对运行噪音有一定要求的桌面级自动化设备使用。
