纳赛正斯EAS落地支撑式货架结构

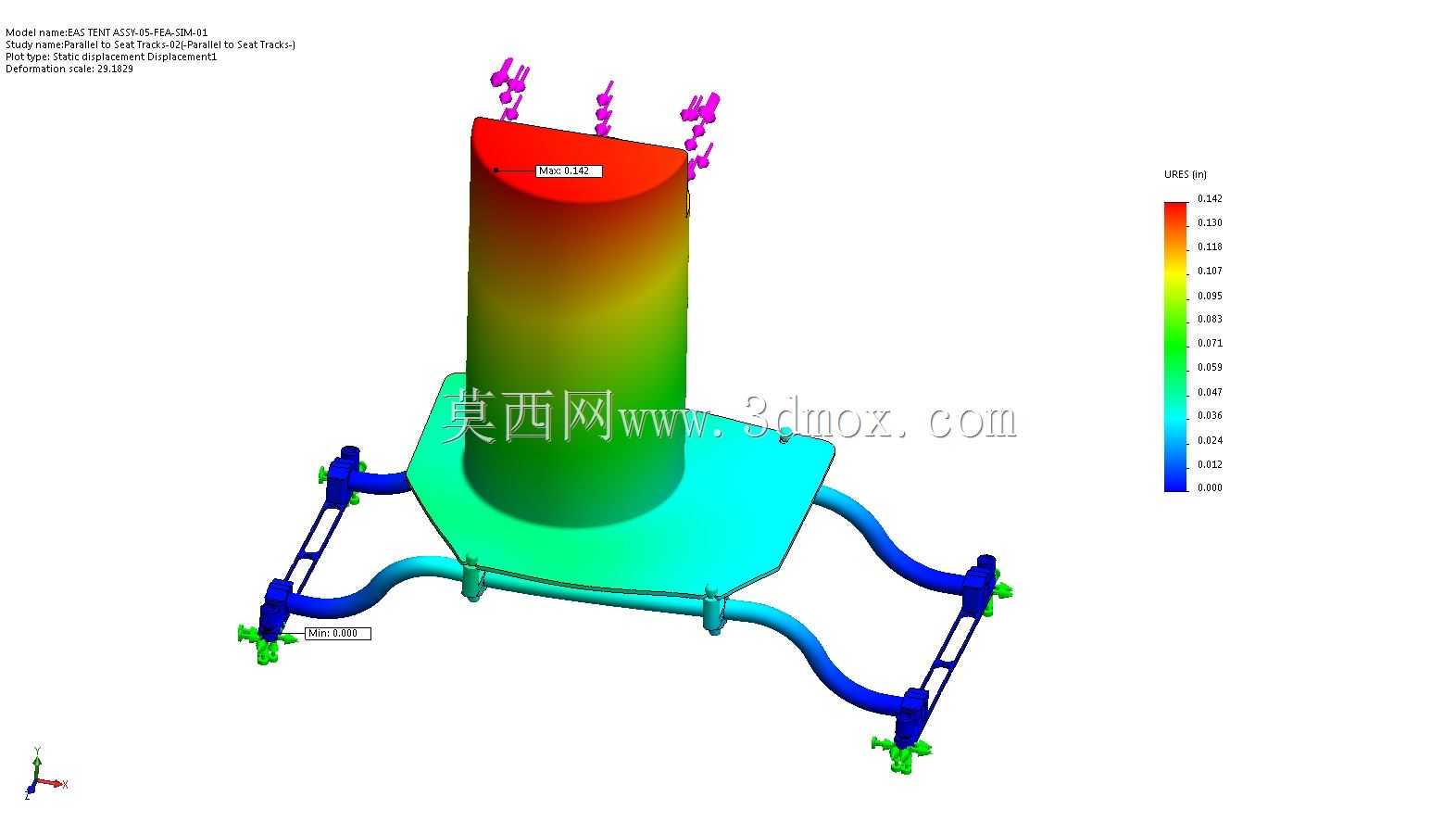

这类带中心立柱的多支脚支撑货架，多用于车间工位旁的轻型物料定点存放、检测工位样件临时承载场景，区别于常规通廊式、横梁式仓储货架，它的占地投影更小，单点位承载适配性更强，不需要依托墙面或其他设备做固定，可独立放置在生产线边、质检区边角位置，存放轴类、盘类小型加工件或是检测用辅助工装。从结构设计逻辑来看，中心采用变径圆柱主承载柱，所有竖向载荷直接通过柱体传导到底部六边形承托底板，底板边缘延伸出四根弧形弯管支腿，每根支腿末端配置可调式脚轮组件，既可以在需要移位时通过脚轮推行调整摆放位置，调平脚杯伸出后又能完全锁止固定，避免作业过程中货架出现滑移。支腿之间增设横向连接杆做结构补强，避免单侧加载时支腿出现外张变形，从应力云图的分布能看出，主立柱与底板衔接位置是应力集中区域，设计时做了圆弧过渡处理，没有采用直角焊接结构，降低应力集中带来的疲劳开裂风险，支腿与底板的衔接位置也做了局部加厚，匹配单侧加载时的弯矩承载需求。安装边界上，整体占地投影为类正方形，支腿展开后最大外廓尺寸适配1.2米见方的摆放空间，中心立柱高度适配常规1.5米以下的取料高度，不需要登高即可完成取放料操作，脚轮的调节行程可以适配车间地面5mm以内的高度差，即使地面存在轻微不平整，也能通过调节脚杯保证主立柱处于垂直状态，避免立柱倾斜带来的载荷偏移。这类货架的紧固件全部采用标准件连接，没有定制异形连接件，现场组装时只需要常规内六角扳手即可完成全部装配，不需要专用工装，支腿与底板的连接位置做了定位止口，组装时不需要反复调整对齐，能快速完成装配调试。实际使用中，顶部柱面可以加装挂板、物料盒支架等扩展配件，拓展存放不同类型小件的能力，底板平面也可以放置稍重的块状工件，载荷分布上中心区域承载能力最高，支腿末端位置承载能力依次递减，使用时需要根据物料重量调整摆放位置，避免单侧过载导致支腿变形。
