物联网远程控制齿轮齿条直线驱动机构

这套齿轮齿条驱动机构，核心适配需要小行程精准直线位移输出的自动化工位，常见于小型物料分拣挡停、实验台精密进给、智能仓储小型推料机构这类对控制距离、安装空间有严格限制的场景，区别于传统气缸、电动缸的有线控制逻辑，这套机构把驱动、传动、检测、通讯模块做了高度集成，不需要额外铺设控制线缆，只要接入现场wifi网络就能完成动作指令下发与位置数据回传。

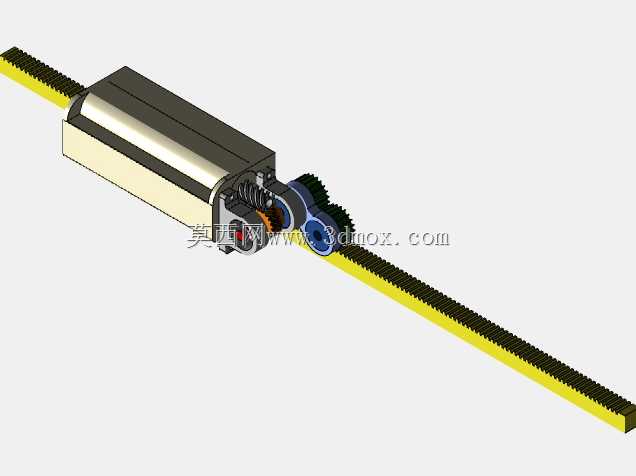

从结构设计逻辑来看，整套机构把直流驱动源、减速齿轮组、输出齿轮都集成在长条状的金属壳体内，壳体侧面伸出的输出齿轮直接和外置的长齿条啮合，齿条采用标准模数的直齿设计，啮合间隙控制在0.05mm以内，避免反向传动空程影响位移精度。壳体内部预留了esp物联网模块的安装槽位，模块和驱动板直连，不需要额外飞线，TOF测距芯片布置在壳体靠近齿条的端面上，检测方向正对齿条端部的基准挡片，能实时采集齿条的实际移动距离，把数据回传到控制端，避免齿轮啮合打滑带来的位置误差，不需要额外加装外置的光栅尺或者磁栅尺，大幅压缩了整套机构的安装空间。

安装边界上，整套驱动单元的壳体截面为矩形，安装时只需要在固定基座上加工对应四个螺纹孔就能完成壳体固定，齿条的安装面和壳体输出齿轮的中心距需要严格匹配设计公差，齿条两端预留了机械限位块的安装位置，防止超程脱齿。实际使用中，控制端可以通过wifi下发目标位移值，驱动模块接收到指令后带动齿轮转动，驱动齿条做直线伸出或者缩回动作，TOF芯片实时采集当前齿条的位置数据，当位移达到设定值时自动切断驱动输出，整套机构的直线推力可以通过更换不同功率的驱动源、调整减速齿轮组的传动比来适配不同负载需求，不需要改动外部安装尺寸。

不同于传统开环齿轮齿条驱动机构，这套集成式设计把通讯、驱动、检测全部整合在单个单元内，现场布线只需要接供电线即可，控制信号全部走无线传输，非常适合后期改造的老旧设备加装直线驱动工位，不需要重新布设控制线缆，也适合多工位分散布置的小型自动化设备，能大幅减少现场布线的工作量，同时自带的位移检测功能可以实现闭环控制，重复定位精度能满足多数轻工业自动化场景的使用需求，齿轮和齿条的啮合部位预留了润滑脂加注孔，日常维护只需要定期加注润滑脂就能保证传动顺畅，降低长期使用的磨损量。
