三角框架式服务器机架结构设计

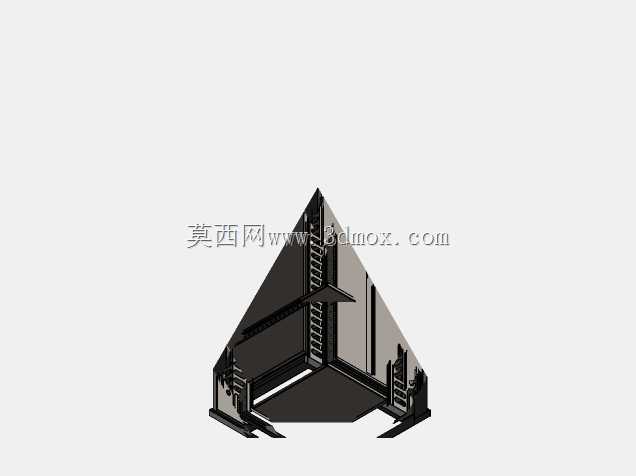

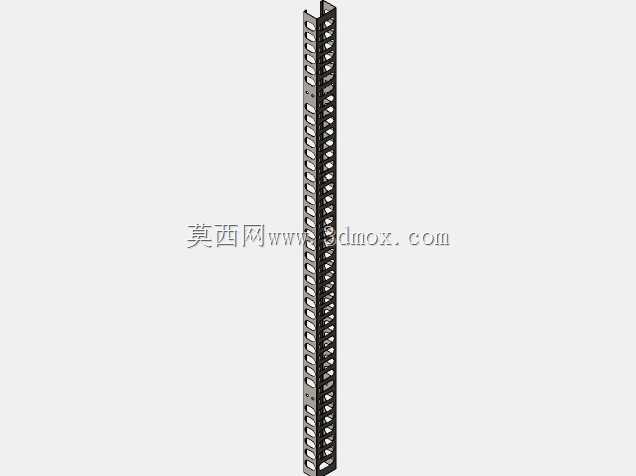

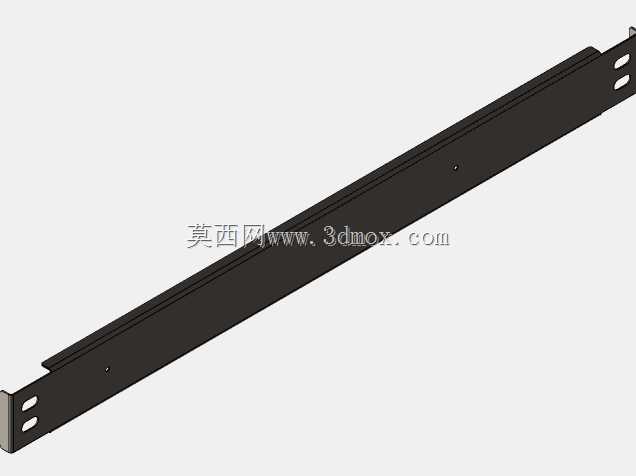

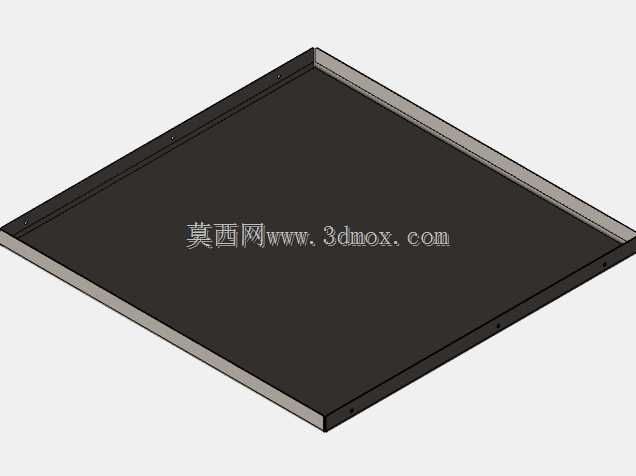

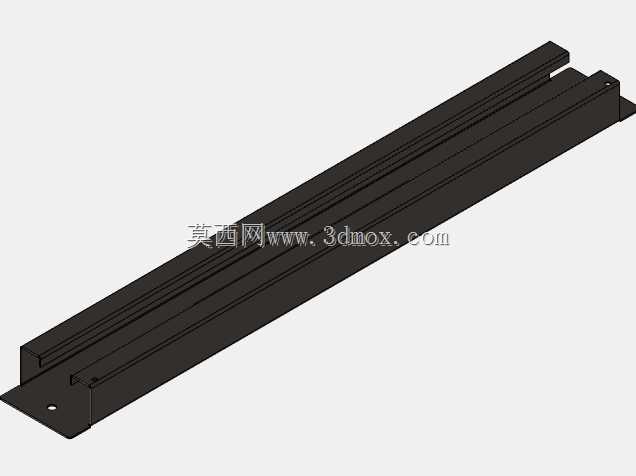

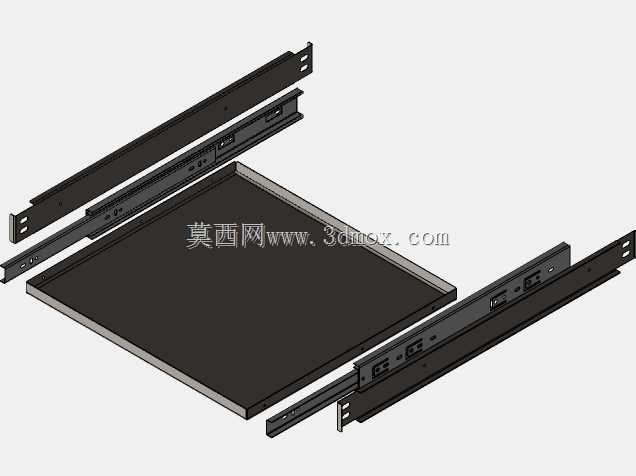

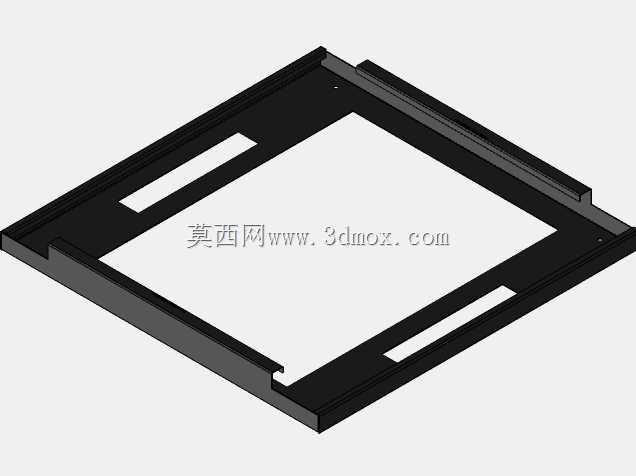

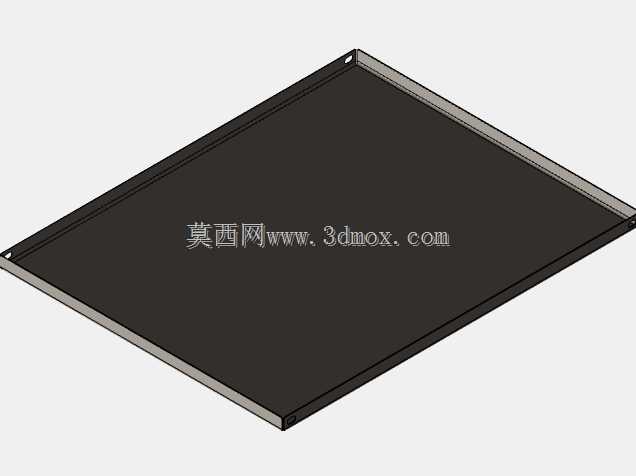

这款三角构型的服务器承托机架，最初是针对边角空间部署的服务器设备设计的，常规矩形机柜在室内三角死角区域会浪费至少三分之一的可用空间，而等边三角的外轮廓刚好能贴合90度墙角的安装边界，把原本无法利用的转角空间转化为设备部署位，在小型机房、办公区角落设备间、弱电间边角这类空间紧张的场景里适配性极强。从结构设计逻辑来看，整体采用等边三角形的主体框架，三个立面分别预留了设备安装位，框架的主支撑型材选用加厚冷轧钢折弯件，三角构型本身的结构稳定性远优于常规矩形框架，不需要额外加装过多斜向加强筋就能获得足够的抗侧倾能力，哪怕在框架单侧满载设备的情况下，整体重心依然落在三角支撑面的范围内，不会出现偏载倾覆的风险。框架内侧预留了多层设备托板的安装孔位，孔位按照通用19英寸服务器的安装尺寸做了适配调整，托板采用抽拉式设计，方便后期设备维护时抽拉操作，不需要把整台设备从机架里完全搬出就能完成接线、硬件更换等操作。三个立面的框架上都预留了扎线孔和理线架安装位，电源线、网线可以沿着框架立柱内侧的走线槽排布，避免线路外露干扰设备散热，也能让后期线路整理的工作量大幅降低。框架底部设计了可调节的支撑脚，能够适应地面不平整的安装场景，调节范围在0到30毫米之间，安装时可以通过调整支撑脚高度让整个机架保持水平，避免长期偏载导致框架变形。框架的三个边角位置做了圆弧过渡处理，没有尖锐的外凸棱角，避免安装维护过程中磕碰伤人，同时边角处预留了并柜连接孔，如果需要扩展部署多组机架，可以通过连接片把相邻的三角机架拼接成整体，进一步提升整体结构的稳定性。散热设计上，框架的三个立面都没有做全封闭挡板，采用开放式的框架结构，服务器运行时产生的热量可以通过框架空隙自然流通，不需要额外加装机架散热风扇就能满足中小功率服务器的散热需求，如果部署高功率设备，也可以在框架顶部预留的风扇安装位加装轴流风扇，强化内部空气流通。安装边界方面，这款三角机架的外接圆直径控制在1200毫米以内，高度可以根据部署需求调整为18U到32U的规格，不需要破坏墙面结构，直接放置在墙角位置就能完成部署，对于没有做架空地板、无法安装落地机柜的老旧办公场地适配性很好，不需要对现场地面做额外改造就能快速完成设备上架。
