台式迷你数控铣床结构设计方案

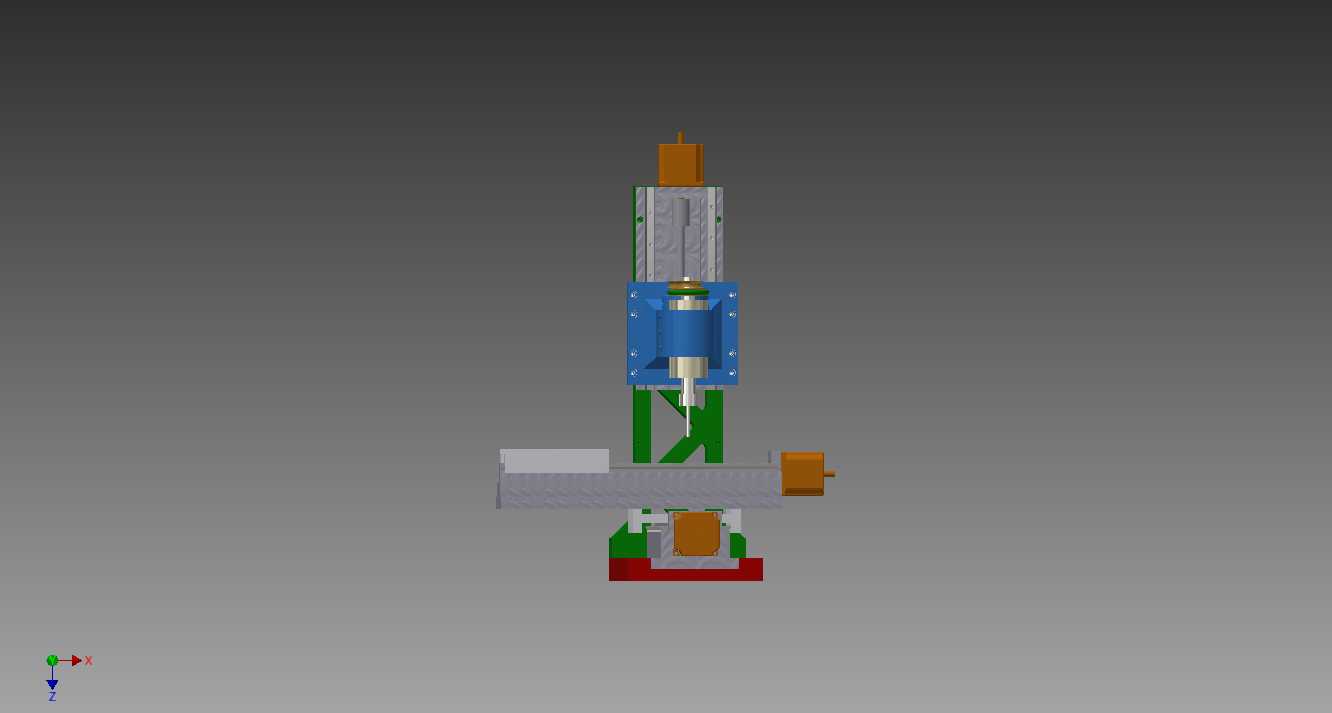

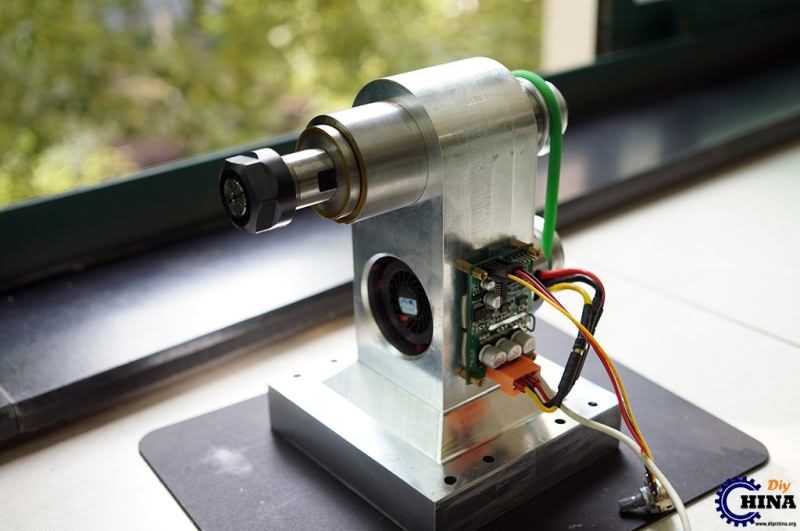

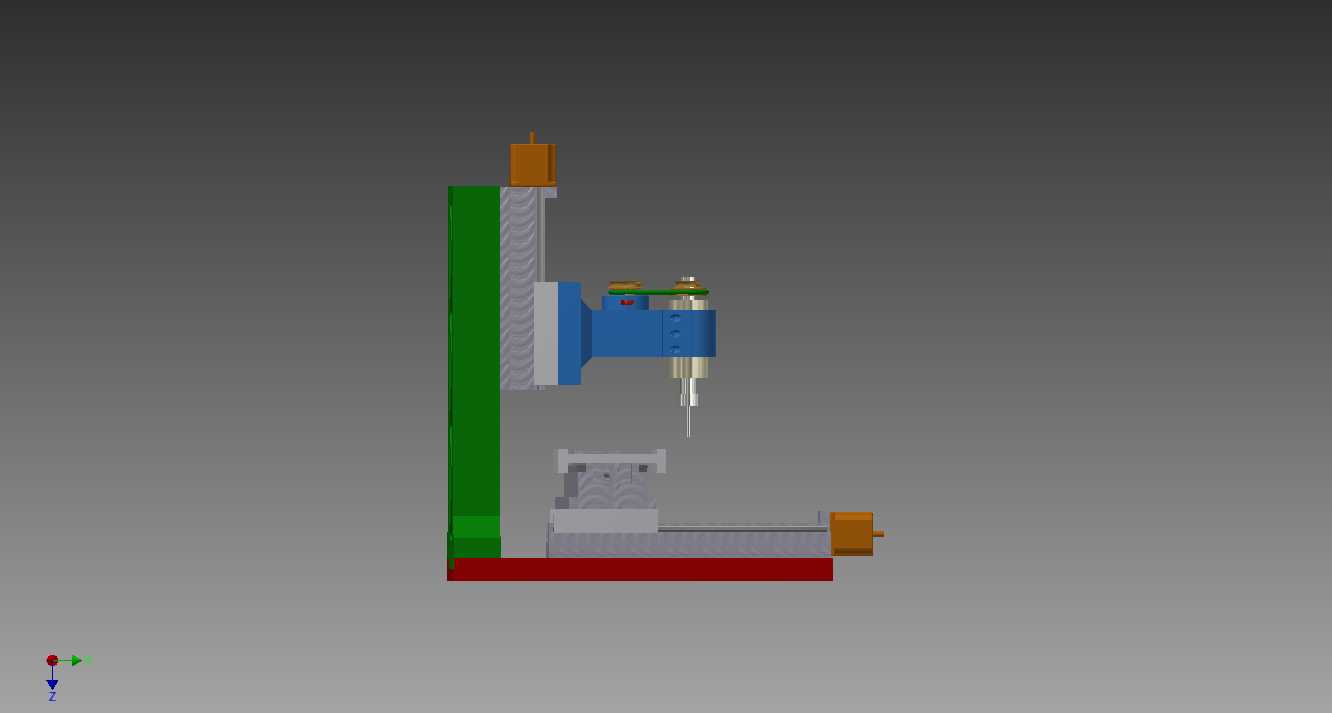

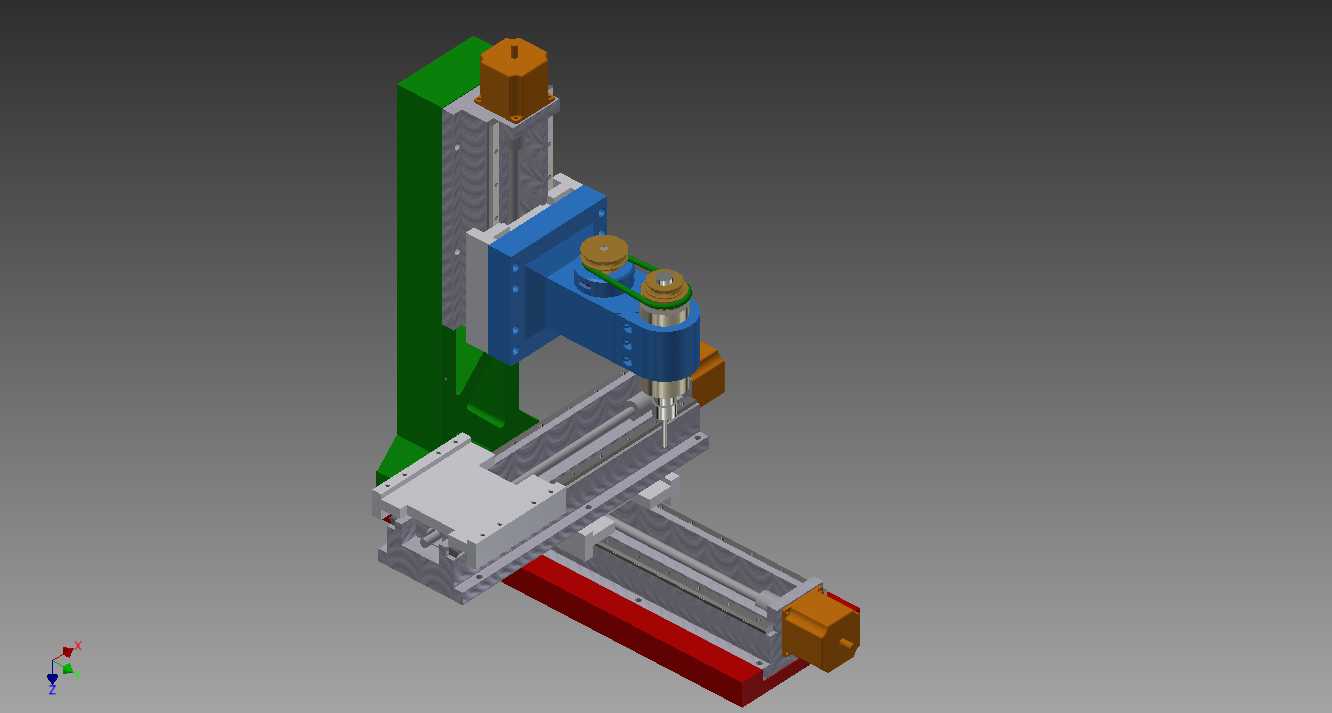

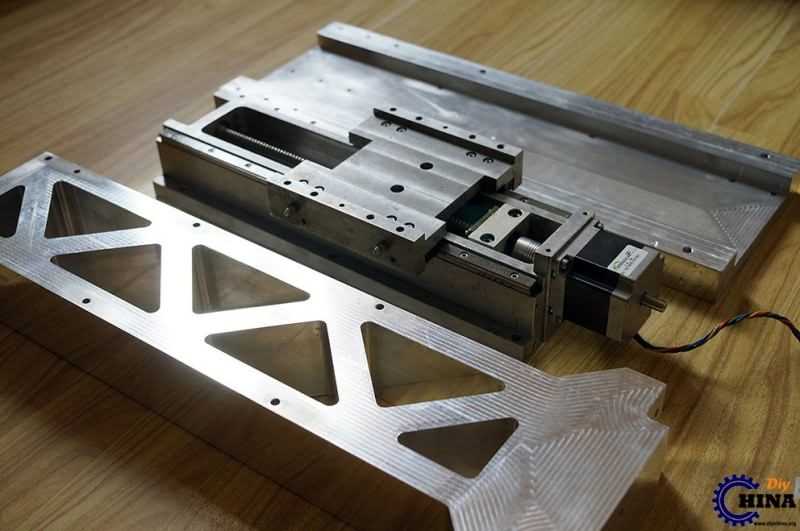

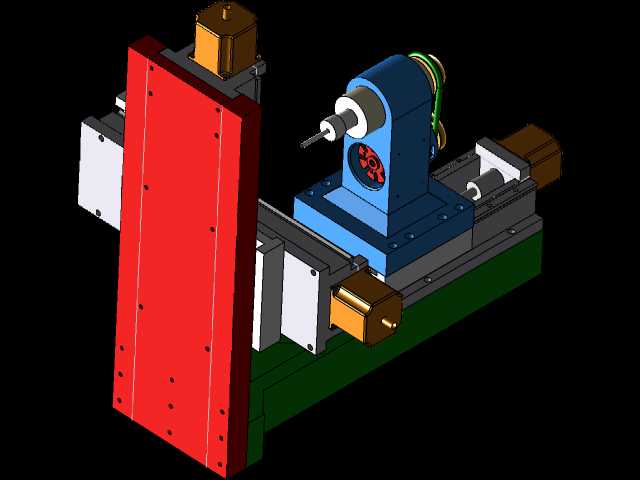

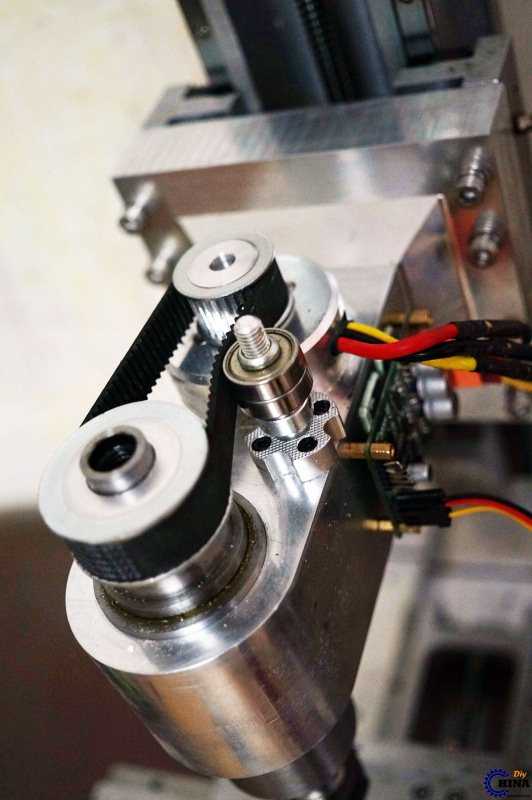

这款台式迷你数控铣床主要面向小型加工工坊、个人创客工作室、职业院校实训教学以及精密零部件小批量试制场景，能够在有限的场地空间内完成常规金属、工程塑料、软质复合材料的铣削、钻孔、轻量镗削等加工工序，填补了大型工业机床无法适配小空间、小批量加工需求的空白，尤其适合加工尺寸偏小、精度要求适中的非标零件、创意手板、教学演示工件，无需占用大型车间的安装空间，普通工作台面即可完成部署。设备整体采用立式龙门布局结构，床身主体为立式立柱搭配十字滑台的经典构型，立柱部分承担主轴单元的垂直进给承载，采用高刚性的竖置导轨搭配伺服进给组件，保证主轴上下运动的直线度与进给稳定性，有效降低铣削过程中的振动偏移；十字滑台部分分为X、Y两个进给方向，采用线性导轨搭配滚珠丝杠的传动组合，能够实现两个水平方向的精准位移控制，滑台台面预留标准T型槽结构，方便用户根据加工需求装夹不同规格的平口钳、专用夹具或者自定义工装，适配不同外形的待加工工件。主轴单元采用高速精密主轴结构，搭配独立的驱动组件，可根据加工材质的不同调整适配转速，满足不同材料的切削线速度要求，主轴端部采用标准刀具装夹接口，可快速更换不同规格的铣刀、钻头等加工刀具，无需复杂的调试步骤即可完成工序切换。设备的外形尺寸控制在200x200x100的加工行程范围内，整体外廓尺寸紧凑，安装时仅需保证工作台面水平承重满足要求，预留出前后左右的操作维护空间即可，无需专门的设备基础浇筑，普通的重型工作台即可承载运行，大幅降低了部署的门槛与成本。在设计思路上，这款设备优先平衡了刚性与体积的矛盾，在缩小整体尺寸的前提下，通过优化立柱与滑台的截面结构、选用高刚性的导轨丝杠组件，保证了小尺寸下的加工刚性，能够满足常规小型零件的铣削加工精度要求；同时整体结构采用模块化设计，各个进给单元、主轴单元、驱动组件均可独立拆装维护，降低了后期的使用维护成本，传动部位均设计有防护结构，能够阻挡加工过程中产生的切屑、切削液进入传动副，延长设备的使用寿命。设备的走线全部采用内置隐藏式布局，既避免了加工过程中切屑刮擦线缆造成的损坏，也让整体外观更加整洁利落，操作区域无多余管线干扰，方便操作人员完成工件装夹、对刀等操作。
