台式迷你三轴数控铣床结构设计

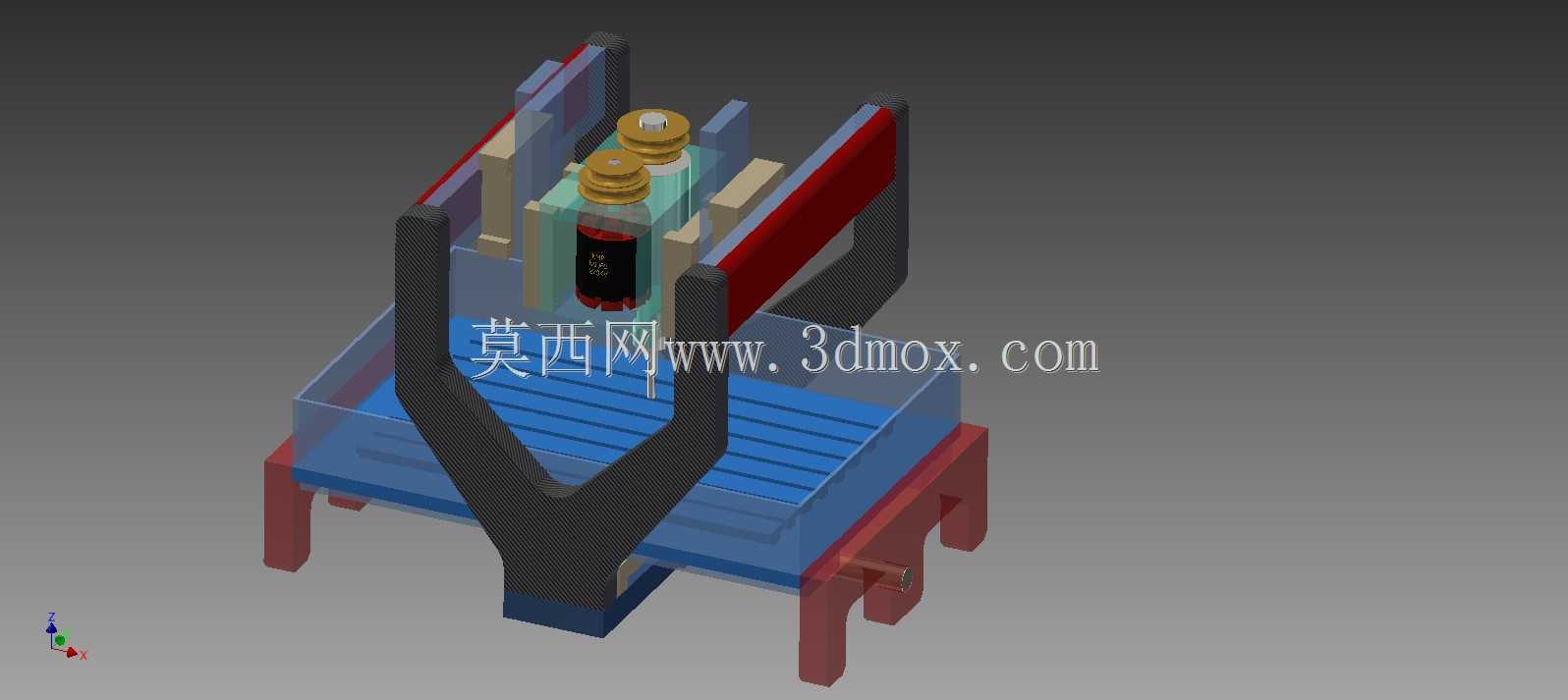

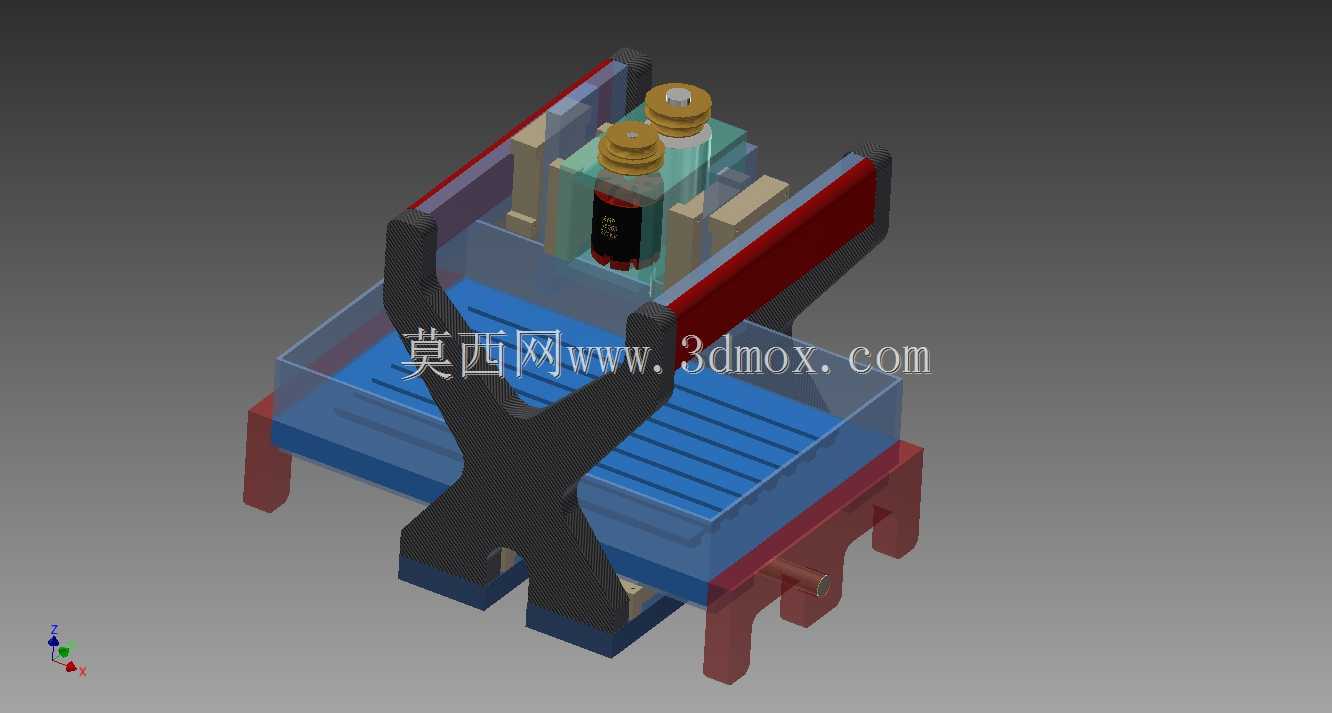

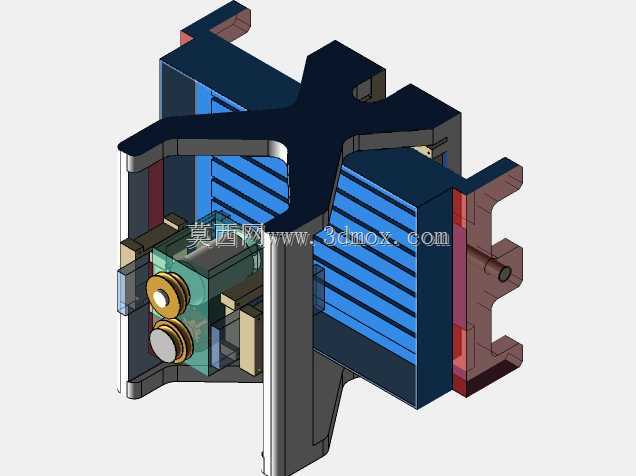

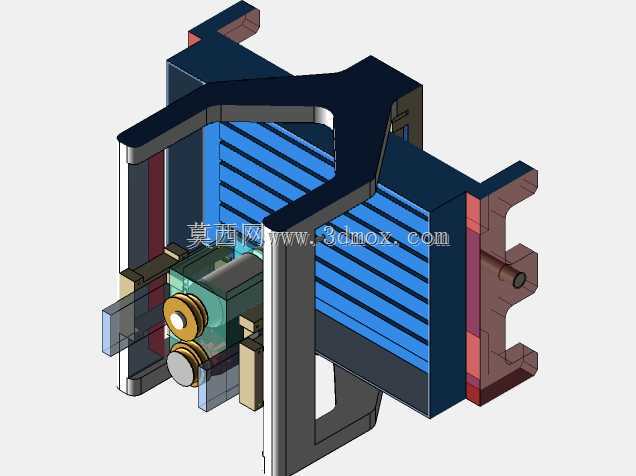

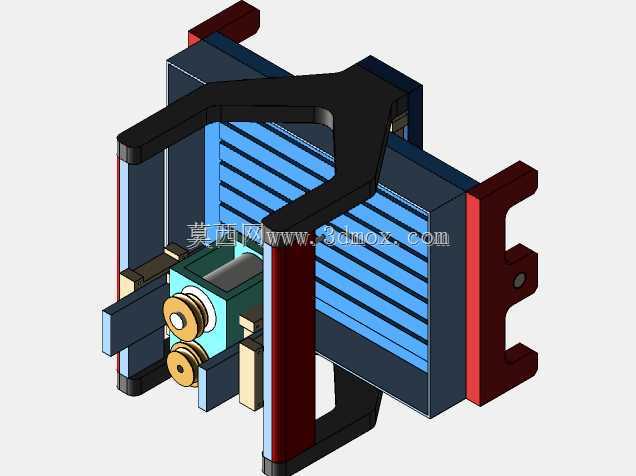

　　这款小型台式数控铣床的三维结构，针对小尺寸零件的精密加工场景做了适配，在桌面级加工场景里，它能覆盖手板制作、小型五金件铣削、教学实训、个人工坊零件加工这类需求，不需要占用大型机床的车间空间，普通工作台面就能完成安装部署。从结构布局来看，它采用了经典的定梁式龙门架构，X轴负责工作台的前后进给，Y轴承担滑鞍的左右移动，Z轴搭载主轴单元完成垂直方向的进刀动作，三个轴的行程边界分别对应180mm、280mm、100mm的加工范围，刚好匹配小型零件的加工尺寸需求，不会因为行程冗余造成结构浪费，也不会因为行程不足限制常规小零件的加工能力。

　　设计过程中优先考虑了桌面设备的刚性平衡，床身底座采用了箱型支撑结构，四个支脚做了加宽处理，降低整机重心，避免高速铣削时出现共振偏移，X轴的工作台面设置了标准T型槽，方便通用夹具的安装固定，不管是平口钳、简易工装还是小型自定义夹具，都能快速完成装夹定位。主轴单元采用了高速电主轴配置，搭配顶部的调节旋钮结构，可以手动完成主轴初始高度的粗调，再通过Z轴的伺服进给完成精确进刀，这种粗精结合的调节方式，既缩短了Z轴的空行程移动距离，也能在更换不同长度刀具时快速调整到位，提升加工准备阶段的效率。

　　防护结构的设计兼顾了实用性和紧凑性，Y轴两侧设置了可伸缩的防护挡板，能阻挡铣削过程中产生的切屑飞溅到导轨传动副上，减少切屑磨损导轨的风险，加工区域的半开放防护结构，既方便操作人员观察切削状态、更换工件和刀具，也能避免切屑直接飞溅到操作区域外。传动部分的设计适配小型设备的负载特性，三个进给轴都采用了精密丝杠传动搭配线性导轨的组合，保证进给过程的平稳性，重复定位精度能满足小型零件的铣削、钻孔、镗孔等常规加工需求，针对铝件、铜件、工程塑料这类易切削材料，它的加工效率和表面质量都能达到常规工业加工的基础要求，就算是硬度较低的钢材小件，在合理的切削参数下也能完成粗精加工流程。

　　安装边界上，整机的外廓尺寸控制在桌面设备的合理范围内，不需要额外做地基固定，放置在承重足够的钢制工作台或者实木工作台面上，调平四个支脚就能投入使用，供电也采用常规民用工业通用的电压等级，不需要单独配置特殊供电线路，适合小型加工门店、学校实训教室、个人研发工作室这类没有大型车间配套条件的场景。从结构细节来看，电缆、冷却管路的走线都做了内置隐藏处理，既避免加工过程中切屑刮擦线路造成损坏，也让整机外观更整洁，冷却系统采用了小型喷淋结构，喷嘴位置可以灵活调整，能针对不同的加工位置精准输送切削液，提升刀具寿命和加工表面质量。

　　在实际使用场景里，它可以完成小型非标零件的快速打样，比如自动化设备里的小型安装座、连接件，模型制作里的金属结构件，教学过程中的数控编程实操练习，甚至是小型五金配件的小批量生产，相比大型立式铣床，它的能耗更低、操作门槛更低、占用空间更小，针对小尺寸零件的加工性价比更高。设计时也充分考虑了维护便利性，导轨、丝杠的润滑注油点都设置在容易操作的位置，日常维护不需要拆解大量结构件，主轴的更换也采用了标准夹头配置，能快速适配不同直径的刀具，不需要复杂的专用工具就能完成刀具更换操作。整机的结构配重经过反复调整，Z轴的滑枕部分做了重量优化，既保证了主轴安装的刚性，也降低了Z轴伺服电机的负载，让垂直方向的进给动作更平稳，避免出现Z轴下坠影响加工精度的问题。
