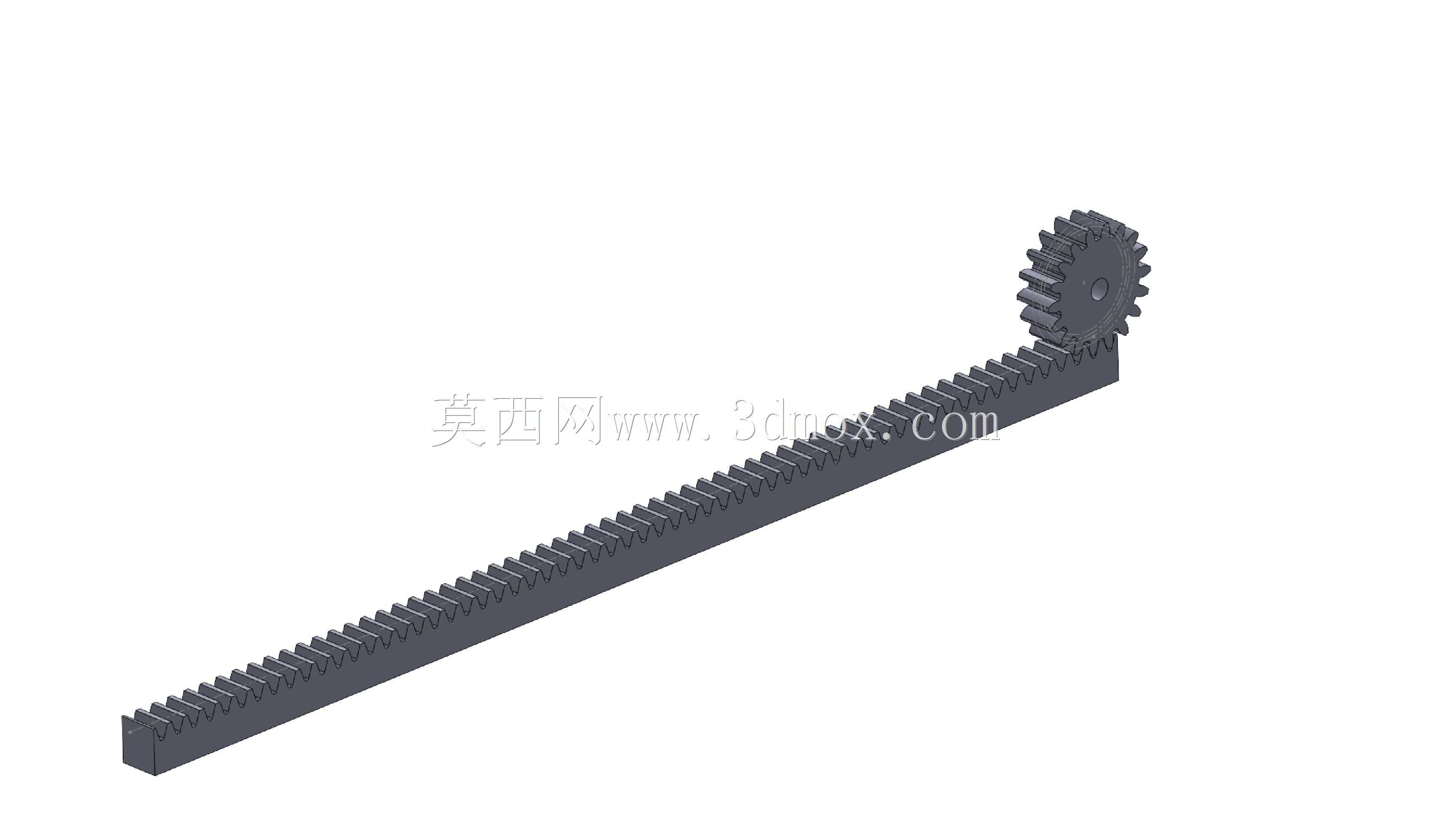

模数3mm18齿齿轮齿条啮合传动结构

这套齿轮齿条啮合结构，核心参数为模数3mm，小齿轮齿数18齿，是直线往复传动场景里非常经典的动力转换单元，日常做非标设备选型时，这类结构的应用覆盖范围极广——从自动化生产线的工位平移机构、机床的轴向进给单元，到小型升降设备的直线驱动、仓储设备的推拉执行端，只要涉及旋转运动转直线运动的动力传递，且对传动精度、承载能力有均衡要求的场合，都能见到这类参数的齿轮齿条组合。

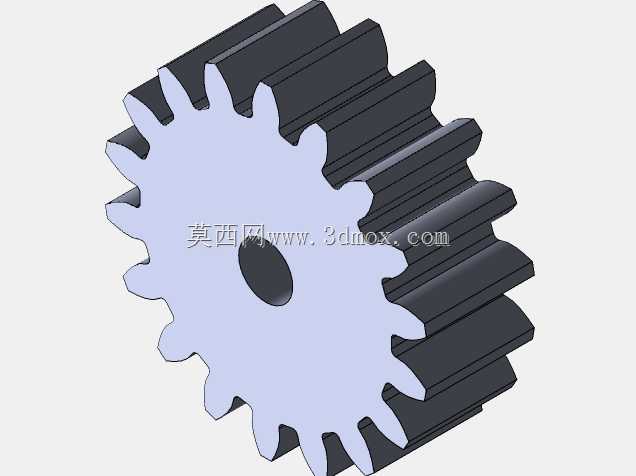

从设计逻辑来看，这套结构优先匹配中低速、中等载荷的传动工况，3mm模数的选型本身就兼顾了齿部强度和传动平稳性，18齿的小齿轮在避免根切的前提下，尽可能缩小了自身外径尺寸，能有效压缩整套传动机构的安装空间。建模过程中齿形轮廓严格遵循渐开线齿廓生成规则，齿侧间隙预留了常规工况下的热膨胀余量，避免高速连续运转时出现齿面卡滞、磨损加剧的问题；齿条部分做了等距齿形排布，齿向公差控制在常规传动精度等级范围内，和小齿轮啮合时的接触斑点覆盖齿面工作区域的七成以上，能保证传动过程中载荷均匀分布在啮合齿面，减少局部应力集中导致的齿面点蚀、断齿风险。

实际安装布局上，小齿轮的安装轴孔预留了标准键槽位置，可直接匹配常规输出轴的平键连接，轴肩定位尺寸符合通用机械安装规范，不需要额外做定制化的轴系适配；齿条的安装基准面做了平整处理，背部预留了沉头安装孔位，可直接通过螺栓固定在设备的安装基座上，安装时只要保证齿轮轴线和齿条长度方向的垂直度、齿轮分度圆和齿条分度线的相切位置，就能快速完成装配调试，不需要反复调整啮合间隙。

不同于丝杠传动的长距离传动劣势、同步带传动的低承载短板，这套齿轮齿条结构在1-5米行程的直线传动场景里，兼顾了传动效率、承载能力和安装便捷性，日常做设备改造或者新机构设计时，只要核算好传递扭矩、运行速度匹配对应的安装支撑刚度，就能直接套用这类成熟结构，大幅缩短设计周期，减少非标齿形定制带来的加工成本和调试难度。建模时也充分考虑了加工工艺性，齿根部分做了标准圆角过渡，避免加工时应力集中，齿条两端做了倒角处理，既方便安装时的对位导入，也能避免运转到行程端点时出现齿部撞齿的问题。
